继电保护测试不动作时检验的准备工作如何做

时间：2020-06-14

继电保护测试不动作时检验的准备工作如何做

　　1.收集现场信息

　　收集现场微机型故障录波器报告、微机保护打印报告(包括分板报告)、微机保护的整定值、当地监控系统报告、故障当时的系统运行情况、断路器跳闸情况、故障相别、现场和调度运行记录(对于线路快速保护应收集两侧信息)、故障时各种装置特别是本保护装置的动作信号记录。

　　复杂故障还要收集调度EMS系统的SOE（事件顺序记录），时间记录精度可以到ms级。继电保护信息主站和分站可以调阅部分继电保护动作报文和故障录波器数据。

　　2.判断是区内故障还是区外故障，必要时请调度部门整定计算人员进行故障计算，确定故障点，判断是区内故障还是区外故障。

　　3.列出重点检查的保护

　　对收集到的信息进行简单分析，列出应重点检查的变电站和重点保护。

　　4.通知现场做好准备

　　及时通知现场以下事项：

　　①在事故调查组到达现场前不要检查继电保护装置；

　　②现场事故当值运行人员做好准备，在规定的时间向事故调查组汇报事故当时有关运行情况。

　　5.准备带往现场的资料和设备

　　①准备装置说明书、检验规程、运行规程、图纸、定值通知单、软件框图和有关资料；

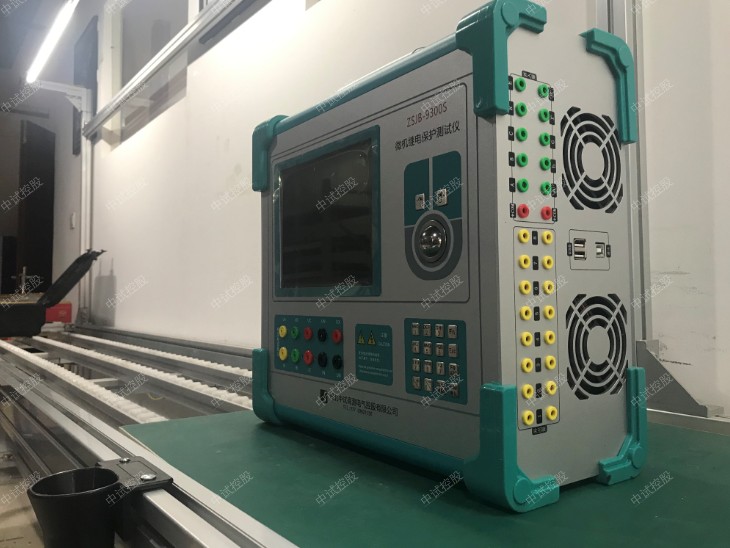

　　②了解和熟悉现场使用的试验仪器仪表，必要时带仪器仪表到现场，例如电平表、示波器、微机继电保护测试仪；

　　③带笔记本电脑到现场，故障录波器的录波图；

　　④光通道检查用光功率计、误码仪。
