电缆交流耐压试验装置交联乙烯电缆的交流耐压

时间：2020-06-14

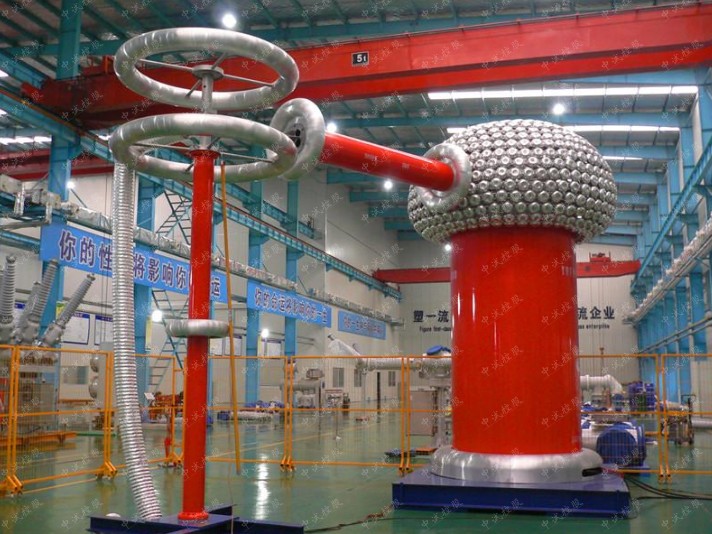

电缆交流耐压试验装置交联乙烯电缆的交流耐压

1、10kV电缆 300mm2 长度不大于3.0km，试验电压为22kV，试验频率为30Hz～300Hz

（1）电缆长度： 3km 截面积： 300mm2 对应的电容量为1.13μF 最高耐压试验值22kV

（2）谐振频率：1/6.28×√20.75×1.13×10-6=33Hz

33Hz下最大被试电容量时的试验电流：33×6.28×1.13×10-6×22×103=5.15A。

（3）选择设备：15kW变频控制源； 45kV/1A电抗器六台并联； 15kVA（1kV/15A）励磁变； 300kV分压器；

2、35kV电缆 300mm2 长度不大于1.0km，试验电压为52kV，试验频率为30Hz～300Hz

（1）电缆长度：1km 截面积： 300mm2 对应的电容量为0.1945μF 最高耐压试验值52kV

（2）谐振频率：1/6.28×√83×0.1945×10-6=39.6Hz

39.6Hz下最大被试电容量时的试验电流：39.6×6.28×0.1945×10-6×52×103=2.5A。

（3）选择设备：15kW变频控制源； 45kV/1A电抗器二台串联三组并联； 15kVA（3kV/5A）励磁变； 300kV分压器；
