SQL-82大电流试验装置操作说明

SQL-82大电流试验装置操作说明

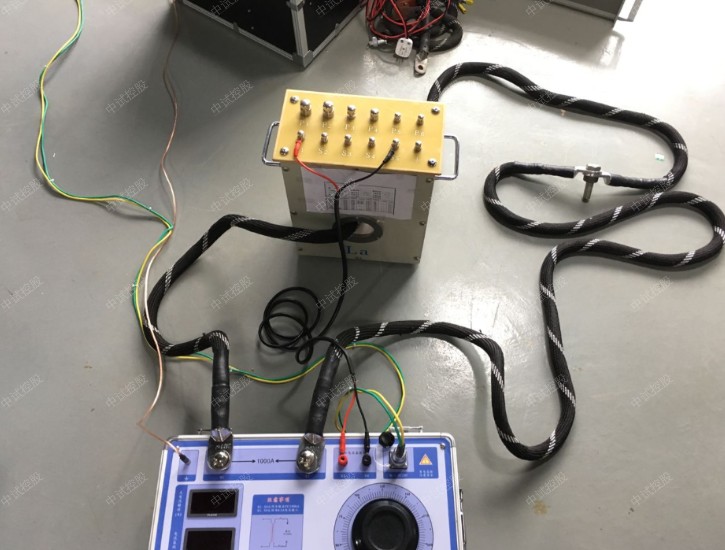

1、电源线接通前，首先将“电流调节”手柄逆时针调至零位。电流输出端“L1、L2”接至被测电流互感器一次侧，在被测电流互感器二次侧连接到“K1、K2”即可。
2、电源接通后，合上“电源开关” ，按下“启动”按钮，顺时针转动“电流调节”手柄，调出需要的输出电流，即可对被测设备进行特性试验（“一次电流”显示此时输入到互感器一次侧的电流值、

“二次电流”显示此时互感器二次输出的电流值，根据一、二次电流值即可计算出被测互感器的变比）实验结束后按下“停止”按钮，断开“电源开关” 。
3、做冲击试验时，需先调出所需电流，按下“停止”按钮，使设备断电，松手接通电源，即可对被测设备进行冲击试验。
