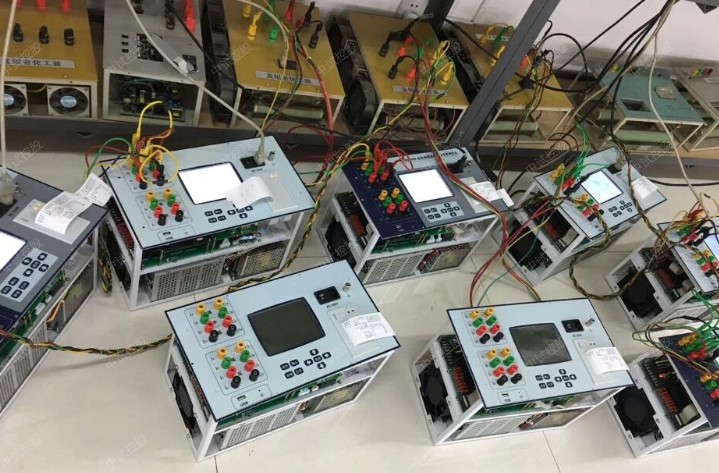

全自动变比组别测试仪面板及各功能键介绍

1、 低压测试端：黄、绿、红3色接线座，分别为a、b、c三相，连接黑色电缆，电缆另一端有黄、绿、红3色夹钳，对应接被测变压器低电压侧的a、b、c三相。

2、 高压测试端：黄、绿、红3色接线座，分别为A、B、C三相，连接红色电缆，电缆另一端有黄、绿、红3色夹钳，对应接被测变压器高电压侧的A、B、C三相。

3、 显示屏：480×272点阵、65K色TFT彩色液晶，带LED背光，显示操作菜单和测试结果。

4、 按键：操作仪器用。 “↑↓”为“上下”键：选择移动或修改数据；“←→”为“左右”键：选择移动或修改数据；“确认”键：确认当前操作；“取消”键：放弃当前操作。

5、 串行通讯口：仪器升级用。

6、 U盘接口：外接U盘用，存储仪器测量结果。

7、 打印机：可打印测试结果。

8、    ：保护接地柱。

9、 电源插座：是整机电源输入口，接220V、50Hz交流电源，插座带保险和开关。
