全自动变比组别测试仪操作方法

全自动变比组别测试仪操作方法

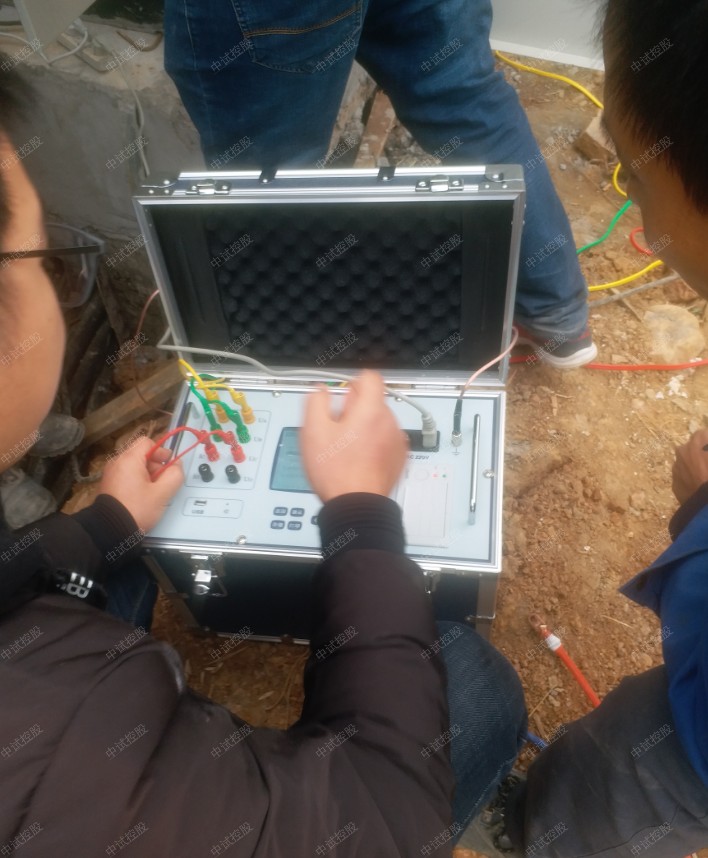

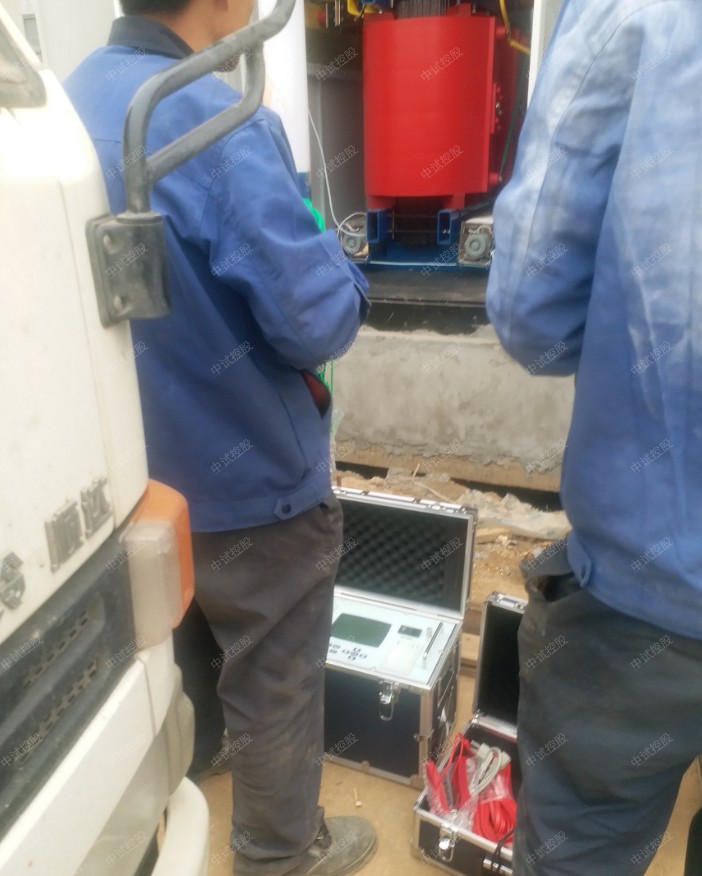

1．联线： 关掉仪器的电源开关，按下面的方法接线。

          单相变压器                       三相变压器

   仪器                  变压器          仪器            变压器

A                     A             A                    A

B                     X              B                    B

C                     不接           C                    C

a                     a              a                    a

b                     x              b                    b

c                  不接              c    ___             c

变压器的中性点不接仪器，不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

注意：切勿将变压器的高低压接反！

2.打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图

选中的菜单反向显示（黑底白字）

此时可  按 “ ↑”键 选择功能菜单

    按 “确认”键 执行相应功能

注：    按下按键，放开按键，为一次按键输入

3．接法设置,进入接线方法设置后，液晶屏显示如下

此时   按“ ↑ ” 键选择接法

按“确认” 键保存接法，返回主菜单

此时 按“ → ”键选择数据位,选中的数据反向显示

   按“↑”“↓”键修改数据。

选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0 。

选中小数点后，按“↑”“↓”键，小数点循环移动。

设置接线方法

调压比的设置方法和标准变比的设置方法相同。

如果变压器有档位，按实际值设定，反之，设定为0.00%。按“确认”键保存调压比后，返回主菜单

屏幕上显示的变比值是本次测量需要的实际标准变比值，按“↑”“↓”键可以修改此值。每次修改的幅度=设置的标准变比×调压比。测量完成后,显示如下

每次测量完成后，仪器自动保存数据，最多保存30个数据,超过

3０后，本次数据存入第30次，第一次数据清除，即先进先出。

第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。

第二行为组别。

第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。    

如果测单相变压器,只有前三行显示。

如果实测变比的相对误差大于１0 %,显示“＞１０％”, 如果实测变比的相对误差小于-１0 %,显示“<-１０％”。

按“↑”键，查看数据。

按“←”键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。

按确认键，返回主菜单。
