945kVA/150kV 变频串联谐振试验装置方案

时间：2020-06-10

一、被试品对象及试验要求

1、35kV/3*70mm2电缆10.5km的交流耐压试验，电容量≤1.3125uF，试验频率30-300Hz，试验电压52kV，试验时间60min；

二、工作环境

1、环境温度：－100C –50 0C；
2、相对湿度：≤90%RH；
3、海拔高度: ≤1000米；

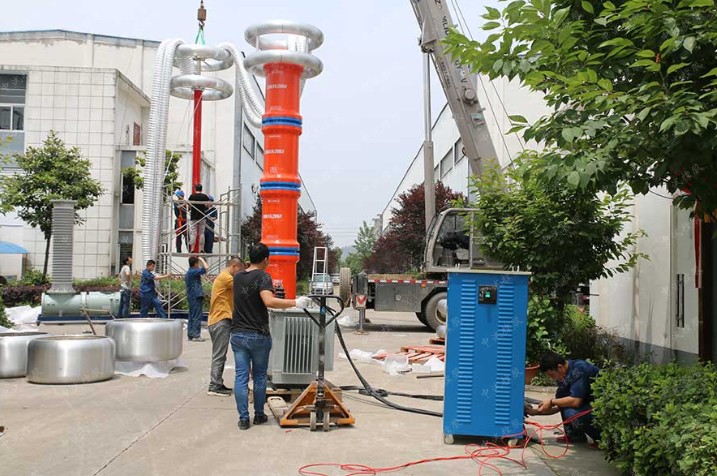

三、装置主要技术参数及功能

1、额定容量：945kVA；
2、输入电源：单相220或三相380V电压，频率为50Hz；
3、额定电压：54kV；
4、额定电流：17.5A；
5、工作频率：30-300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9、温升：额定负载下连续运行60min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12、测量精度：系统有效值1.5级；

四、设备遵循标准

GB10229-88 《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》

五、装置容量确定

设计14节电抗器，则单节电抗器为67.5kVA/27kV/2.5A/50H，装置总容量为945kVA。
验证：
1、35kV/3*70mm²电缆10.5km电缆的交流耐压试验，电容量≤1.3125uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
使用电抗器两节串联（系数1.05）七组并联，则L=50×2×1.05/7=15H ，
试验频率：f=1/2π√LC=1/(2×3.14×√15×1.3125×10-6)=35.87Hz
试验电流：I=2πfCU试 =2π×35.87×1.3125×10-6×52×103=15.382A
装置容量定为945kVA/150kV，分14节电抗器，电抗器单节为67.5kVA/27kV/2.5A/50H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合被试品对象	电抗器 67.5kVA/27kV 十四节	激励变压器输出端选择
35kV/3*70mm2电缆3km	使用电抗器两节串联七组并联	4kV

六、系统配置及其参数

（一）激励变压器JLB-50kVA/2kV/4kV/8/kV/16kV/0.4kV 分2台

1）额定容量：50kVA；

2）输入电压：0-400V，单相；

3）输出电压：2kV/4kV/8/kV/16kV/0.4kV

4）结构：油式；

5）重量：单节约110kg；

（二）变频电源BP- 50kW/220/380V 1台

1）额定输出容量：50kW

2）工作电源： 220/380±10%V（单/三相），工频

3）输出电压：0–400V，单相，

4）额定输入电流：131A

5）额定输出电流：125A

6）电压分辨率： 0.01kV

7）电压测量精度：1.5%

8）频率调节范围：30 – 300Hz

9）频率调节分辨率：≤0.1Hz

10）频率稳定度： 0.1%

11）运行时间：额定容量下连续60min

12）额定容量下连续运行60min元器件最高温度≤65K;

13）噪声水平：≤50dB

14）重量：约35kg；

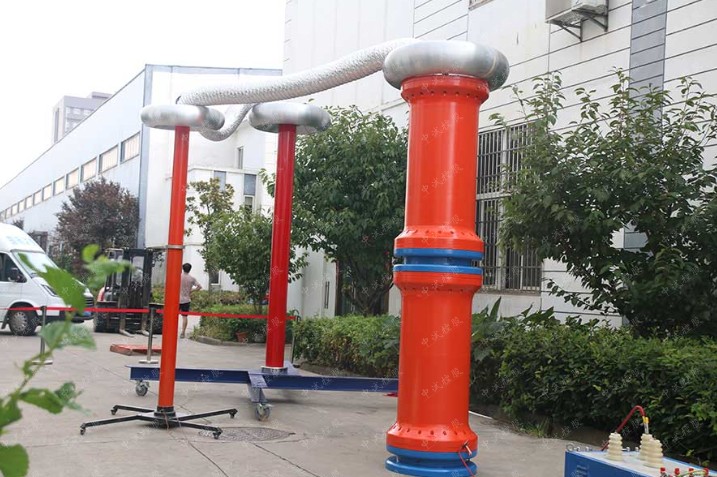

（三）高压电抗器DK-67.5kVA/27kV 14节

1）额定容量：67.5kVA;

2）额定电压：27kV；

3）额定电流：2.5A；

4）电感量：50H/单节；

5）品质因素：Q≥30 (f=45Hz)；

6）结构：干式；

7）重量：约65kg；

（四）电容分压器FRC-150kV/1000pF 1套

1）额定电压：150kV；

2）高压电容量： 1000pF

3）介质损耗：tgσ≤0.5%；

4）分压比：1500：1

5）测量精度：有效值1.5级;

6）重量：约12kg；

七、供货清单一览表
（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	JLB-25kVA/2kV/4kV/8/kV/16kV/0.4kV	台	2
2	变频电源	BP-50kW/220/380V	台	1
3	高压电抗器	DK-67.5kVA/27kV	台	14
4	电容分压器	FRC-150kV/1000pF	套	1
5	内部连接线		套	1
