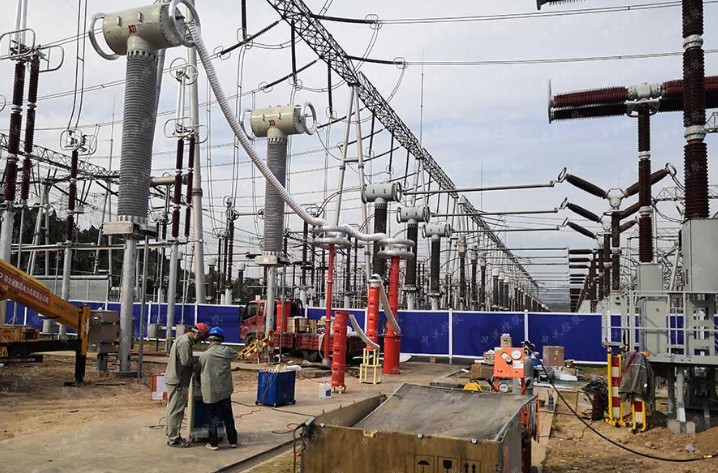

44kVA/44kV 变频串联谐振试验装置方案

时间：2020-06-10

一、被试品对象及试验要求
1、10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
2、10kV/6300kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。
3、10kV开关柜、绝缘子的交流耐压试验，试验频率30-300Hz，试验电压42kV，试验时间1min。

二、工作环境
1、环境温度：－100C –50 0C
2、相对湿度：≤90%RH
3、海拔高度: ≤1000米；
三、装置主要技术参数及功能
1、额定容量：44kVA
2、输入电源：单相220或三相380V电压，频率为50Hz
3、额定电压：22kV；44kV
4、额定电流：2A；1A
5、工作频率：20-300Hz
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续5min；过压1.1倍1分钟
9、温升：额定负载下连续运行5min后温升≤65K
10、品质因素：装置自身Q≥30(f=45Hz)
11、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
12、测量精度：系统有效值1.5级；

四、设备遵循标准

GB10229-88            《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996          《电力设备预防性试验规程》
GB1094.1-GB1094.6-96   《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》
五、装置容量确定
装置容量定为44kVA/44kV，分两节电抗器，电抗器单节为22kVA/22kV/1A/100H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合被试品对象	电抗器 22kVA/22kV两节	激励变压器输出端选择	试验电压
10kV/300mm2电缆1km	使用电抗器两节并联	1.5kV	≤22kV
10kV/6300kVA主变	使用电抗器两节串联及补偿电容器	3kV	≤35kV
10kV开关柜、绝缘子	使用电抗器两节串联	3kV	≤42kV

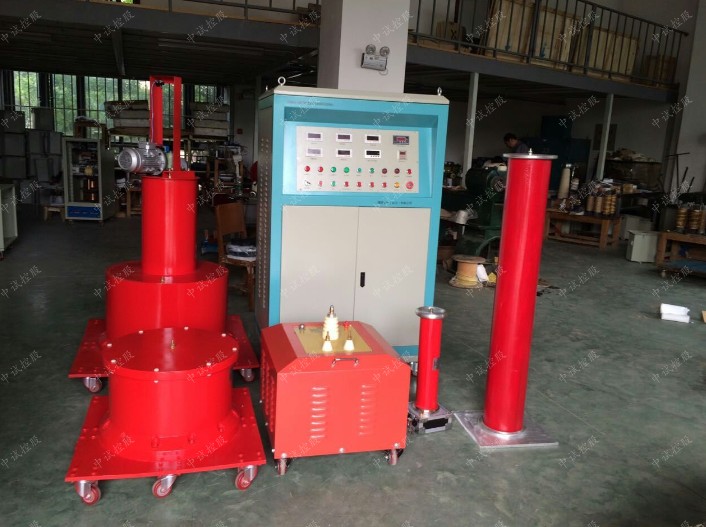

六、系统配置及其参数

（一）激励变压器JLB-3kVA/1.5/3kV/0.4kV                      1台
1）额定容量：3kVA；
2）输入电压：0-400V，单相；
3）输出电压：1.5/3kV
4）结    构：干式；
5）重    量：约35kg；

（二）变频电源BP -3kW/220/380V                      1台
1）额定输出容量：3kW
  2）工作电源：220/380±10%V（单/三相），工频
  3）输出电压：0 –400V，单相，
  4）额定输入电流：7.5A
  5）额定输出电流：7.5A
  6）电压分辨率： 0.01kV
  7）电压测量精度：1.5%
  8）频率调节范围：20 – 300Hz
  9）频率调节分辨率：≤0.1Hz
  10）频率稳定度：    0.1%
  11）运行时间：额定容量下连续5min
  12）额定容量下连续运行5min元器件最高温度≤65K;
  13）噪声水平：≤50dB重量：约8kg；

（三）高压电抗器DK-22kVA/22kV              2节
1）额定容量：22kVA;
2）额定电压：22kV；
3）额定电流：1A；
4）电感量：100H/单节；
5）品质因素：Q≥30 (f=45Hz)；
6）结    构：干式；
7）重    量：约35kg；

（四）电容分压器FRC-50kV/1500pF               1套
1）额定电压：50kV；
2）高压电容量：1500pF
3）介质损耗：tgσ≤0.5%；
4）分压比：1000：1
5）测量精度：有效值1.5级;
6）重    量：约6kg；

七、供货清单一览表
（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	JLB-3kVA/1.5/3kV/0.4kV	台	1
2	变频电源	BP-F-3kW/220/380V	台	1
3	高压电抗器	DK-22kVA/22kV	台	2
4	电容分压器	FRC-50kV/1500pF	套	1
5	内部连接线		套	1
