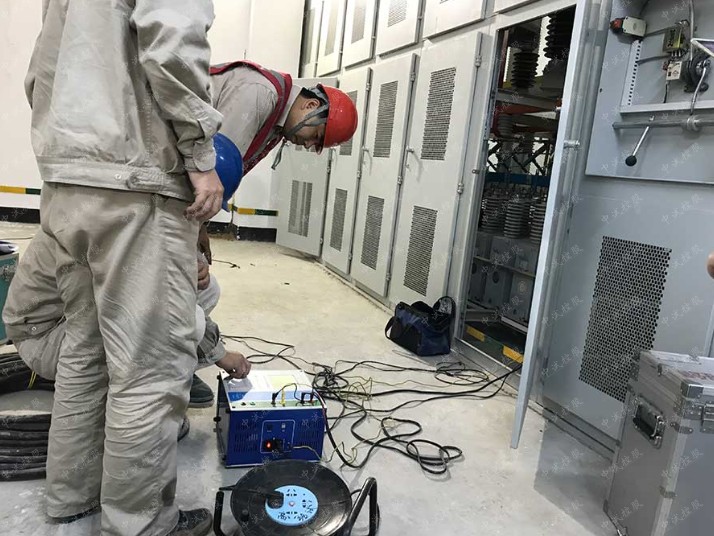

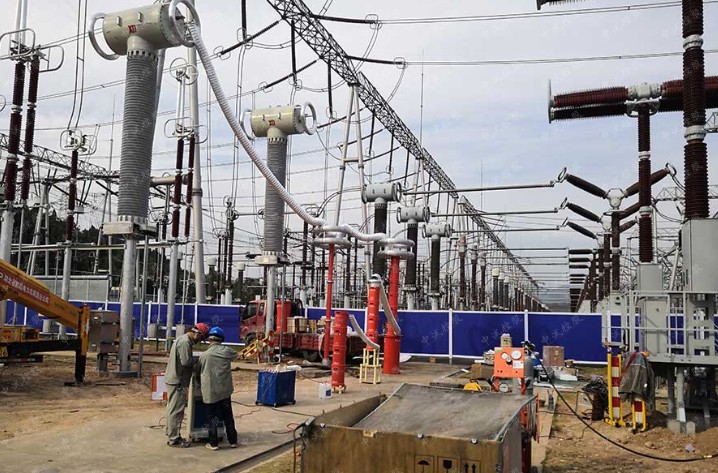

216kVA/108kV 变频串联谐振试验装置方案

六、系统配置及其参数
（一）激励变压器JLB-12kVA/1.5/3/6kV/0.4kV                       1台
          1）额定容量：12kVA；
          2）输入电压：0-400V，单相；
          3）输出电压：1.5/3/6kV
          4）结    构：干式；
          5）重    量：约65kg；

（二）变频电源BP-12kW/220/380V                          1台
          1）额定输出容量：12kW
          2）工作电源： 220/380±10%V（单/三相），工频
          3）输出电压：0 –400V，单相，
          4）额定输入电流：30A
          5）额定输出电流：30A
          6）电压分辨率： 0.01kV
          7）电压测量精度：1.5%
          8）频率调节范围：30 – 300Hz
          9）频率调节分辨率：≤0.1Hz
          10）频率稳定度：    0.1%
          11）运 行 时 间：额定容量下连续60min
          12）额定容量下连续运行60min元器件最高温度≤65K;
          13）噪 声 水 平：≤50dB
          14）重  量：约15kg；

（三）高压电抗器DK-54kVA/27kV                        4节
          1）额定容量：54kVA;
          2）额定电压：27kV；
          3）额定电流：2A；
          4）电 感 量：68H/单节；
          5）品质因素：Q≥30 (f=45Hz)；
          6）结    构：干式；
          7）重    量：约55kg；

（四）电容分压器FRC-110kV/1000pF                      1套
          1）额定电压：110kV；
          2）高压电容量：1000pF
          3）介质损耗：tgσ≤0.5%；
          4）分 压 比：1500：1
          5）测量精度：有效值1.5级;
          6）重    量：约8kg；

（五）补偿电容器BC-70kV/20000pF                      1套
          1）额定电压：70kV/35kV；
          2）高压电容量：20000pF/40000pF；
          3）重量：10kg

七、供货清单一览表
（一）配置设备一览表
