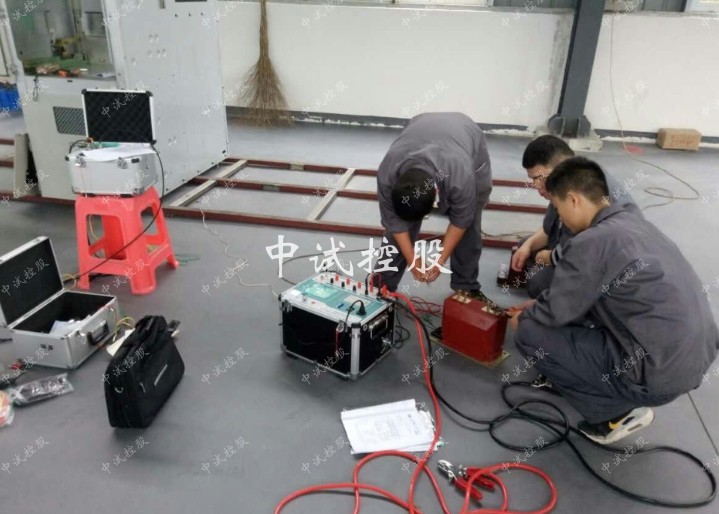

高压开关特性测试仪重要特点及参数

时间：2020-05-29

高压开关特性测试仪重要特点
1、高压开关特性测试仪显示8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC15～260V可调电源，电流30A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、高压开关特性测试仪配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），高压开关特性测试仪机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、高压开关测试仪内部抗干扰电路可满足1000KV变电站内可靠使用。

高压开关特性测试仪技术参数
1、时间测量：
              12路固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期
              合闸（分闸）弹跳时间（弹跳次数）
              测试范围：0.01ms～20s，分辨率：0.01ms,
              测试范围：20s～200s，分辨率：0.1ms,
            在200ms以内准确率：(0.1%t±0.1)ms
2、合闸电阻测量：
               6路固有分闸（合闸）时间
                 分闸（合闸）相内不同期
                 分闸（合闸）相间不同期
                 合闸电阻投入时间、电阻值
3、测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字
4、双端接地开关测量：
           3路固有分闸（合闸）时间
               分闸（合闸）相内不同期
               合闸（分闸）弹跳时间及波形
5、重合闸测量：合分、分合、分合分
6、速度测量：刚分（刚合）速度
               指定时间段（行程段或角度段）平均速度
7、测速范围：1mm传感器 0.01～25.00m/s，
                0.1mm传感器 0.001～20.0m/s
                0.5°角度传感器 1周波/ 0.5°
8、行程测量：动触头行程（行程）
                接触行程（开距）
                超程
9、行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
                 加速度传感器测量范围：0-600mm，分辨率：0.1mm
                 360线传感器：360^о，测量范围：0-1000mm，分辨率：0.1mm
                 直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）
                 直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）
                 直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）
                 激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
10、线圈电流测量范围：0～40A,最小分辨率：0.01A。
11、高压开关特性测试仪电源：AC/DC 220V ± 10%；50Hz ± 2%
12、内触发电源：输出DC15～260V连续可调
      输出电流：220V电压以下≤ 20A（短时），110V电压以下≤ 30A（短时）
13、外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时)
14、隔离开关测量范围：⑴、电压输出：DC20～260V（可调）；⑵、电源输出时间：0.01-20秒（可设置）；⑶、断口信号最大采集时间为200秒；
15、可测断口合、分闸时间、三相不同期、弹跳时间及次数
16、高压开关特性测试仪体积：380×280×170mm
17、使用环境： -20℃~+50℃
18、相对湿度：≤90%
