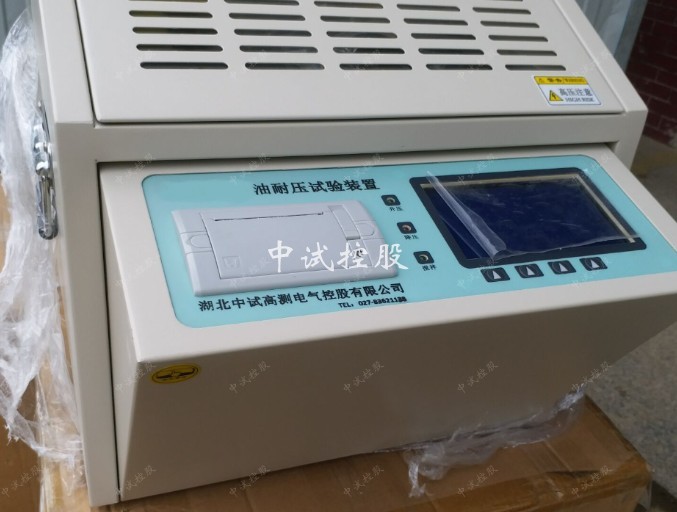

单杯绝缘油介电强度测试仪试验操作规程

时间：2020-05-29

单杯绝缘油介电强度测试仪是永远测量绝缘油性能的专用仪器。单杯绝缘油介电强度测试仪在高压电气设备运行过程中，绝缘油由于受到因素，例如氧气、高温度、高湿度、阳光、强电场和杂质的作用，会导致性能会逐渐变坏，致使它不能充分发挥绝缘作用，为此必须定期地对绝缘油进行有关试验。

单杯绝缘油介电强度测试仪的使用方法：
(一) 工作前准备
1. 单杯绝缘油介电强度测试仪使用电源为单相交流电220V，外壳接地端上必须接标准地线。
2. 仔细安全检查油杯，注意两电极的轴线。调整电极间距为小平板：1.25mm,余均为2.5mm。
3. 合上电源程序开关，电源指示灯亮，此时电压表显示00.0，表示本机工作正常。(显示有几个字误差属正常情况，不影响测试精度)。
4. 单杯绝缘油介电强度测试仪在升压前必须先降压，然后作升压试验，否则拒绝动作。

(二)开始试验
1. 把准备好的油样慢慢注入油杯，清洗二次，然后注满油样将油杯置于电极架，合上油杯罩，压住联锁开关。(不合上油杯罩将拒绝动作)。
2. 静置10—15分钟排除气泡。
3.揿动升压开关即能自动升压，当油击穿时，过流保护继电器和保护系统装置动作，在0.02秒内切断升压器的电源，此时数字显示为油的击穿电压值。
4. 揿动降压开关，调压器自动回零，五分钟后可再作第二次试验。
5. 单杯绝缘油介电强度测试仪在试验过程中，单杯绝缘油介电强度测试仪如外线电压不足，数字显示虽未到60KV，但调压器转盘已碰限位开关。
6. 在试验过程中，如出现非正常情况时可按下停止开关，强迫切断高压电源(再测时，停止开关复位)。
掌握单杯绝缘油介电强度测试仪的使用方法，能帮助我们做好对绝缘油的测试，这对于电力、石油等行业都是非常必要的。
