干式试验变压器功能特点及参数指标介绍

时间：2020-05-29

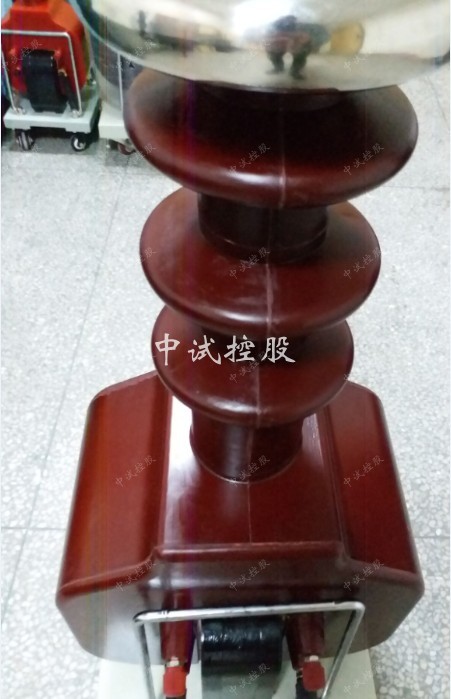

干式试验变压器适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验，干式试验变压器采用线圈环氧真空浇注而成，是进行绝缘强度耐压试验的重要设备，该干式试验变压器接线简单直观，绝缘可靠性好，具备良好的过电压保护功能。与同容量，同电压的油浸式试验变压器、充气式试验变压器相比，削弱了漏磁，提高了绝缘强度和抗湿能力。并具有重量轻、体积小、性能稳定、使用携带方便、无渗漏油等优点。

干式试验变压器功能特点

1、本干式试验变压器体积小、重量轻、结构紧凑、无渗油，免维护
2、接线简单直观，使用方便
3、绝缘可靠性好，外形美观
4、该干式试验变压器有过电压保护功能

干式试验变压器参数指标

阻抗电压：4.5%~8%；
输出电压波形：正弦波
表面温升：＜55℃；
空载损耗：0.2%~0.35%；
允许连续运行时间：1小时；
续运行时间：连续。

规格型号	容量（kVA）	输入电压(V)	输出电压(kV)	输出电流(mA)	输出直流高压(kV)	重量(kg)
1.5/50	1.5	200 或 400	50	30	70	15
3/50	3			60		20
5/50	5			100		30
10/50	10			200		40
15/50	15			300		50
20/50	20			400		55
25/50	25			500		60
30/50	30			600		65
5/100	5	200 或 400	100	50	140	60
10/100	10			100		65
15/100	15			150		70
20/100	20			200		75
