串联谐振试验装置功能特征及技术指标参数

时间：2020-05-29

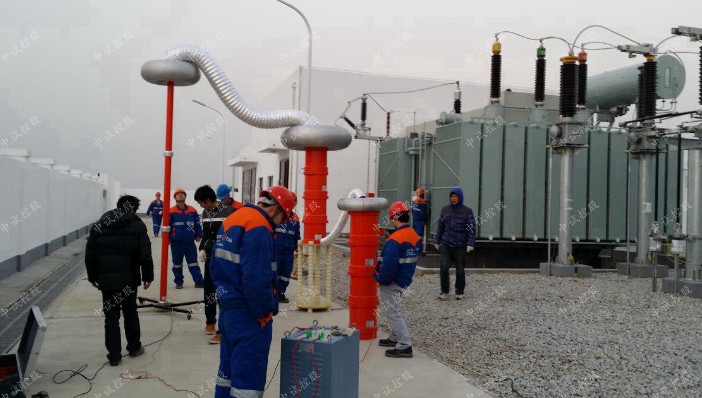

串联谐振试验装置功能特征

1、串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，最大不超过40kg，便于现场使用。
3、串联谐振试验装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、串联谐振自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、串联谐振试验装置采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

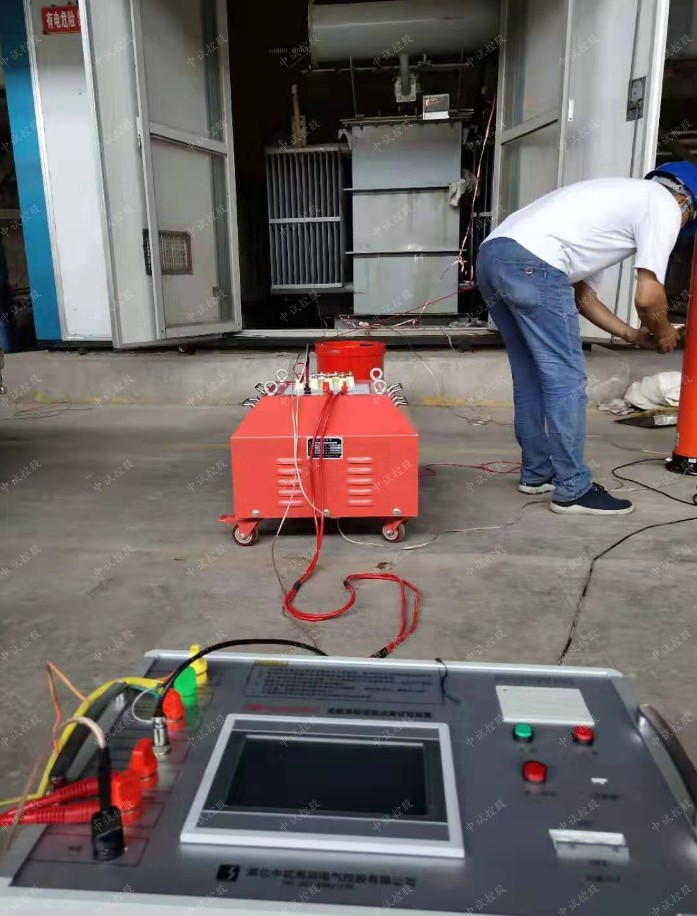

串联谐振试验装置技术指标

1、额定电压：45kV---满足10kV电缆的交流耐压试验；90kV---满足35kV电缆、变压器的交流耐压试验；
2、输出电压波形畸变率：<1.0％
3、允许连续工作时间：额定条件下一次性工作60分钟；
4、串联谐振自身品质因数：Q>50
5、GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）
6、输入电源：单相380V
7、频率调节范围：30Hz～300Hz
8、系统测量精度：1.5％
9、串联谐振试验装置具有过压、过流、零位启动等保护功能

串联谐振试验装置技术参数

1、变频电源一台：
额定功率：10kW；
输入电压：单相 380V±15% 50Hz
输出电压：0～400V可调
输出电压频率：30～300Hz
0.1Hz步进可调
频率不稳定度≤0.02%
输出电流：0～37.5A

2、高压电抗器（共4台）：
额定工作电压：27kV
额定工作电流：1.5A
额定电感量：８０H
串联谐振连续工作时间：30min
温升：小于45度
工作频率：30~300Hz
