516kVA/344kV/变频串联谐振试验装置技术指标
时间:2020-05-20

516kVA/344kV/变频串联谐振试验装置技术指标

 一、适用范围

          1、满足150MW/20kV风冷发电机的交流耐压试验,电容量≤0.48μf,试验频率为45-65Hz,试验电压≤43kV。

          2、满足300MW/20kV水冷发电机的交流耐压试验,电容量≤0.3μf,试验频率为45-65Hz,试验电压≤43kV。

          3、满足110kV及以下的变压器、CT、断路器、隔离开关、套管等电力设备的交流耐压试验,试验频率为30-300Hz,最高
               试验电压265kV。



     二、装置特点

          1)  自动寻找谐振点,频率范围20-300Hz,频率分辨率0.1Hz;

          2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

          3)   自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

          4)  五种保护功能:具有过压、过流、断电、闪络及全压输出保护功能;

          n 过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置;

          n 过流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置;

          n 击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤
                            害,变频电源内电子元件不会击穿;

          n 断电保护:试验电源断电后,装置能快速保护;

          n 全压输出保护:在调压过程中,严格保证变频电源不会全电压输出;

          5)  液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;



     三、成套装置技术参数

          1.       额定容量:516kVA;

          2.       输入电源:单相380V电压,频率为50Hz;

          3.       输出电压:43kV;344kV

          4.       输出电流:12A;1.5A;

          5.       工作频率:30-300Hz;

          6.       波形畸变率:输出电压波形畸变率≤1%;

          7.       工作时间:额定负载下允许连续5min;过压1.1倍1分钟;

          8.       温   升:额定负载下连续运行5min后温升≤65K;

          9.       品质因素:装置自身Q≥30(f=45Hz);

          10.     保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

          11.     测量精度:系统有效值1.5级;

          12.     使用环境:

                   环境温度:-150C–400C;

                  相对湿度:≤90%RH;

                  海拔高度: ≤1500米;



     四、部件装置技术参数

          1.       激励变压器20kVA/3-5-15kV/0.4kV                1台

          a)       额定容量:20kVA;

          b)       输入电压:380V,单相;

          c)       输出电压:3kV;5kV;15kV

          d)       结   构:油浸式;

          e)       重   量:约125 kg;

          2.       变频电源20kW/380V                         1台

          a)       额定输出容量:20kW

          b)       工作电源:380±10%V(单相),工频

          c)       输出电压:0 – 400V,单相,

          d)       额定输入电流:50A

          e)       额定输出电流:50A

          f)        输出波形:正弦波

          g)       电压分辨率:0.01kV

          h)       电压测量精度:0.5%

          i)         频率调节范围:30 – 300Hz

          j)         频率调节分辨率:≤0.1Hz

          k)        频率稳定度:    0.1%

          l)         运行时间:额定容量下连续5min

          m)       额定容量下连续运行5min元器件最高温度≤65K;

          n)       噪声水平:≤50dB

          o)       重量约38kg;

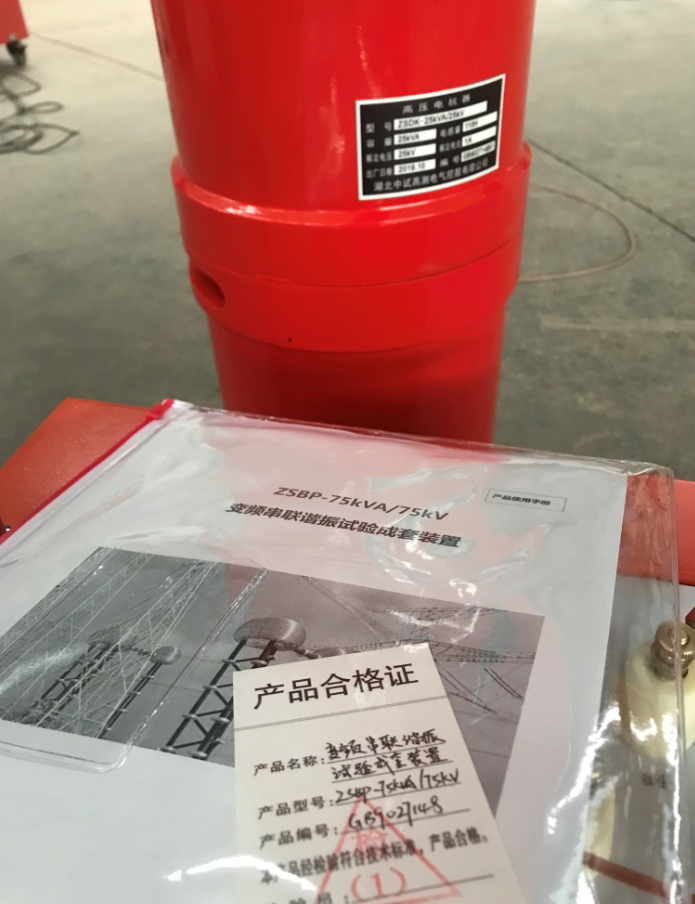

          3.       高压电抗器64.5kVA/43kV                    8节

          a)       额定容量:64.5kVA;

          b)       额定电压:43kV;

          c)       额定电流:1.5A;

          d)      电感量:110H/单节;

          e)       品质因素:Q≥30 (f=45Hz);

          f)        结   构:油浸式;

          g)       重   量:约85kg;

          4.       电容分压器FRC-300kV -500 pF                      1套

          a)       额定电压:300kV

          b)       高压电容量:500pF

          c)       介质损耗:tgσ≤0.5%;

          d)      分压比:1000:1

          e)       测量精度:有效值1.5级;

          f)       重   量:约18kg

          5、 补偿电容器200kV -3000 pF                   1套

          a)    额定电压:200kV

          b)    高压电容量:3000 pF

          c)    介质损耗:tgσ≤0.5%;

          d)     分压比:1000:1

          e)    测量精度:有效值1.5级

          f)     重量:约25kg


     五、供货清单


序号 设备名称 型 号 及 规 格 单位 数量
1 激励变压器 20kVA/3-5-15kV/0.4kV 1
2 变频电源 20kW/0.38kV 1
3 高压电抗器 64.5kVA/43kV 8
4 电容分压器 300kV-500pF 1
5 补偿电容器 200kV-3000pF 1
6 试验连接线   1



     六、设备遵循标准

          GB10229-88            《电抗器》

          GB1094                  《电力变压器》

          GB50150-2006        《电气装置安装工程电气设备交接试验标准》

          DL/T 596-1996        《电力设备预防性试验规程》

          GB1094.1-GB1094.6-96  《外壳防护等级》

          GB2900                       《电工名词术语》

          GB/T16927.1~2-1997   《高电压试验技术》
