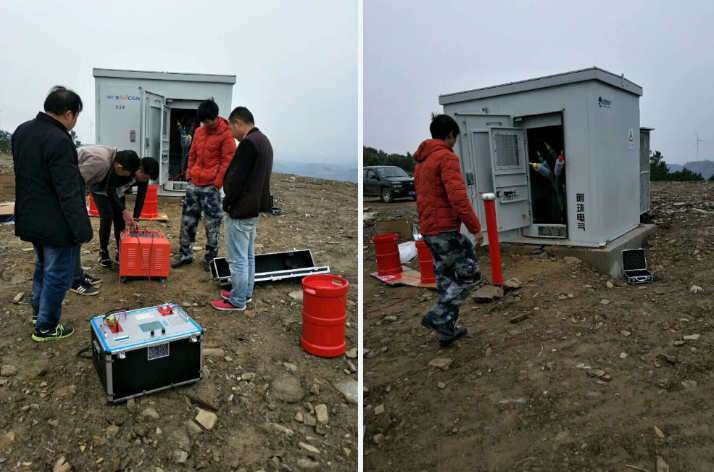

1560kVA/12kV并联谐振试验装置技术指标

一、适用范围

           满足120~150kar/6kV电容器交流耐压试验，最高试验电压11kV，电容量9.6~11.87uF。

     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

           3)  自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                             害，变频电源内电子元件不会击穿;

           n 断电保护：试验电源断电后，装置能快速保护;

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;

     三、成套装置技术参数

           1.  额定容量：1560kVA；

           2.  输出电压：最大12kV；

           3.  输出电流：最大130A；

           4.  工作频率：工频50Hz；

           5.  输出电压波形畸变率：≤0.5%；

           6.  允许连续工作时间：额定负载下24hour；

           7.  额定负载下连续运行24hour后温升≤65K；

           8.  装置自身品质因数：Q≥20；

           9.  系统测量精度：有效值1级；

           10.输入电源：三相380V电压，频率为50Hz；

           11.对被试品具有过流、过压及试品闪络保护；

           12.环境温度：－150C–400C，相对湿度：≤90%RH，海拔高度≤1000米；

     四、部件装置技术参数

           1.  电动调压器TC-100kVA/380V/0~430V            1台

           a)  额定容量：100kVA；

           b)  输入电压：380V，单相；

           c)  输出电压：0~430V，单相；

           d)  结   构：单相电动调压；

           e)  重   量：约1200kg；

           2. 谐振操作台ZX-100kVA/380V                    1台

           a)  额定容量：100kVA；

           b)  输入电压：380V；

           c)  输出电压：0~420V；

           d)  保护功能：零位、过流、过压及试品闪络保护；

           e)  重   量：约180kg；

           3. 励磁变压器100kVA/12kV                  1台

           f)  额定容量：100kVA；

           g)  输入电压：400V；

           h)  输出电压：0~12kV；

           i)  结   构：油浸铁壳式；

           j)  重   量：约480kg；

           4. 可调电抗器780kVA/12kV               1台

           a)  额定容量：780kVA；

           b)  额定电压：12kV；

           c)  额定电流：65A；

           d)  品质因数：Q≥20；

           e)  电感量调节范围：1.5~3H；

           f)  结   构：油式、带铁芯可调式；

           g)  数   量：1台；

           h)  重   量：约650kg；

           5. 固定电抗器760kVA/12kV               1台

           i)  额定容量：1560kVA；

           j)  额定电压：12kV；

           k)  额定电流：130A；

           l)  品质因数：Q≥20；

           m)  电感量：1.7H；

           n)  结   构：油式、带铁芯可调式；

           o)  数   量：1台；

           p)  重   量：约550kg；

           6. 分压器FRC-20kV                             1台

           a)  额定电压：20kV；

           b)  测量精度：交流有效值1.5级；

           c)  介质损耗：tgσ≤0.5%；

           d)  分 压 比：1000：1，

           e)  分压比误差：≤1.0%；

           f)  重   量：约10Kg；

           g)  结 构：铝合金外包装。

      五、供货清单

     六、设备遵循标准

           GB10229-88            《电抗器》

           GB1094                  《电力变压器》

           GB50150-91            《电气装置安装工程电气设备交接试验标准》

           DL/T 596-1996        《电力设备预防性试验规程》

           GB1094.1-GB1094.6-96  《外壳防护等级》

           GB2900                        《电工名词术语》

           GB/T16927.1~2-1997    《高电压试验技术》
