432kVA/108kV/变频串联谐振试验装置技术指标

一、适用范围

           1.满足10kV/500mm2长度≤3km电缆的变频交流耐压试验,电容量≤1.38uF，试验频率30~300HZ，试验电压22kV。

           2.满足35kV/400mm2长度≤3km电缆的变频交流耐压试验，电容量≤0.63uF，试验频率30~300HZ，试验电压52kV。

           3.满足30MW火力发电机，出口电压10kV，电容量≤0.17uF，试验频率45-65HZ，试验电压25kV。

           4.满足40MVA/35kV电力变压器的交流耐压试验，电容量≤0.015uF，试验频率45-65HZ，试验电压68kV。

           5.满足40MVA/10kV电力变压器的交流耐压试验，电容量≤0.015uF，试验频率45-65HZ，试验电压28kV。

     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz；

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程；

           3)  自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置；

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置；

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                             害，变频电源内电子元件不会击穿；

           n 断电保护：试验电源断电后，装置能快速保护；

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出；

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流；

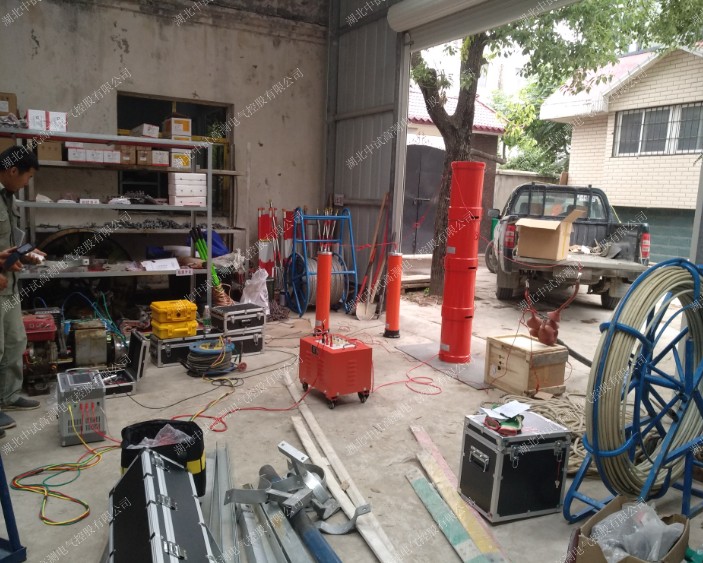

     三、成套装置技术参数

           1.      额定容量：432kVA；

           2.      输入电源：单相380V电压，频率为50Hz；

           3.      输出电压：108kV；54kV；27kV

           4.      输出电流：4A；8A；16A

           5.      工作频率：30-300Hz；

           6.      波形畸变率：输出电压波形畸变率≤1%；

           7.      工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

           8.      温   升：额定负载下连续运行60min后温升≤65K；

           9.      品质因素：装置自身Q≥30(f=45Hz)；

           10.    保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

           11.    测量精度：系统有效值1.5级；

           12.     使用环境：

                    环境温度：－150C–450C;

                    相对湿度：≤90%RH;

                    海拔高度: ≤2500米；

      四、部件装置技术参数

            1.       激励变压器  24kVA/1.5kV，3kV，5 kV /0.4kV       1台

            a)       额定容量：24kVA；

            b)       输入电压：400V，单相；

            c)       输出电压：1.5kV；3kV；5kV

            d)       结   构：干式；

            e)       重   量：约120kg；

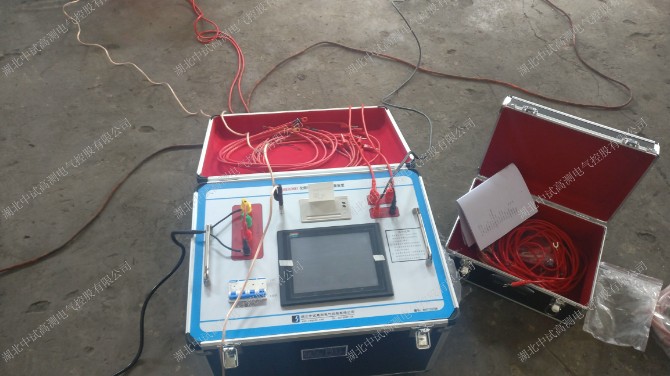

            2.       变频电源  24kW/380V                          1台

            a)       额定输出容量：24kW

            b)       工作电源：380±10%V（单相），工频

            c)       输出电压：0 – 400V，单相，

            d)       额定输入电流：65A

            e)       额定输出电流：65A

            f)        输出波形：正弦波

            g)       电压分辨率：0.01kV

            h)       电压测量精度：0.5%

            i)         频率调节范围：30 – 300Hz

            j)         频率调节分辨率：≤0.1Hz

            k)        频率稳定度：    0.1%

            l)         运行时间：额定容量下连续60min

            m)       额定容量下连续运行60min元器件最高温度≤65K;

            n)       噪声水平：≤50dB

            o)       重量约38kg；

            3.       高压电抗器   54kVA/27kV                      八节

            a)       额定容量：54kVA;

            b)       额定电压：27kV；

            c)       额定电流：2A；

            d)       电感量：64H/单节；

            e)       品质因素：Q≥30 (f=45Hz)；

            f)        结   构：干式；

            g)       重   量：约50kg；

            4.       电容分压器FRC -100kV -1000pF                        1套

            a)       额定电压：100kV

            b)       高压电容量：1000pF

            c)       介质损耗：tgσ≤0.5%；

            d)       分压比：1000：1

            e)       测量精度：有效值1.5级;

            f)       重   量：约7kg；

     五、供货清单

六、设备遵循标准

            GB10229-88          《电抗器》

            GB1094                《电力变压器》

            GB50150-2006      《电气装置安装工程电气设备交接试验标准》

            DL/T 596-1996      《电力设备预防性试验规程》

            GB1094.1-GB1094.6-96《外壳防护等级》

            GB2900                     《电工名词术语》

            GB/T16927.1~2-1997 《高电压试验技术》
