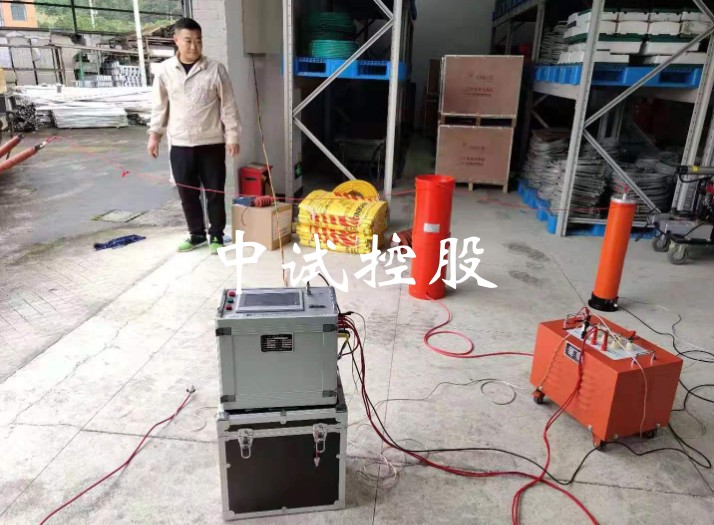

216kVA/108kV 变频式串联谐振试验装置技术指标

 一、适用范围

           1、满足31500kVA/110kV分级绝缘电力变压器的交流耐压试验，电容量≤0.01μf，试验频率为45-65Hz,试验电压68kV。

           2、满足35kV/300mm2长度≤1.5km电缆的变频交流耐压试验，电容量≤0.095μF，试验频率为30-300Hz,试验电压52kV。

           3、满足10kV/300mm2长度≤2km电缆的变频交流耐压试验，电容量≤0.75μF，试验频率为30-300Hz,试验电压22kV。

           4、满足35kV及以下线路绝缘子，开关,GIS,基本上属于无电容量试品，试验频率为30-300HZ，最高试验电压108kV。

     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

           3)   自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                             害，变频电源内电子元件不会击穿;

           n 断电保护：试验电源断电后，装置能快速保护;

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;

     三、成套装置技术参数

           1.  额定容量：216kVA；

           2.  输出电压：108kV；54kV；27kV；

           3.  输出电流：2A；4A；8A；

           4.  工作频率：工频50Hz；

           5.  输出电压波形畸变率：≤0.5%；

           6.  允许连续工作时间：额定负载下60min；

           7.  额定负载下连续运行60min后温升≤65K；

           8.  装置自身品质因数：Q≥30；

           9.  系统测量精度：有效值1级；

           10.输入电源：三相380V电压，频率为50Hz；

           11.对被试品具有过流、过压及试品闪络保护；

           12.环境温度：－150C–400C，相对湿度：≤90%RH，海拔高度≤1000米；

     四、部件装置技术参数

           1. 激励变压器10kVA/2.5kV/5kV/0.4kV              1台

           a) 额定容量：10kVA；

           b)  输入电压：400V，单相；

           c)  输出电压：5kV;2.5kV;

           d) 结   构：干式

           e)  重   量：约65Kg；

           f)  额定运行60分钟后线圈对空气温升：≤65K;

           2．变频电源10kW/380V                         1台

           g)  额定输出容量：10kW

           h)  工作电源：380V，工频

           i)  输出电压：0 – 400V，单相，

           j)  额定输入电流：25A

           k)  额定输出电流：25A

           l)  电压分辨率：0.01kV

           m)  电压测量精度：0.5%

           n)  频率调节范围：30 – 300Hz

           o)  频率调节分辨率：≤0.1Hz

           p)  频率稳定度：    0.1%

           q)  运 行 时 间：额定容量下连续60min

           r)  额定容量下连续运行60min元器件最高温度≤65K;

           s)  噪 声 水 平：≤50dB

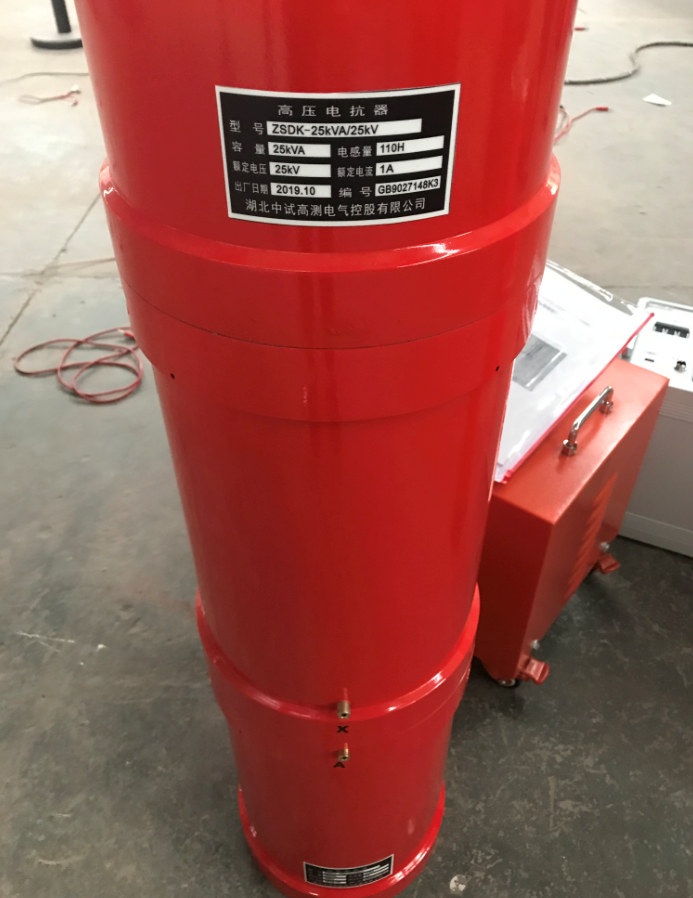

          3. 电抗器54kVA/27kV                          4台

           a)  额定容量：54kVA；

           b)  额定电压：27kV；

           c)  额定电流：2A；

           d)  电感量：65H；

           e)  品质因数：Q≥30；

           f)  结   构：干式；

           g)  数   量：1台；

           h)  重   量：约45Kg；

           4. 分压器FRC-110kV                                  1台

           a)  额定电压：110kV；

           b)  测量精度：交流有效值1.5级；

           c)  介质损耗：tgσ≤0.5%；

           d)  分 压 比：1000：1，

           e)  分压比误差：≤1.0%；

           f)  重   量：约10Kg；

           g)  结　　构：铝合金外包装。

     五、供货清单

六、设备遵循标准

           GB10229-88            《电抗器》

           GB1094                  《电力变压器》

           GB50150-2006        《电气装置安装工程电气设备交接试验标准》

           DL/T 596-1996        《电力设备预防性试验规程》

           GB1094.1-GB1094.6-96  《外壳防护等级》

           GB2900                       《电工名词术语》

           GB/T16927.1~2-1997   《高电压试验技术》
