324kVA/216kV/变频串联谐振试验装置技术指标

一、适用范围

            1．满足26kV/35KV,185mm2长度≤3km电缆的变频交流耐压试验，电容量≤0.50μF，试验频率为30-300Hz,试验电压
                 52kV。

            2．满足8.7kV/10KV,300mm2长度≤5km电缆的变频交流耐压试验，电容量≤1.85μF，试验频率为30-300Hz,试验电压
                 22kV。

            3．满足110kV GIS的交流耐压试验，试验频率为30-300HZ，最高试验电压200kV。

     二、装置特点

            1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz；

            2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程；

            3)   自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

            4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

            n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置；

            n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置；

            n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                              害，变频电源内电子元件不会击穿；

            n 断电保护：试验电源断电后，装置能快速保护；

            n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出；

            5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流；

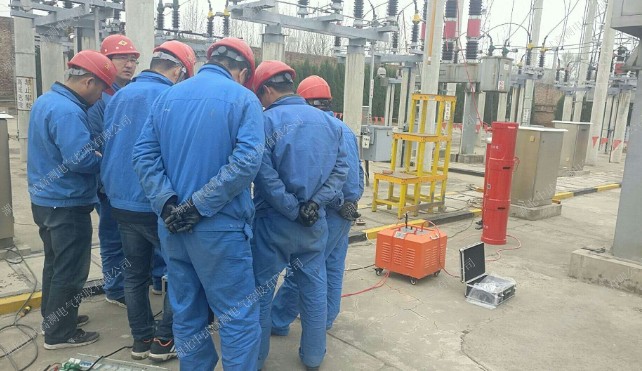

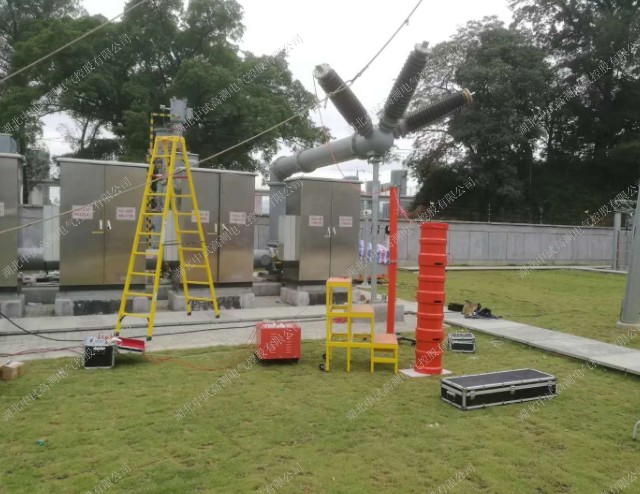

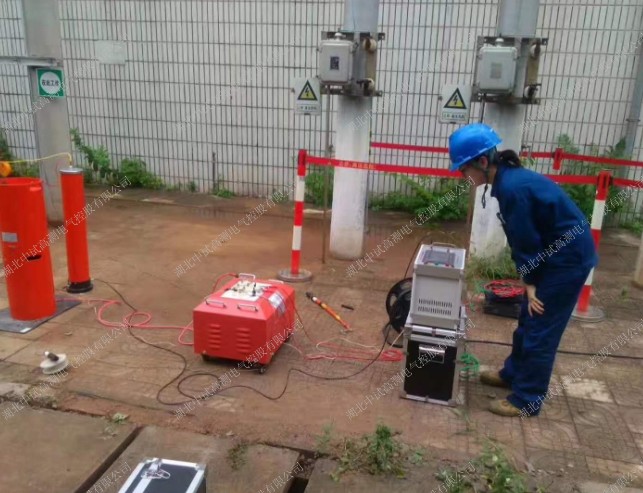

     三、成套装置技术参数

            1.       额定容量：324kVA；

            2.       输入电源：单相380V电压，频率为50Hz；

            3.       输出电压：216kV；54kV；27kV

            4.       输出电流：1.5A；6A；12A；

            5.       工作频率：30-300Hz；

            6.       波形畸变率：输出电压波形畸变率≤1%；

            7.       工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

            8.       温   升：额定负载下连续运行60min后温升≤65K；

            9.       品质因素：装置自身Q≥30(f=45Hz)；

            10.     保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

            11.     测量精度：系统有效值1.5级；

            12.     使用环境：

                      环境温度：－150C–400C;

                      相对湿度：≤90%RH;

                     海拔高度: ≤1500米；

     四、部件装置技术参数

            1.       激励变压器18kVA/15kV/3kV/1.5kV/0.4kV          1台

            a)       额定容量：18kVA；

            b)       输入电压：380V，单相；

            c)       输出电压：15kV；3kV；1.5kV

            d)       结   构：干式；

            e)       重   量：约95 kg；

            2.       变频电源18kW/380V                         1台

            a)       额定输出容量：18kW

            b)       工作电源：380±10%V（单相），工频

            c)       输出电压：0 – 400V，单相，

            d)       额定输入电流：47A

            e)       额定输出电流：47A

            f)        输出波形：正弦波

            g)       电压分辨率：0.01kV

            h)       电压测量精度：0.5%

            i)         频率调节范围：20 – 300Hz

            j)         频率调节分辨率：≤0.1Hz

            k)        频率稳定度：    0.1%

            l)         运行时间：额定容量下连续60min

            m)       额定容量下连续运行60min元器件最高温度≤65K;

            n)       噪声水平：≤50dB

            o)       重量约25kg；

            3.       高压电抗器40.5kVA/27kV                   8节

            a)       额定容量：40.5kVA;

            b)       额定电压：27kV；

            c)       额定电流：1.5A；

            d)      电感量：80H/单节；

            e)       品质因素：Q≥30 (f=45Hz)；

            f)        结   构：干式；

            g)       重   量：约42kg；

            4.       电容分压器FRC-220kV -1000 pF                    1套

            a)       额定电压：220kV

            b)       高压电容量：1000pF

            c)       介质损耗：tgσ≤0.5%；

            d)       分压比：1000：1

            e)       测量精度：有效值1.5级;

            f)       重   量：约20kg

     五、供货清单

六、设备遵循标准

            GB10229-88            《电抗器》

            GB1094                  《电力变压器》

            GB50150-2006        《电气装置安装工程电气设备交接试验标准》

            DL/T 596-1996        《电力设备预防性试验规程》

            GB1094.1-GB1094.6-96  《外壳防护等级》

            GB2900                        《电工名词术语》

            GB/T16927.1~2-1997    《高电压试验技术》
