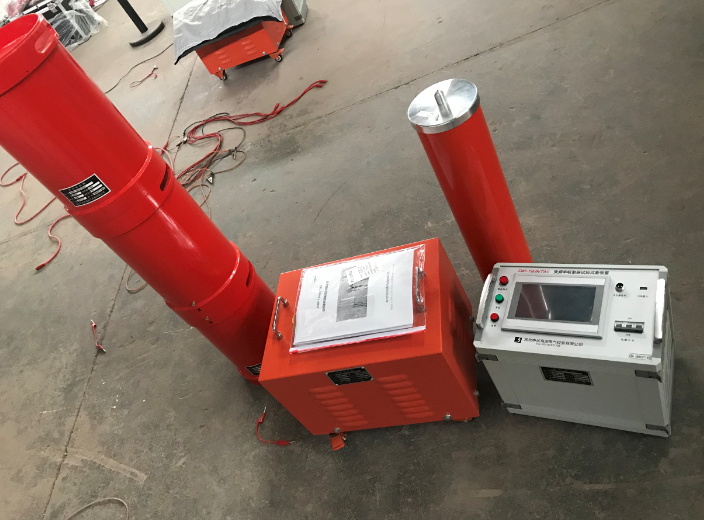

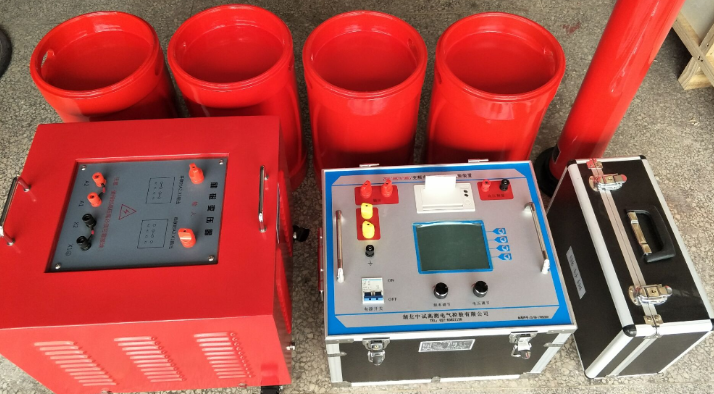

560kVA便携式调频串联谐振试验设备

一、适用范围

           满足220KV，电容量在20000pf及以下系统的电力变压器的中性点的交流耐压试验。

     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz；

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程；

           3)   自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置；

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置；

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                             害，变频电源内电子元件不会击穿；

           n 断电保护：试验电源断电后，装置能快速保护；

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出；

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流；

     三、成套装置技术参数

           1.  输出电压：               0～330KV

           2.  谐振电压波型：         正弦波，波形畸变率＜1.0%

           3.  最大输出电流：        1.1A

           4.  最大试验容量：        360kVA

           5.  输出频率：              30～300Hz

           6.  工作制：                 满功率输出下，连续工作时间5min

           7.  品质因素：               20～80

           8.  输入工作电源：         单相380V±10%，50Hz，＜50A

           9.  环境温度：              －10℃～+50℃

           10.相对湿度：              ＜95%，无凝露状况

     四、部件装置技术参数

           1变频电源                20kW/380V

           a) 额定输出容量：      20kW

           b) 工作电源：           380±10%V（单相），工频

           c) 输出电压：           0 – 400V，单相，

           d) 额定输入电流：     50A

           e) 额定输出电流：     50A

           f) 输 出 波 形：        正弦波

           g) 电压分辨率：        0.01kV

           h) 电压测量精度：     0.5%

           i) 频率调节范围：       30 – 300Hz

           j) 频率调节分辨率：    ≤0.01Hz

           k) 频率稳定度：         0.1%

           l) 运 行 时 间：         额定容量下连续30min

           m) 温      升：          额定容量下连续运行5min元器件最高温度≤65K;

           n) 噪 声 水 平：       ≤50dB

           o) 重量轻：              约25kg。

           2励磁变压器20kVA，20KV/0.4kV

           a)  额定容量：           20kVA；

           b)  输入电压：           380V，单相；

           c)  输出电压：           20kV

           d)  结   构：             干式；

           e)  重   量：             约45 kg；

           3高压电抗器  94kVA，55KV，六节

           a)  额定容量：              66kVA;

           b)  额定电压：              55kV；

           c)  额定电流：             1.7A；

           d)  电 感 量：              120H/单节；

           e)  品质因素：              Q≥50 (f=45Hz)；

           f)  结   构：                干式；

           g)  重   量：               约55kg；

           4分压器FRC-330kV -500 pF

           a)  额定电压：              330kV；

           b)  高压电容量：           500pF

           c)  介质损耗：              tgσ≤0.5%；

           d)  分 压 比：              1000：1

           e)  测量精度：             有效值1.5级;

           f)  重   量：                 约15kg；

     五、供货清单

     六、设备遵循标准

           GB10229-88            《电抗器》

           GB1094                  《电力变压器》

           GB50150-2006        《电气装置安装工程电气设备交接试验标准》

           DL/T 596-1996        《电力设备预防性试验规程》

           GB1094.1-GB1094.6-96  《外壳防护等级》

           GB2900                        《电工名词术语》

           GB/T16927.1~2-1997    《高电压试验技术》
