串联谐振装置利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备。由变频电源、励磁变压器、电抗器和电容分压器组成。

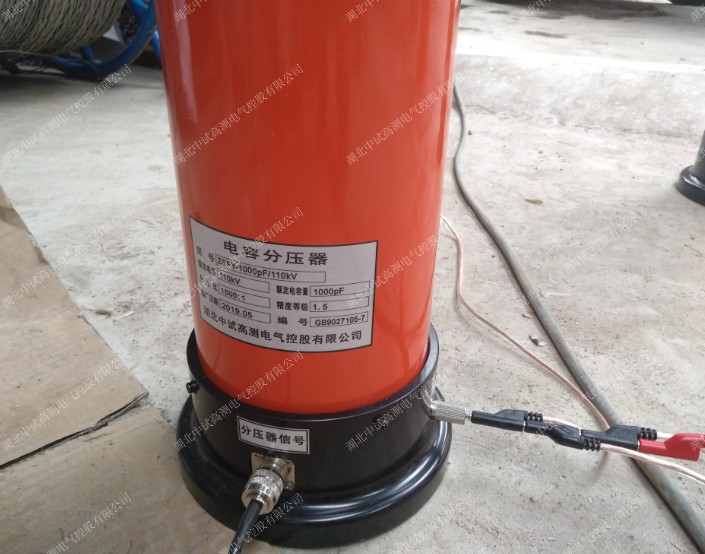

    被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经励磁变压器耦合给串联谐振回路，提供串联谐振的激励功率。串联谐振装置是最新一代专门用于容性试品交流耐压试验的设备，广泛用于各种高压交联电缆,变压器,发电机,GIS开关,电动机的交流耐压试验，SF6开关变频调频串联谐振串谐工频交流耐压试验成套仪器设备。

    主要针对6KV、10kV、35kV、110kV、220KV、以及500kV及以下电压的电缆，GIS和SF6开关，主变压器、母线，发电机，套管，互感器等所有电气主设备的交流耐压试验。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象500kV电缆这样的高电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

    串联谐振耐压试验装置，发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，串联谐振耐压试验装置要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。针对此现状设计制造了

调频调感式发电机变频串联谐振耐压装置。
