一、 被试品对象及试验要求

1、35kV/300mm长度1km电缆的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、110kV/300mm长度0.5km电缆的交流耐压试验，电容量≤0.0735uF，试验频率30-300Hz，试验电压128kV，试验时间60min。

4、110kV及以下电压等级GIS、开关、互感器等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过265kV，试验时间1min。

二、  串联谐振工作环境

1.  环境温度：－100C –50 0C;

2.  相对湿度：≤90%RH;

3.  海拔高度: ≤1000米；

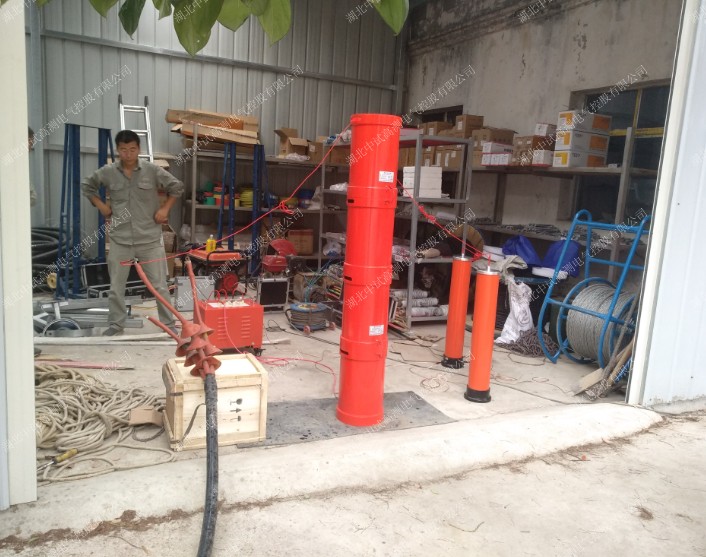

三、  串联谐振装置主要技术参数及功能

1. 额定容量：405kVA；

2. 输入电源：三相380V电压，频率为50Hz；

3. 额定电压：270kV；135kV；

4. 额定电流：1.5A；3A；

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(见变频电源部分)；

12. 测量精度：系统有效值1.5级；

四、  串联谐振设备遵循标准

GB10229-88                 《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

五、装置容量确定

设计两节电抗器，则单节电抗器为202.5kVA/135kV/1.5A/276H，装置总容量为405kVA。

验证：1、110kV/300mm长度0.5km电缆的交流耐压试验，电容量≤0.0735uF，试验频率30-300Hz，试验电压128kV，试验时间60min。

使用电抗器两节并联，则L=350/2=175H ，则：

试验频率：f=1/2π√LC=1/(2×3.14×√138×0.0735×10-6)=50Hz

试验电流：I=2πfCU试 =2π×50×0.0735×10-6×128×103=2.96A

2、35kV/300mm长度1km电缆的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

使用电抗器两节并联，则L=276/2=138H ，则：

试验频率：f=1/2π√LC=1/(2×3.14×√138×0.1945×10-6)=30.7Hz

试验电流：I=2πfCU试 =2π×30.7×0.1945×10-6×52×103=1.95A
