电缆故障测试仪是中试控股根据用户要求精心设计和制造的全新一代便携式电缆故障测试仪器。整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。电缆故障测试仪（闪测仪），可用于检测电缆的故障点位置、电缆长度和电缆的埋设路径等。电缆寻迹及故障定点是由路径仪、定点仪、T 型探头、A 字架、 听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。

电缆故障种类

开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。

讲解完仪器的基本理论之后，我们开始进行设备实操培训。

培训当天，操作人员以大概2000米左右长的电缆为试验品，首先对被试品进行绝缘测试，确认故障类型。然后，用万用表测得B相对地为3千欧，其它2相为无穷大，由此可以确认B相为故障相。

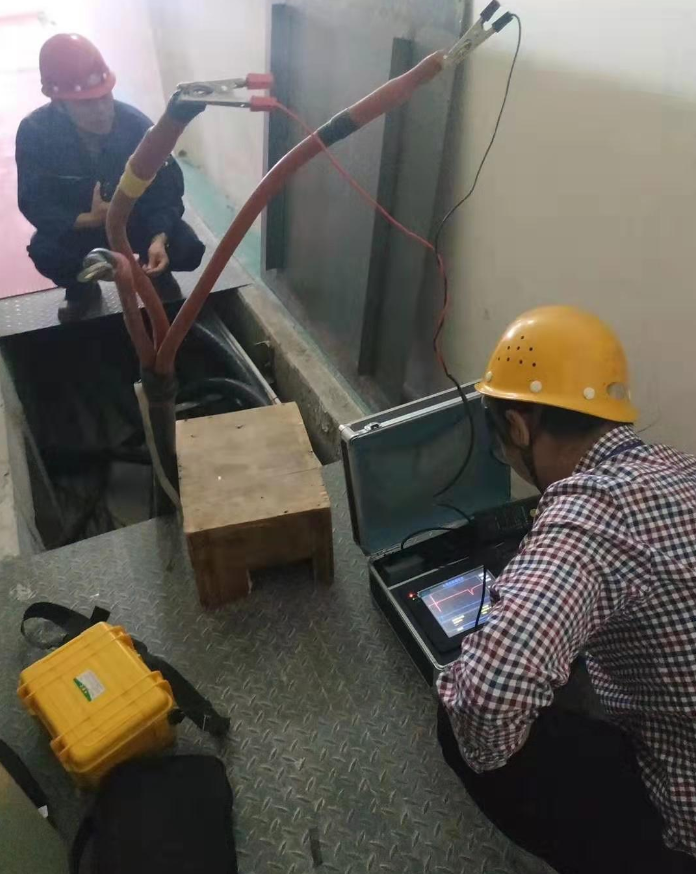

因为电缆是埋在电缆沟内，可以直接使用直流冲闪法对B相进行加压，接线法式如图：

图中B相加压的同时将A相和C相及电缆屏蔽线短接接地，另一端以树丫形式分开，用测试主机也就是闪测仪对故障进行大致点位。

闪测仪使用方式：

1、闪测仪主机开机，这时可以输入当天日期也可以直接点击回车跳过，这里操作人员输入2019-11-07日，点击回车；

2、这时，出现4个选项分别为：1.脉冲、2.直闪、3.冲闪1、4.冲闪；

3、选择3.冲闪，进入后输入电缆速度178，点击确认；

4、最后点击脉冲采样测出故障距离。

另外，使用控制箱，专用交直流试验变压器，脉冲电容及球隙对B相进行加压，球隙大概每1毫米间距为3kV，这里调到3毫米左右，并将专用试验变压器改为直流输出，开始对B相实行加压，当达到14kV左右时球隙开始放电。同时，测试主机也能测出波形，并以波形判断故障大致距离。

最后，使用听筒进行准确点位。将听筒连接A字架的探针，使用数据线连接定点仪，将定点仪调至故障状态，戴上耳机即可。
