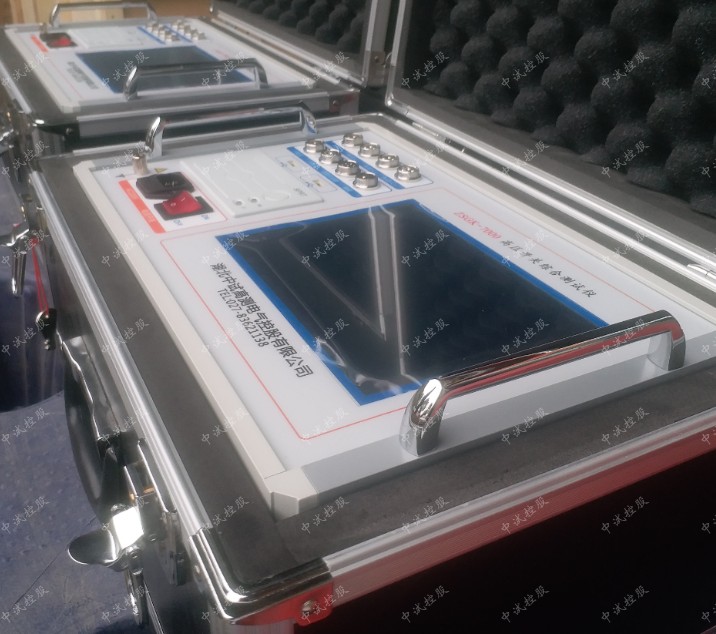

高压开关动特性测试仪是本公司为适应各种高压开关动作特性测试的需要， 开发研制的专用仪器，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

该测试仪能对3金属断口、6金属断口及12金属断口进行分/合闸时间、同相同期/相间同期试验，还能测出每断口的合闸弹跳时间、弹跳次数、弹跳过程、弹跳波形、每断口的分闸反弹幅值、金短时间、无电流时间值等等。

同时，它能提供DC30～250V／20A 数字可调断路器动作电源(瞬时工作)，能自动完成断路器的低电压动作试验，测量断路器的动作电压值。配置了直线传感器50mm，和旋转传感器，能够满足现场不同环境需求，同时非标配中直线传感器可以达到600mm。

由于现场环境及被试品限制，现场操作人员演示了对3金属断口以及断路器的接线法式，将3芯断口接线插入仪器测试端A1B1C1 ,并将连接线ABC（黄绿红）分别连接ABC（黄绿红）3个断口上，断口下方串联接地。

控制电源红色接合闸线圈，绿线接分闸线圈，黑线接负公共端。传感器安装到断路器的动触头上，按现场实际环境选择对应的传感器。仪器接地，接上电源我们就可以开机操作了。

开机，首先进入设置页面将速度定义按照断路器说明书中选择相应定义（仪器已经固化了 15 种速度定义，并可以根据需要用 PC 机对仪器重新定义并固化）。之后对触发方式，测试时长，传感器类型等按照仪器说明书对照进行设置。
