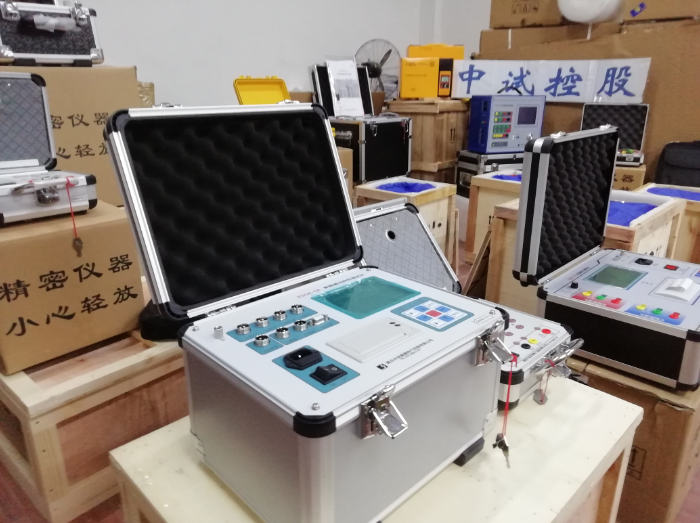

开关特性测试仪（也称为断路器测试仪）是用于测量高压开关和真空开关性能的专业仪器。然后，使用开关特性测试仪获得测量数据后，如何调试高压断路器并判断故障呢？让我们简要了解一下这些知识。

开关特性测试仪显示的测量结果或印刷的电流曲线和动触头运动曲线真实反映了被测高压断路器的机械特性，掌握了测量结果的含义，可以快速调整，有助于判断。高压断路器的故障。

1.仪器显示高压断路器的接缝顺序，从而提供所测断裂的顺序，并指出高压断路器断裂同步的方向。例如，被测试的高压断路器的三相或同相在不同时期内都超过了标准。根据仪器显示的关节断裂（分钟）顺序，可以调整组合（分钟）门最快相的断裂长度。缩短了制动器最慢相的断开长度，即可以方便地将被测高压断路器的三相或同相不同时间段调整到合格范围。

2.根据仪器，被测高压断路器的弹跳时间和印刷电流波形图可以反映被测高压断路器的固定触点的安装是否同心以及触点的烧蚀，例如，如果所测试的高压断路器的弹跳时间超过标准时间，则曲线在打印的电流波形图上会出现断点。此时，根据高压断路器工作的时间长度，可以确定高压断路器是固定的。触头安装有很大不同或触头严重烧蚀。

3.根据由仪器打印的动触头的行程特性曲线，则可以判断高压断路器的接头（分支）运动期间的运动期间的机构是否已经卡住。例如，由测得的高压断路器印刷，如果存在被记录的曲线波形的暂停现象，此时，电磁机构或高电压断路器的传输的移动接触行程特性曲线上被反射。机构中存在卡纸现象。根据距离和时间的移动触点，当获得卡纸大致可以判断距离的位置和时间的行程特性曲线上坐标。

使用开关特性测试仪时，除了正确使用仪器外，还必须学会通过仪器的测量数据区域确定高压开关的故障位置，这可以解决。这是最终目标。
