串联谐振和并联谐振各自的特点

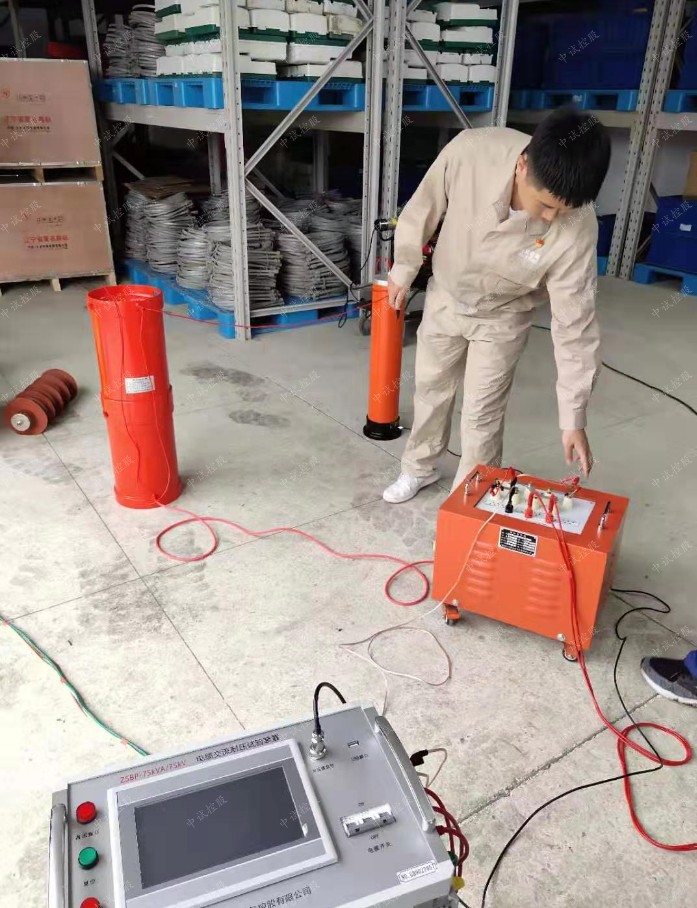

　　在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象，叫做串联谐振。

　　串联谐振的特点是：电路呈纯电阻性，端电压和总电流同相，此时阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

　　在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要避免串联谐振。

　　在电感线圈与电容器并联的电路中，出现并联电路的端电压与电路总电流同相位的现象，叫做并联谐振。

　　并联谐振电路总阻抗最大，因而电路总电流变得最小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振。

　　并联谐振不会产生危及设备安全的谐振过电压，但每一支路会产生过电流。

　　串联谐振和并联谐振的比较：

　　串联逆变器和并联逆变器的差别，源于它们所用的振荡电路不同，前者是用L、R和C串联，后者是L、R和C并联。

　　（1）串联逆变器的负载电路对电源呈现低阻抗，要求由电压源供电。因此，经整流和滤波的直流电源末端，必须并接大的滤波电容器。当逆变失败时，浪涌电流大，保护困难。

　　（2）串联逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

　　并联逆变器的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振电容器上电压过零以前进行，负载电流也总是越前于电压一φ角。这就是说，两者都是工作在容性负载状态。

　　（3）串联逆变器是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。即应有一段时间(t)使所有晶闸管（其它电力电子器件）都处于关断状态。此时的杂散电感，即从直流端到器件的引线电感上产生的感生电势，可能使器件损坏，因而需要选择合适的器件的浪涌电压吸收电路。此外，在晶闸管关断期间，为确保负载电流连续，使晶闸管免受换流电容器上高电压的影响，必须在晶闸管两端反并联快速二极管。

　　并联逆变器是恒流源供电，为避免滤波电抗Ld上产生大的感生电势，电流必须连续。也就是说，必须保证逆变器上、下桥臂晶闸管在换流时，是先开通后关断，也即在换流期间(tγ)内所有晶闸管都处于导通状态。这时，虽然逆变桥臂直通，由于Ld足够大，也不会造成直流电源短路，但换流时间长，会使系统效率降低，因而需缩短tγ，即减小Lk值。

　　（4）串联逆变器的工作频率必须低于负载电路的固有振荡频率，即应确保有合适的t 时间，否则会因逆变器上、下桥臂直通而导致换流的失败。

　　并联逆变器的工作频率必须略高于负载电路的固有振荡频率，以确保有合适的反压时间t ，否则会导致晶闸管间换流失败；但若高得太多，则在换流时晶闸管承受的反向电压会太高，这是不允许的。

　　综上所述，并联逆变器和串联逆变器（通称并联或串联变频电源）各有其自己的技术特点和应用领域。从工业加热应用的角度，并联逆变器广泛应用于熔炼、保温、透热、感应加热热处理等各种领域，其功率可以从几千瓦到上万千瓦。串联逆变器广泛应用于熔炼——保温的一拖二炉组以及高Q值高频率的感应加热场合，其功率可以从几千瓦到几千千瓦。目前我国工业上采用的变频电源90%以上属并联变频电源。
