在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。

　　串联谐振分为调频式和调感式。一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

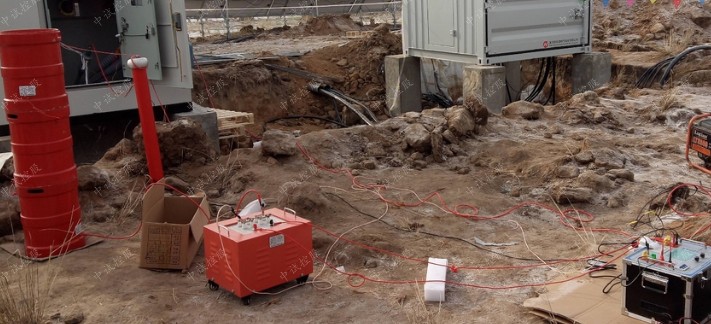

　　串联谐振试验主要应用于6kV-500kV高压交联电缆、6kV-500kV变压器 、发电机、GIS和SF6开关、其它电力高压设备（如母线，套管，互感器）的交流耐压试验。利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备。串联谐振试验设备广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

　　串联谐振试验原理

　　在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压

　　串联谐振试验别称

　　调频串联谐振设备，串联谐振、串联谐振变压器、变频谐振、变频串联谐振、串联谐振原理、串联谐振应用 串联谐振系统、调频串联谐振试验装置、变频串联谐振试验设备、串联谐振耐压试验装置、变频谐振耐压装置、变频串联谐振耐压、串联谐振耐压设备、DAXZ串联谐振耐压装置、变频串联谐振耐压试验设备、变频串联谐振耐压试验装置、调频谐振耐压装置、串联谐振电缆耐压试验设备、变频谐振电缆交流耐压设备、发电机谐振耐压设备、变频串联谐振交流耐压试验设备、串谐试验装置，串谐耐压装置，GIS交流耐压试验装置，发电机工频（交流）耐压试验装置，电动机工频（交流）耐压试验装置、变压器工频（交流）耐压试验装置。

　　串联谐振试验应用

　　广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

　　1、6kV-500kV高压交联电缆 的交流耐压试验

　　2、发电机 的交流耐压试验

　　3、GIS和SF6开关 的交流耐压试验

　　4、6kV-500kV变压器 的工频耐压试验

　　5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

　　串联谐振试验注意事项

　　1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

　　2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

　　3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

　　4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

　　5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。
