210KVA/80KV变频串联谐振耐压试验成套装置技术书

一、设备制造遵循的国家标准和行业标准

GB2900《电工名词术语》

GB10229-88《电抗器》

GB/T16927.1-2-1997《高电压试验技术》

ZBK41006-89《试验变压器》

GB7328-87《变压器和电抗器的声级测量》

IEC358(1990 )《耦合电容器和电容分压器》

IEC1000《电磁兼容性》

GB4793-1984电子测量仪器安全要求

GB/T2423.8-1995电工电子产品基本环境试验规程

GB/T3859.1-1993半导体变流器基本要求的规定

GB/T-3859.2-1993半导体变流器应用导则

二、总体技术功能

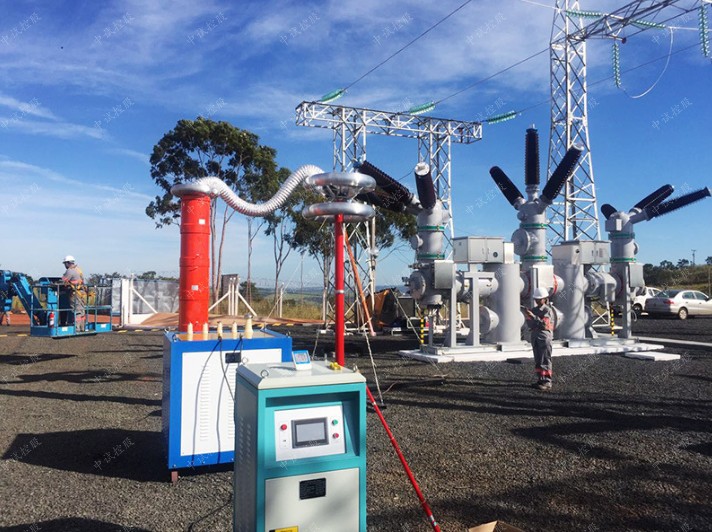

1.变频串联谐振试验装置以调整输出频率激发串联谐振.

2.变频串联谐振耐压成套装置包括以下基本部件：

    变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

  3.210/80变频串联谐振耐压装置系统功能满足以下试验要求：

   10KV缆S=300mm2，长度2.5km.

   35KV电缆,S=300mm2  800m

   10KV发电机容量2000KVA 以内的高压试验、10KV高压变压器试验

   35KV高压变压器试验

 以下环境条件下能够不影响正常试验：

   温度范围：—10～45℃

   海拔高度：≤2000m  相对温度：≤90%

 3.3系统技术参数如下：

• 输出电压波形：正弦波，波形畸变率≤0.5%
• 输出分辨率：0.1HZ
• 输出频率范围：30～300 HZ
• 额定负载下连续运行时间：30min,且各部件温升≤35K
• 品质因数：30～300
• 不稳定度：0.01%
• 系统测量精度：1.0级
• 输入工作电源：380V、50HZ
• 系统噪声：≤60分贝

• 3.4系数使用功能：

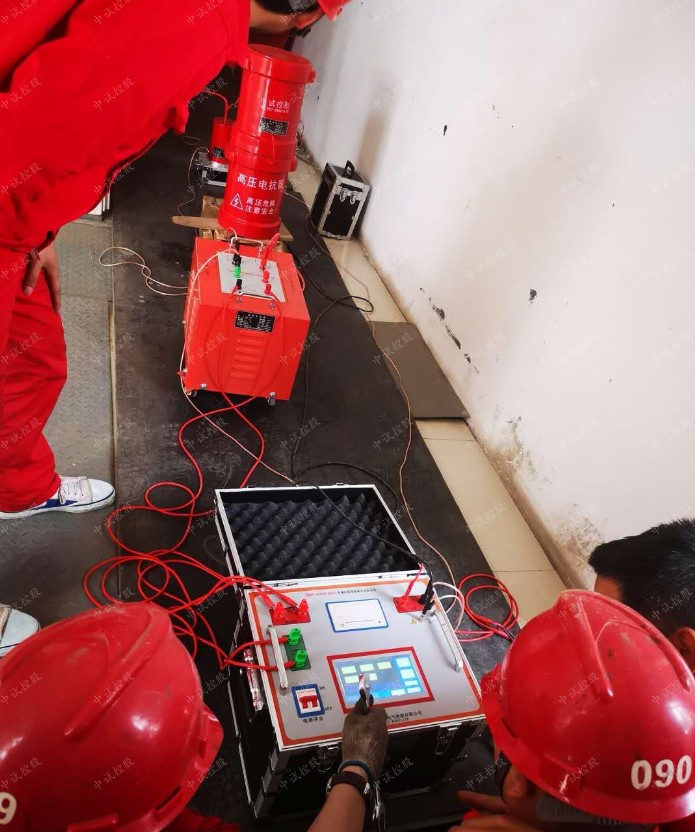

• 具备手动试验/自动调谐/自动试验三种模式，并可任意切换。
• 具备大屏幕显示，可指示：输出电压（有效值）及输出频率等。
• 具备试验电压、时间、试验频率范围等试验参数设置功能。
• 具备过压、过流保护功能，并可任意整定设置。
• 具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。
• 具备掉电保护功能。
• 具备过热保护功能。
• 具备零值保护功能，系统和变频电源只能零启动、零退出。
• 具备各种数据打印功能。
• 具备系统故障自诊断功能。

• 三、本装置特点：
• 主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。

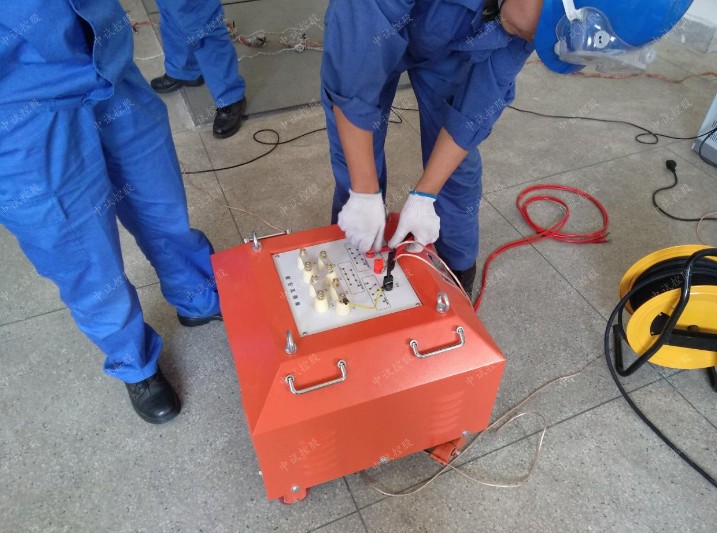

• 励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为二组线圈。

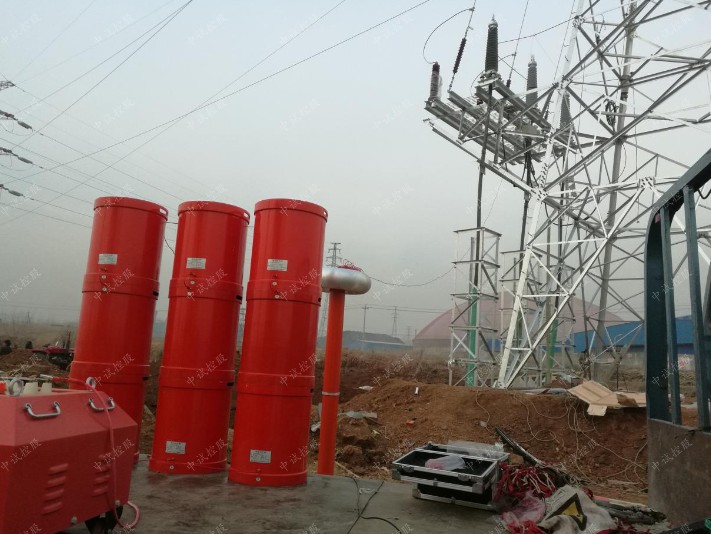

• 电抗器可任意组合串联或并联。

• 四、具体技术性能参数

•                     210/80变频串联谐振成套装置



  设备配置（供货）清单



  序号	配套名称	型 号 规 格	规   范	单位	数量	重量
  1	变频电源	12/0.22	12KVA 输入AC220V	台	1	28kg
  2	励磁变压器	12KVA/	12KVA 输入220V 输出1500V/3000V	台	1	48kg
  3	高压电抗器	30KV/2A	30KV 2A/60H	台	4	52kg
  4	电容分压器分体	TRF/0.01 80kv	80KV/100V	台	1	6kg
  	高压补偿电容	80KV/.001	80KV/0.01	台	1	28 kg
  5	附件箱	输入输出专用线、橡胶软连线、分压屏蔽 线、接地软线		套	1





•

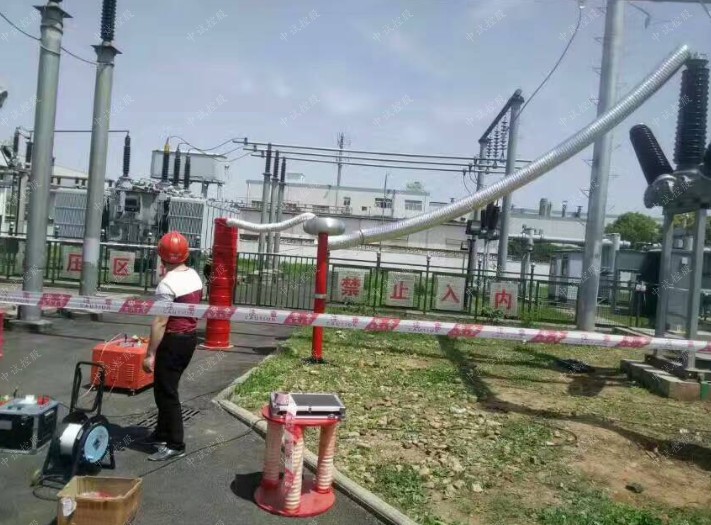

• 做10KV电缆试验时、根据试品不同、电抗器采用单个或多个并联方法、试验电压30KV满足22KV 、电流两并4A。满足300平方电缆2500米左右试验。



• 做35KV电缆试验时、根据试品不同、电抗器采用单个或多个并联方法、试验电压60KV满足52KV 、电流两并2A。满足300平方电缆800米左右试验。35KV主变试验80KV 以下试验。
