220KV变频串联谐振耐压试验装置技术参数

一、被试品对象及试验要求

1、220kV，500平方毫米交联电缆1km，试验频率30~300HZ,电容量≤0.134μF，试验电压216kV。







二、工作环境

1、环境温度：－15 –45 ⁰C;

2、相对湿度：≤90%RH;

3、海拔高度:  ≤2500米；





三、装置主要技术参数及功能

1、额定容量：1540kVA；

2、输入电源：单相380V电压，频率为50Hz；

3、额定电压：220kV；

4、额定电流：7A；

5、工作频率：30-300Hz；

6、波形畸变率：输出电压波形畸变率≤1%；

7、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8、温    升：额定负载下连续运行60min后温升≤65K；

9、品质因素：装置自身Q≥30(f=45Hz)；

10、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11、测量精度：系统有效值1.5级；

220KV变频串联谐振耐压试验装置技术参数

四、设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1/2-1997　　 《高电压试验技术》





五、装置容量确定

1、220kV，500平方毫米交联电缆1km，试验频率30~300HZ,电容量≤0.134μF，试验电压216kV。

   频率取35HZ

2、试验电流 I=2πfCU试 =2π×35×0.134×10-6×216×103=6.4A

3、对应电抗器电感量 L=1/ω2C=150H

4、设计二台电抗器，使用电抗器二台并联，单台电抗器为770kVA/220kV/3./300H。

5、结论：装置容量定为1540kVA/220kV，分二节电抗器，单节为770kVA/220kV/3./300H通过组合使用能满足上述被试品的试验要求。

220KV变频串联谐振耐压试验装置技术参数





六、试验时使用关系列表

设备组合 试品		电抗器 770kVA/220kV 二节	激励变压器 输出端选择
220kV/500mm2 交联电缆	长度1km	使用电抗器2节并联	8kV





七、系统配置及其参数

1、励磁变压器：56kVA/8kV/0.4kV                1台

(1)额定容量：56kVA；

(2)输入电压：380V，单相；

(3)输出电压：8kV；

(4)输出电流：7A；

(5)结    构：油浸式；

(6)重    量：约220kg；

2、变频电源   56kW/380V                    1台

(1)额定输出容量：56kW

(2)工作电源：380±10%V（单相），工频

(3)输出电压：0 – 400V，单相，

(4)额定输入电流：147A

(5)额定输出电流：147A

(6)输 出 波 形：正弦波

(7)电压分辨率： 0.01kV

(8)电压测量精度：0.5%

(9)频率调节范围：30 – 300Hz

(10)频率调节分辨率：≤0.1Hz

(11)频率稳定度：    0.1%

(12)运 行 时 间：额定容量下连续60min

(13)额定容量下连续运行60min元器件zui高温度≤65K;

(14)噪 声 水 平：≤50dB





可实现以下功能

(1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

(2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频zui大耗时1.5分钟(全频扫). 频率分辨率0.1Hz

(3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

(4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在zui优出力状态，调频时绘制频率电压曲线。

(5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

(6)软件经过严格模拟运行检验，运行安全、稳定、可靠

(7)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

(8)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

(9)护功能：具有断电、过流、过压及闪络保护功能；

(10)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

(11)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

(12)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

(13)断电保护：试验电源断电后，装置能快速保护

(14)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动外观及操作界面充分采用人性化设计，美观大方，操作简便

(15)重量约80kg；

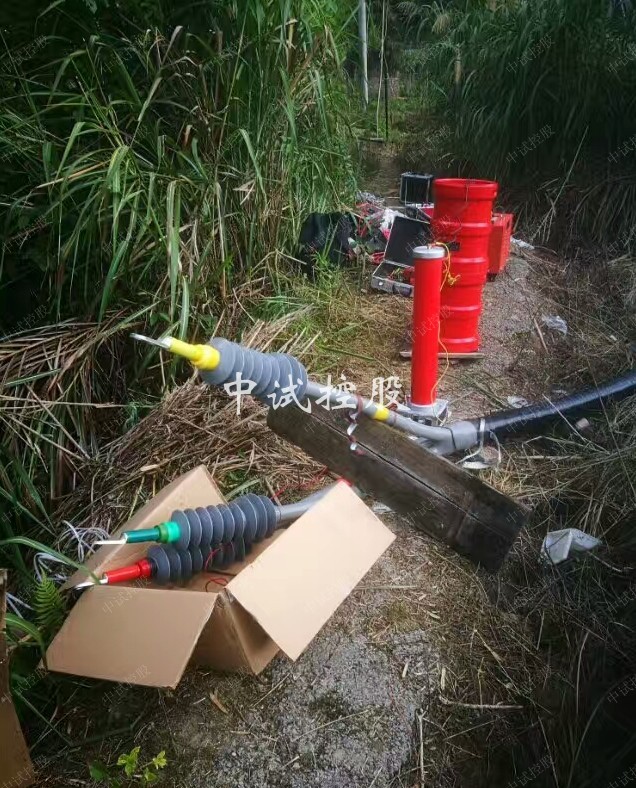

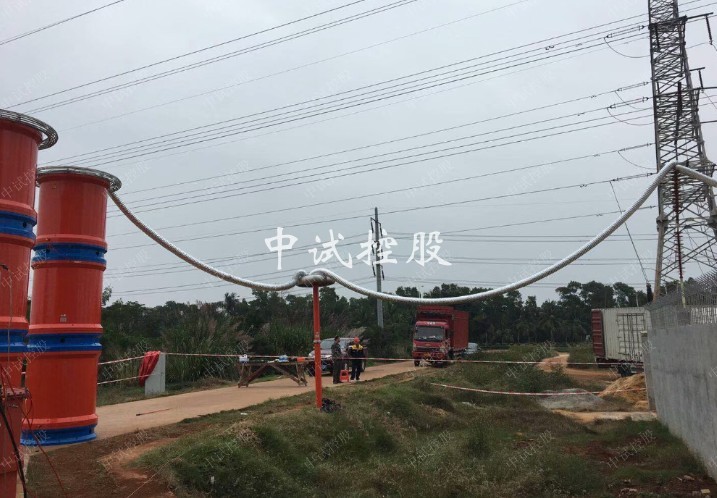

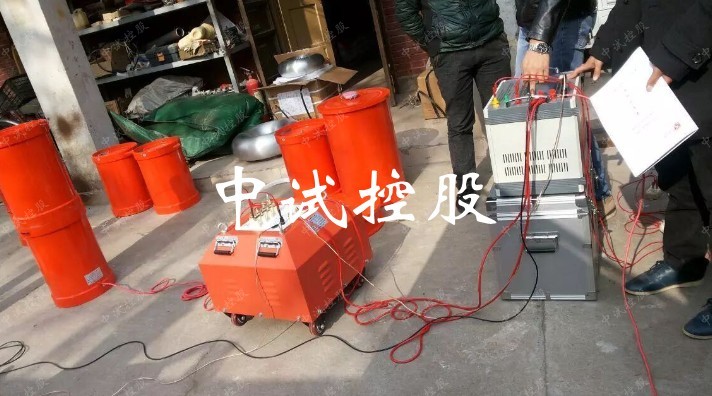

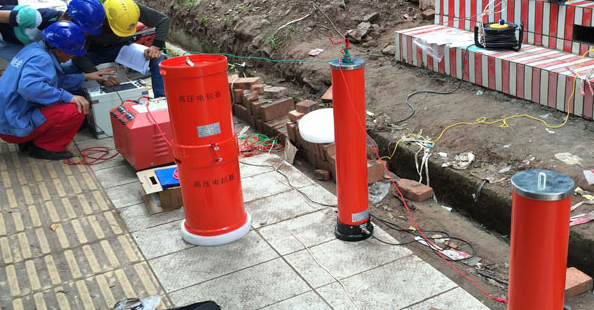

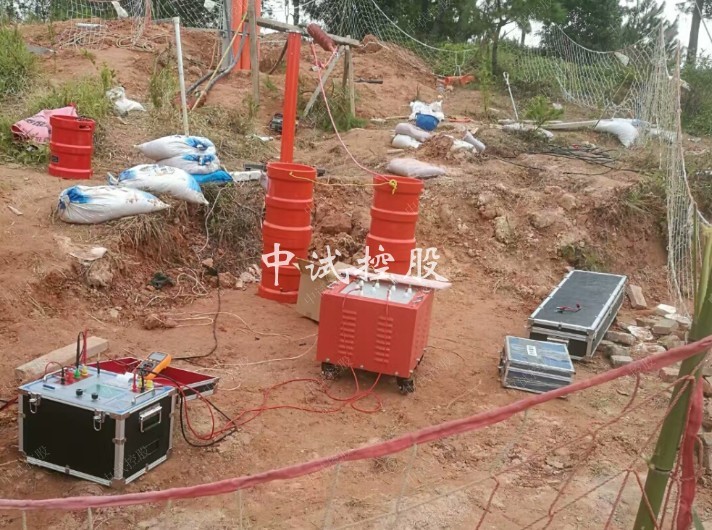

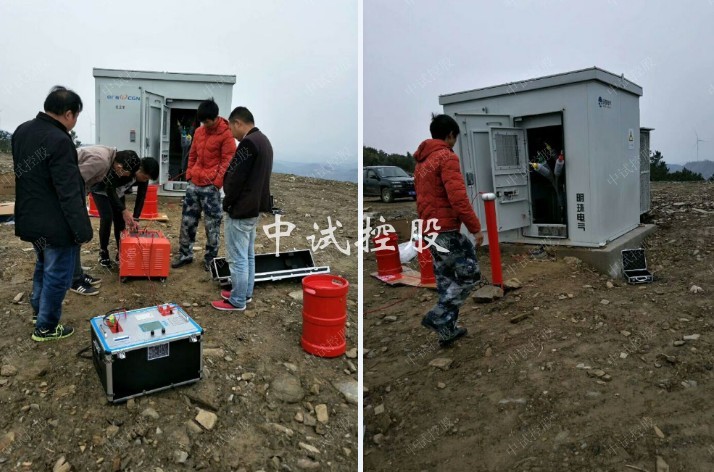

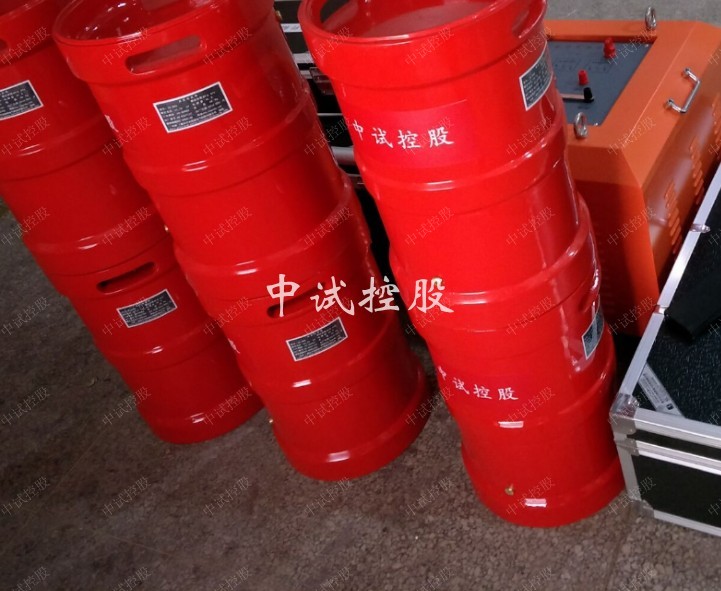

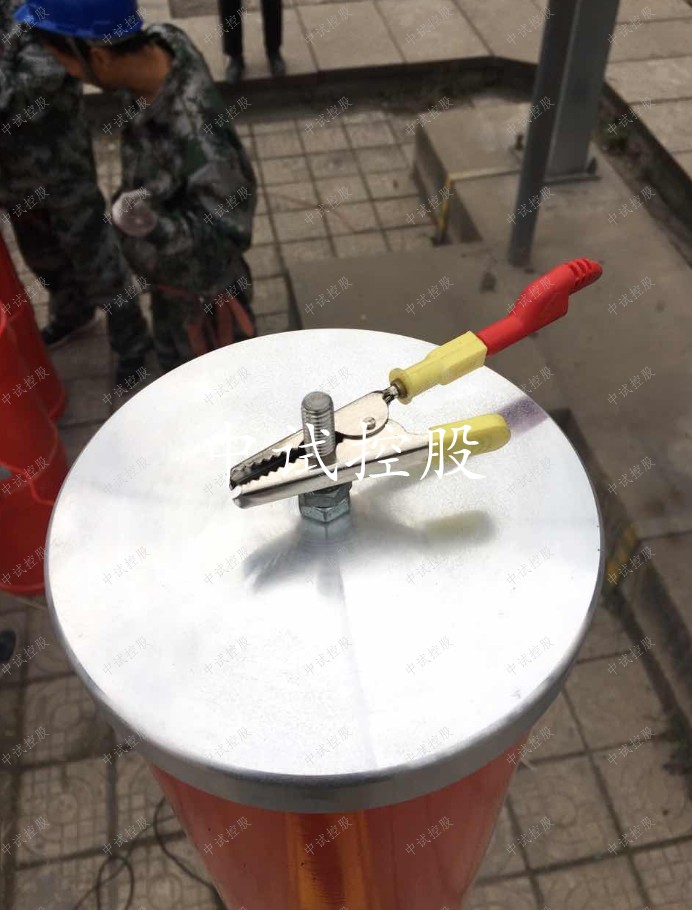

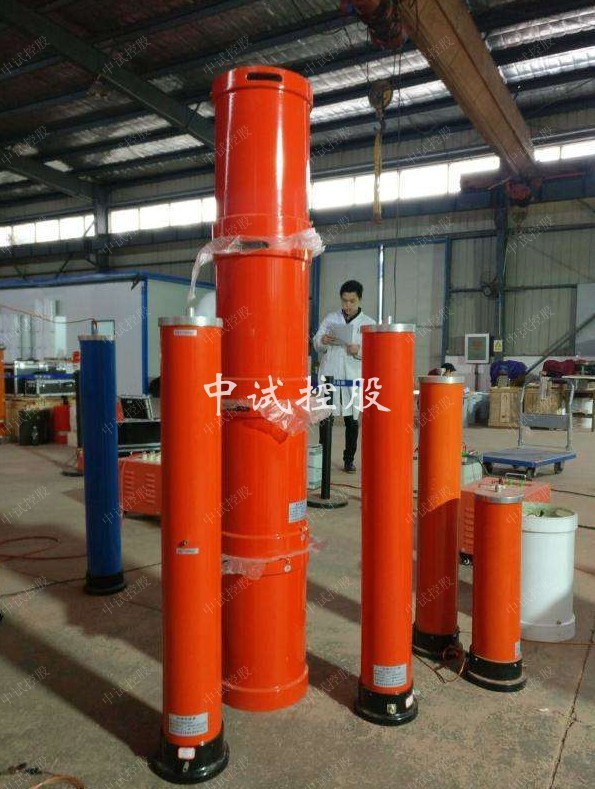

3、高压电抗器   770kVA/220kV                  2节

(1)额定容量：770kVA;

(2)额定电压：220kV；

(3)额定电流：3.；

(4)电 感 量：300H/单节；

(5)品质因素：Q≥30 (f=45Hz)；

(6)结    构：油浸式；

(7)重    量：约950kg；





4、电容分压器220kV -700 pF                    1套

(1)额定电压：220kV

(2)高压电容量：700pF

(3)介质损耗：tgσ≤0.5%；

(4)分 压 比：1000：1

(5)测量精度：有效值1.5级;

(6)重    量：约35kg；



八、供货清单一览表

（一）配置设备一览表

序号	设备名称	型  号  及  规  格	单位	数量	备注
1	激励变压器	56kVA/8kV/0.4kV	台	1
2	变频电源	56kW/380V	台	1
3	高压电抗器	770kVA/220kV	台	2
4	电容分压器	220kV/700pF	套	1
5	试验连接线		套	1
6	电抗器底座		个	2

（二）相关资料一览表

序号	资  料  名  称	单位	数量	备  注
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户意见卡	套	1
