串联谐振变压器厂家

时间：2020-01-06

串联谐振变压器，随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机Z大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备

串联谐振，电缆专用便携式变频谐振升压装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的

串联谐振

电缆专用便携式变频谐振升压装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
变频谐振升压装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在zui小重量下确保仪器稳定和安全。

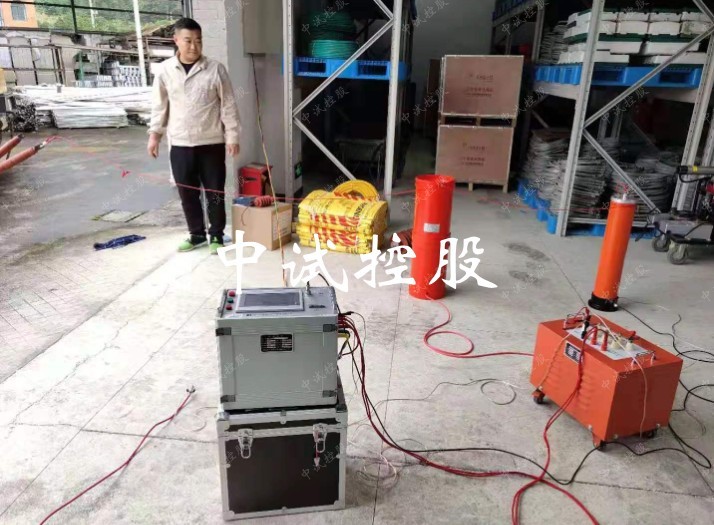

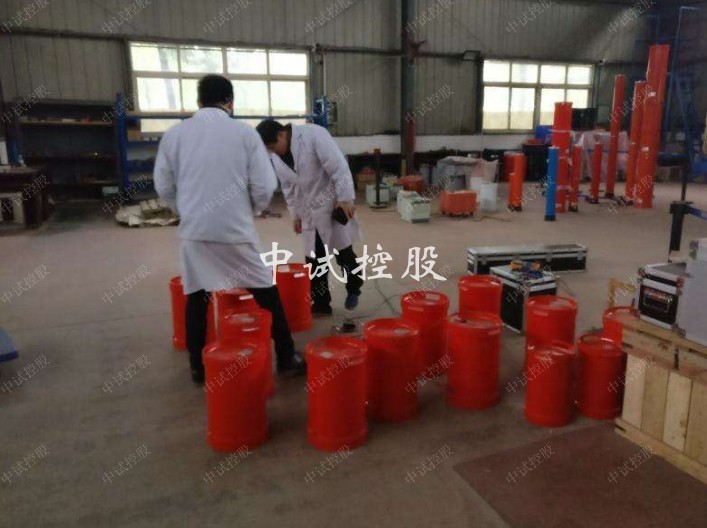

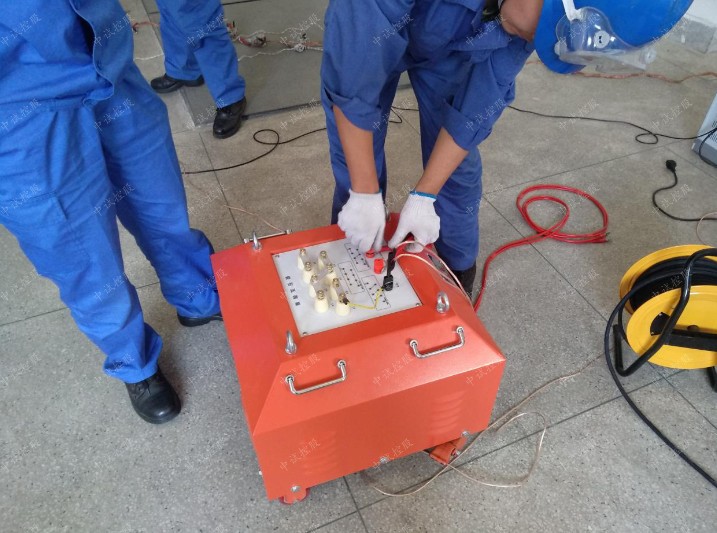

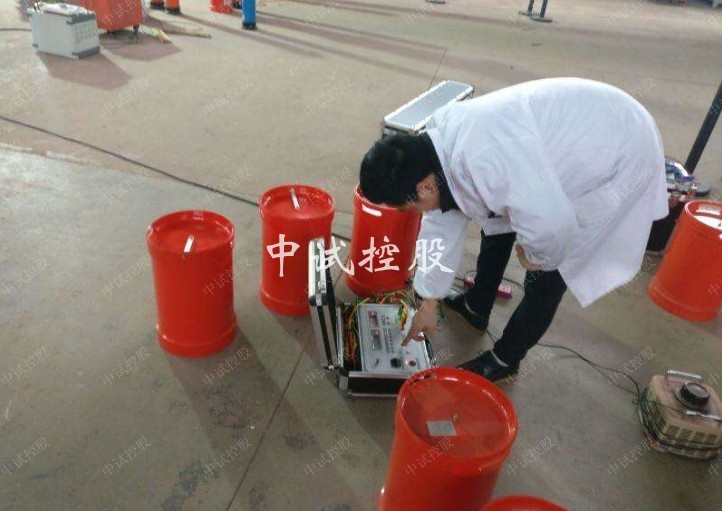

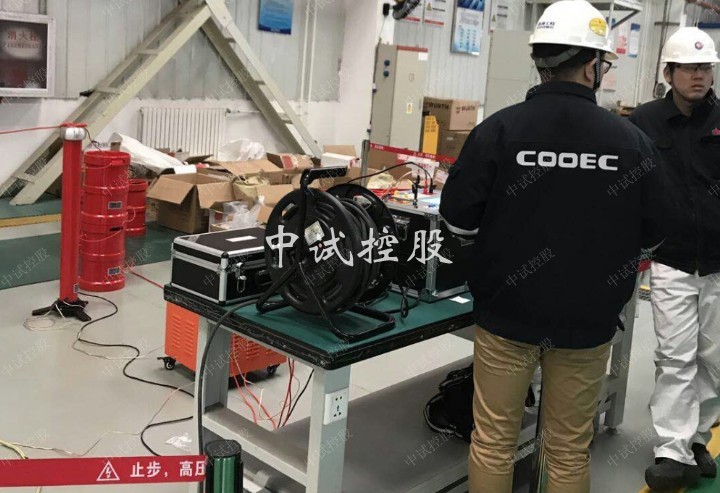

变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

◆ 谐振试验装置选配参考方案：
A. 电缆谐振试验装置选配参考方案
B. 发电机谐振试验装置选配参考方案
C. 变电站电器设备谐振装置选配参考方案
D. CVT校验用谐振升压装置选配参考方案

串联谐振

产品别称
变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、便携式电缆耐压试验装置
串联谐振产品特性

1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式
电缆耐压试验系统由此而诞生
2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合
现场搬运
3、电源采用220V单相电源或380V单电源，方便现场取电
4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电
动吊车

串联谐振技术指标：

额度输出电压	0～220kV(AC有效值)及以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
满负载工作时间	连续工作时间60min
系统品质因素	zui大负载下≥20
频率调节细度	0.1Hz
不稳定度	≤0.01%
工作电源	单相220V或三相380V±10%，工频50Hz±5%

35kV及以下电缆耐压装置配置表：

产品型号名称	控制箱	电抗器(干式)	励磁变(干式)	分压器	适用范围
BPXZ-44/22	2.5kW	1A/22kV二台	2.5kVA/1kV	25kV	10kV电缆≤1km
BPXZ-88/22	4kW	2A/22kV二台	4kVA/1kV	25kV	10kV电缆≤2km
BPXZ-132/22	6kW	2A/22kV三台	6kVA/1/3kV	60kV	10kV电缆≤3km 35kV电缆≤1km
BPXZ-176/22	7.5kW	2A/22kV四台	7.5kVA/1/3kV	60kV	10kV电缆≤4km 35kV电缆≤1km
BPXZ-264/22	10kW	2A/22kV六台	10kVA/1/3kV	60kV	10kV电缆≤6km 35kV电缆≤2km
BPXZ-330/22	15kW	2.5A/22kV六台	15kVA/1/3kV	100kV	10kV电缆≤8km 35kV电缆≤2km
BPXZ-640/32	25kW	2.5A/32kV八台	25kVA/1/3/5kV	200kV	10kV电缆≤10km 35kV电缆≤4km 110kV电缆≤1km

110kV及以上电缆耐压装置配置表：

产品型号名称	控制柜	电抗器(油浸式)	励磁变(油浸式)	分压器	适用范围
BPXZ-1300/130	50kW	5A/130kV二台	50kVA/3/5kV	150kV	35kV电缆≤2km 110kV电缆≤2km
BPXZ-2600/130	100kW	5A/130kV四台	100kVA/3/5/10kV	220kV	35kV电缆≤3km 110kV电缆≤3km 220kV电缆≤1.5km
BPXZ-3200/220	160kW	4A/220kV四台	160kVA/5/10kV	160kV	110kV电缆≤5km 220kV电缆≤3km
BPXZ-6400/220	320kW	8A/220kV四台	320kVA/5/10kV	320kV	110kV电缆≤10km 220kV电缆≤5km 500kV电缆≤1km
