分压器：测量调节器上的高压电压值和低压。

串联谐振是一种电路性质。同时也是串联谐振试验装置。

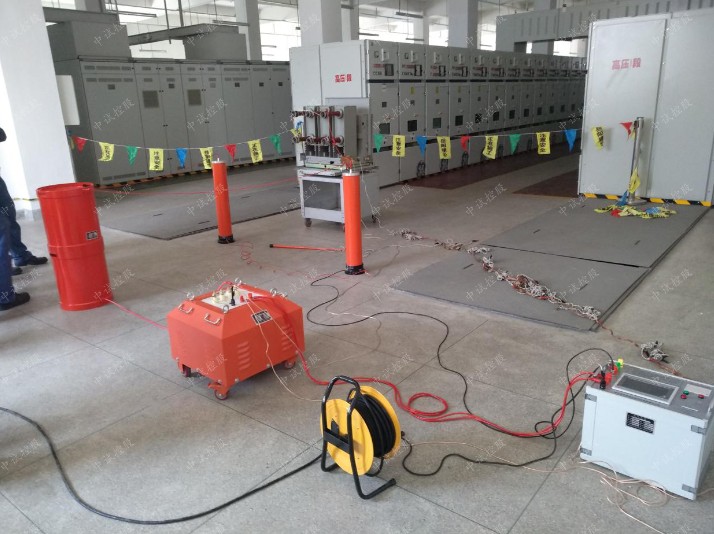

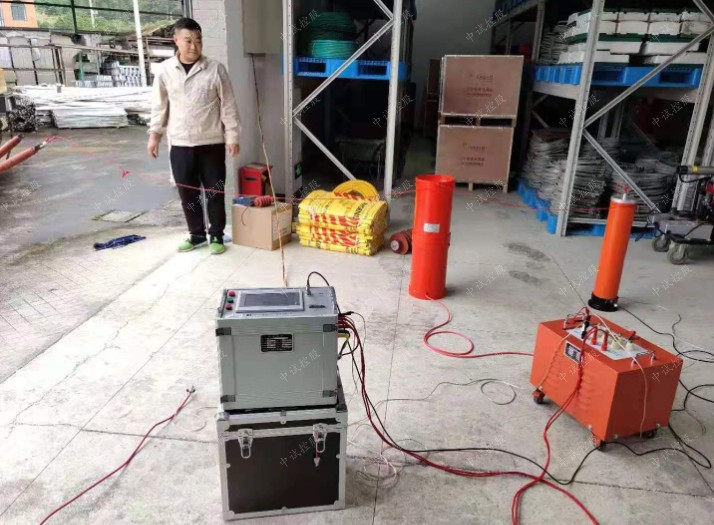

串联谐振试验装置分为调频式和调感式。一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。[1]

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压u与电流i的相位相同，电路呈现电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2+(XC-XL)^2=R，电路中总阻抗小，电流将达到大值。

我们已知，在回路频率时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用、串联谐振系统、变频串联谐振交流耐压试验装置、调频串联谐振装置、变频串联谐振试验装置，电缆交流耐压试验装置、串联谐振耐压试验设备，电缆耐压试验设备，调频串联谐振试验装置等。

满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.75uF,高试验电压不超过22kV。

所需电源容量减小。系列串联谐振试验装置是利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。

额定输入电流：15.7A

设备的重量和体积减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积减小，一般为普通试验装置的1/5～1/10。.改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防止了谐波峰值引起的对被试品的误击穿。

过电压高整定值为额定电压的1.1倍

部件作用

输出频率：20～300Hz

频率调节范围：30–300Hz

电容分压器

该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

所需电源容量减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
