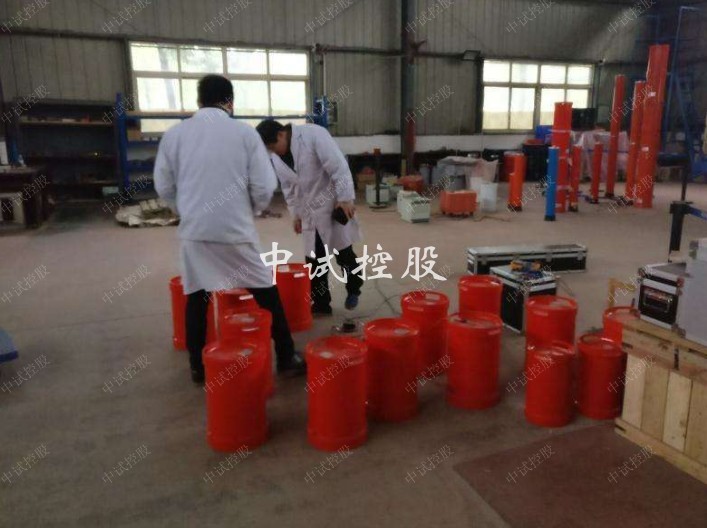

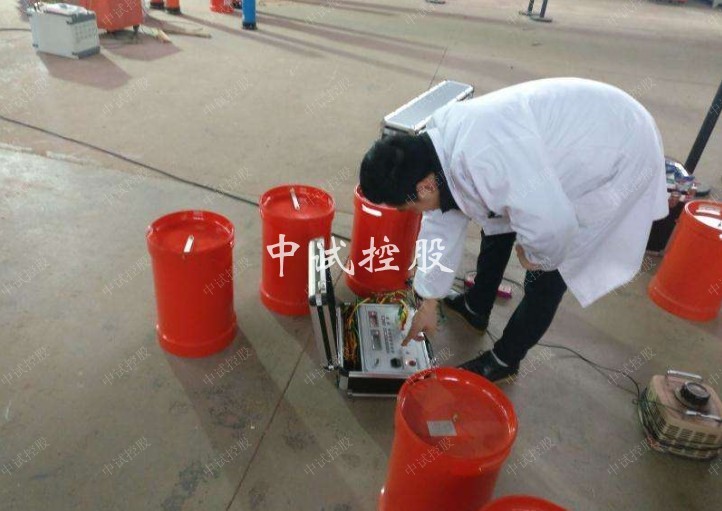

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。

串联谐振是一种电路性质。同时也是串联谐振试验装置。

串联谐振试验装置分为调频式和调感式。一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。[1]

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压u与电流i的相位相同，电路呈现电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2+(XC-XL)^2=R，电路中总阻抗小，电流将达到大值。

我们已知，在回路频率时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用、串联谐振系统、变频串联谐振交流耐压试验装置、调频串联谐振装置、变频串联谐振试验装置，电缆交流耐压试验装置、串联谐振耐压试验设备，电缆耐压试验设备，调频串联谐振试验装置等。

满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,高试验电压不超过52kV。

单台额定工作电流：1～10A（有效值）

电压测量精度：0.5%

总体技术规范

产品别称：串联谐振、变频谐振试验装置,变频串联谐振试验装置,串联谐振装置,变频串联谐振成套试验装置、变频串联谐振，调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、调频串联谐振电缆耐压试验设备，交流耐压试验设备，谐振变压器,串联谐振设备。

输出试验电流：1～10A交流有效值

谐振电压波形：正弦波，波形畸变率：<1%

串联谐振试验装置的谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿;

装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度，工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

电容分压器FRC-100 kV/1000pF
