细解试验变压器使用具体步骤

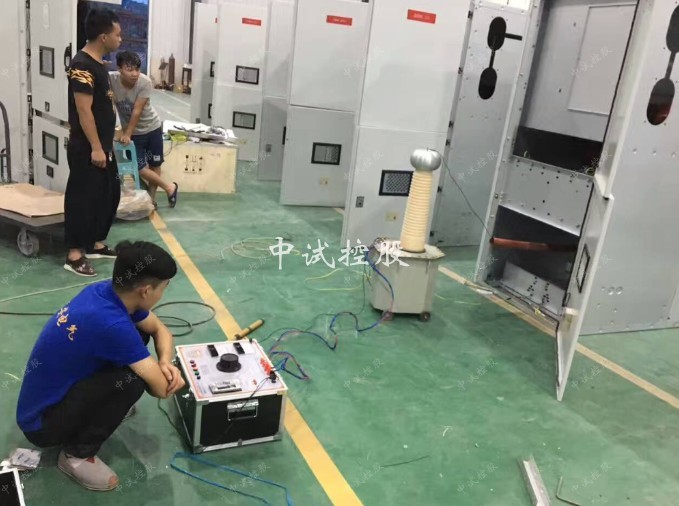

  试验变压器做工频耐压试验串激式使用接线方法.做工频耐压试验前,先根据串激式试验变压器的额定容量选择好限流电阻,(水电阻)的阻值,再根据被试品需加的高压电压值调整好放电球隙的球间距,为了提高对被试品施加电压的测量精度,应在高压侧接入FRC阻容分压器来监测串激式高压试验变压器的串激电压.

　　产品特点及技术参数

　　本系列试验变压器铁芯为单相芯式,该变压器紧固方式采用环氧板或钢材做夹件,试验革除了传统的穿芯螺杆.线圈为同心圆简多层塔式,低压线圈在内,高压线圈在外,该变压器仪表线圈为高压尾端的100V抽头.

　　试验变压器外壳设计成与器芯较适合的结构,试验交直流两用型试验变压器内的高压硅堆用特殊工艺封装在高压套管内.

　　试验变压器的具体步骤是什么

　　高压验电器验电,必须认真执行操作监护验电器一人操作的监护.首先,操作员后,监护人.验电器,你必须注意的额定电压适应,并测量电压等级的电气设施,它可能危及作业人员的人身安全或造成误判.电气检测,操作人员必须戴绝缘手套,穿绝缘靴,以防止跨步电压的伤害,对人体或接触电压.操作人员应手覆盖扣环*次调试后,部分电力设施.

　　高压验电器调试应该逐渐接近现场设施的发光或发声,只验证验电器的完整性.然后验电设施需要进行检测.同杆架设的多层线路验电应先天低后高的压力,先验后下上.绝缘是指从低指示灯金属衔接螺丝,直到盖固定环止的手段包括以下部分固定环的握手部分的一部分.绝缘握手,基础部分的电压水平,其长度是不一样的需要特别说明,使用高电压调试仪电气检测前,一定要仔细阅读说明书,检测,调试是否超周期,外观有无损坏,破碎受伤.

　　试验变压器操作过程注意事项

　　1、 试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作.

　　2、被试品主要部位应清除干净,保持*干燥,以免损坏被试品和带来试验数值的误差.

　　3、对大型设备的试验,一般都应先进行试验变压器的空升试验,即不接试品时升压至试验电压,以便校对好仪表的指示精度,调整好放电球隙的球间距.

　　4、做耐压试验时升压速度不能过快,并防止突然加压,例如调压器不在零位的突然合闸,也不能突然断电,一般应在调压器降至零位时分闸.
