电缆调频串并联谐振试验装置（6km/10kV/240mm²）

时间：2020-01-04

随着时代的发展，我们可以看到生活当中出现了很多的产品，让我们的生活变得更加的方便。其实要知道在我们生活当中出现的很多产品，他们在生产过程当中和保养过程当中也需要特别的重视才能够正常的运作，才能够给我们的生活提供特别多的方便。所以我们可以看到有一些特殊的设备，他们在运作-一段时间之后，必须要使用最好的电缆调频串并联谐振试验装置（6km/10kV/240mm²）才会使我们的生活更加的便捷。
包装精密
我们不管在买什么东西的时候都知道产品的包装是第一印象，包装好会让大家的好感度一度增加，那么电缆调频串并联谐振试验装置（6km/10kV/240mm²）就很好的做到了这一点，不管是系统的界面还是产品的包装大家都是比较认可，随后在体验一下那真的是没话说，好的包装不紧紧能很好的保护产品还可以很好的保护仪器或者系统。

方案说明：
A.本方案针对的试品对象仅限于文中所列项目，任何细微的改变均可能导致方案的变更，请勿随意套用；
B.本套装置的工作环境已经在文中明确限定，如果使用人员不重视，可能导致设备的损毁；
C.如有新技术在此设备中应用，我们不会对既往的方案进行修改，因此在您选择我们的产品时一定要让我们的销售工程师重新制定新的方案，此方案仅供参考。
本方案被试品以及试验要求是：10kV/240mm2电缆6000m，电容量≤2.04μF，试验频率为30-300Hz,试验电压22kV。
6km电缆调频式串联谐振试验装置解决方案如下：
Ⅰ.被试品试验工作环境
1.环境温度：－15℃ –45℃;
2.相对湿度：≤90%RH;
3.海拔高度: ≤2500米；
Ⅱ.串联谐振试验装置主要技术参数及功能
1.额定容量：420kVA；
2.输入电源：单相380V电压，频率为50Hz；
3.额定电压：35kV；70kV；140kV；280kV
4.额定电流：12A；6A；3A；1.5A
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8.温    升：额定负载下连续运行60min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11.测量精度：系统有效值1.5级；
Ⅲ.试验设备遵循标准
GB10229-88                         《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996                      《电力设备预防性试验规程》
GB1094.1-GB1094.6-96      《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》
Ⅳ.装置容量确定：
10kV/240mm2电缆6000m，电容量≤2.04μF，试验频率为30-300Hz,试验电压22kV。
使用电抗器8节并联，此时电感量=92/8=11.5H
f=1/2π√LC=1/(2×3.14×√11.5×2.04×10-6)=32.8Hz。
I=2πfCU试 =2π×32×2.04×10-6×22×103=9A
Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为420kVA/35kV，280kV;分八节电抗器，电抗器单节为52.5kVA/35kV/1.5A/92H通过组合使用能满足上述被试品的试验要求。

Ⅶ.串联谐振系统配置及其参数

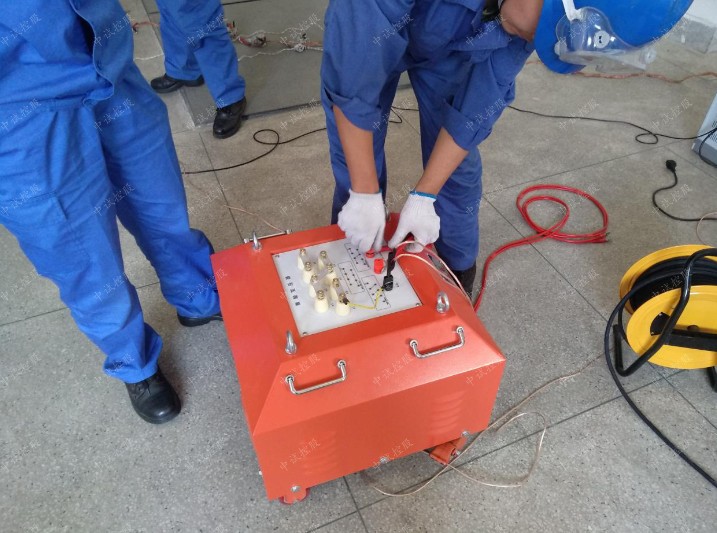

1.激励变压器JLB-10kVA/20kV/5kV/3kV/1kV/0.4kV          2台
a)额定容量：10kVA；
b)输入电压：380V，单相；
c)输出电压：20kV；5kV；3kV；1kV
d)结    构：干式；
e)重    量：约75 kg；
2.变频电源BPXZ-20kW/380V                           1台
a)额定输出容量：20kW
b)工作电源：380±10%V（单相），工频
c)输出电压：0 – 400V，单相，
d)额定输入电流：52.6A
e)额定输出电流：52.6A
f)输出波形：正弦波
g)电压分辨率： 0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率调节分辨率：≤0.1Hz
k)频率稳定度：    0.1%
l)运行时间：额定容量下连续60min
m)额定容量下连续运行60min元器件最高温度≤65K;
n)噪声水平：≤50dB
o)可实现以下功能
   1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
   2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时1.5分钟(全频扫). 频率分辨率0.01Hz
   3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
   4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
   5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作
   6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
   7)软件经过严格模拟运行检验，运行安全、稳定、可靠
   8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
   9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
   10)保护功能：具有断电、过流、过压及闪络保护功能；
        a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
        b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
        c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
        d)断电保护：试验电源断电后，装置能快速保护
   11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
   12)外观及操作界面充分采用人性化设计，美观大方，操作简便
   13)重量约30kg；
3.高压电抗器 DK-52.5kVA/35kV                  8节
a)额定容量： 52.5kVA;
b)额定电压：35kV；
c)额定电流：1.5A；
d)电感量：92H/单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结    构：干式；
g)重    量：约55kg；
4.电容分压器FC-300 kV -700 pF                 1套
a)额定电压： 300kV
b)高压电容量：700pF
c)介质损耗：tgσ≤0.5%；
d)分压比：1000：1
e)测量精度：有效值1.5级;
f)重    量：约20kg
