264KVA/22KV串联谐振试验装置
一、应用范围

变频串联谐振试验成套装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

264KVA/22KV串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验，适用于66KV、110KV、220KV、500KV、GIS交流耐压试验，适用于大型发电机组、电力变压器工频耐压适用于电力变压器的感应耐压试验

二、主要性能指标及特点

2．264KVA/22KV串联谐振试验装置的主要技术指标

（1）工作温度范围：-10~45℃

（2）工作湿度范围：≤90%

（3）海拔：≤1000m

（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）

                  50/60Hz

（5）供电电源容量：0-300KW

（6）额定输出电压：0-1000KV

（7）额定输出容量：0-35MVA

（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）

（9）频率调节分辨率：0.02Hz；  不稳定度≤0.05%

（10）噪音：≤60dB

（11）系统测量精度：1级

（12）输出波形：正弦波，波形畸变率≤1%

（13）电抗器Q值：30-120

（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护

2．2264KVA/22KV串联谐振试验装置主要特点

2．2．1体积小、重量轻，适合于现场使用

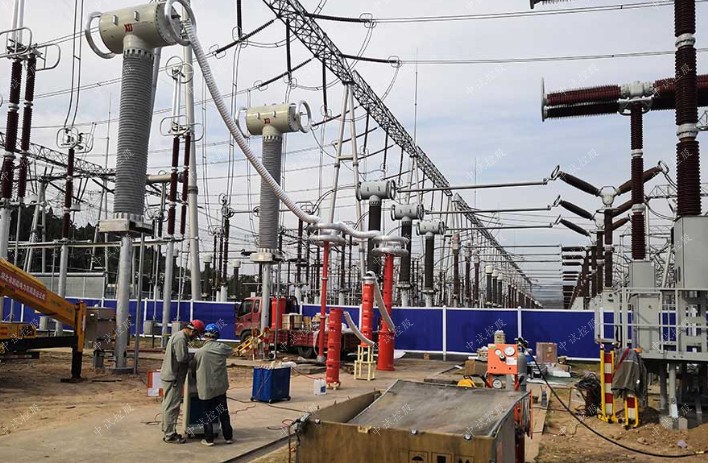

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

2．2．2安装可靠性高

变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

2．2．3试验的等效性好

采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和*性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。

    变频串联谐振试验成套装置是按照需方要求来定做。

264KVA/22KV串联谐振试验装置产品简介：

变频串联谐振耐压试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。
电压等级主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节（30--300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。由于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大、且大电流的工作电源现场不易取得，因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低，重量减轻，便于使用和运输。初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。因此现在大多采用变频谐振，可以得到更高的品质因数（Q 值），并具有自动调谐、多重保护、以及降低噪音、灵活的组合方式、单件重量轻等优点。

264KVA/22KV串联谐振试验装置主要特点：

1.稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
2.具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种功能，可任意切换使用

 3.具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置；

4.具备放电保护功能，在试品发生闪络时，或其他原因造成的谐振回路突然失谐，变频控制电源立即自动快速切断输出，并显示保护类型和闪落电压值；

5. 测量显示输出电压、输出频率及加压时间、保护动作类型等相关信息，在试验完成时电压自动下降到零位；

6.支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
7.系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。大液晶全中文界面平台技术.全触摸屏操作及显示，具备试验数据保存和查询功能。

264KVA/22KV串联谐振试验装置主要技术参数：

1.频率调节范围：30-300Hz

2.波形畸变率：≤1%

3.频率调节细度：0.1Hz

4.品质因素：装置自身Q≥30(f=45Hz)；

5.输入电压：三相380V/220v

6.输入容量：2-200KVA

7.额定容量：270kVA；

8.输出电压：45kV；90kV；180kV；270kV

9.输出电流：1-10A

10.输出功率：36-5000KVA

11.测量精度：系统有效值1.5级。

以下参数仅供参考：

264KVA/22KV串联谐振试验装置电缆常用选型参考：
