一、试验对象及试验要求

1．35kV/300mm2电缆交流耐压试验，长度1500m，电容量≤0.256μF，试验频率为30-300Hz,试验电压52kV。

2．10kV/300mm2电缆交流耐压试验，长度4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。

二、技术参数

1.额定容量：264kVA；

2.输入电源：单相380V电压，频率为50Hz；

3.额定电压：66kV；22kV

4.额定电流：4A；10A

5.工作频率：30-300Hz；

6.波形畸变率：输出电压波形畸变率≤1%；

7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8.温 升：额定负载下连续运行60min后温升≤65K；

9.品质因素：装置自身Q≥30(f=45Hz)；

10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.测量精度：系统有效值1.5级；

三、装置容量确定

35kV/300mm2电缆，长度1500m，电容量≤0.256μF，试验频率为30-300Hz,试验电压52kV。

频率取40Hz

试验电流 I=2πfCU试 =2π×40×0.256×10-6×52×103=3.4A

对应电抗器电感量 L=1/ω2C=62H,

设计6节电抗器，单节电抗器为44kVA/22kV/40H

验证: 10kV/300mm2电缆交流耐压试验，长度4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。

使用电抗器五并联，此时电感量为L=40/5=8H

试验频率f=1/2π√LC=1/(2×3.14×√8×1.48×10-6)=65Hz。

试验电流 I=2πfCU试 =2π×65×1.48×10-6×17.4×103=10A

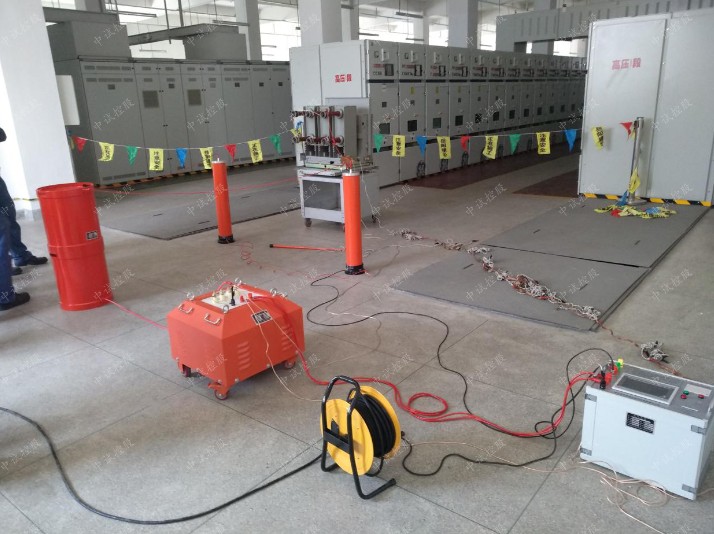

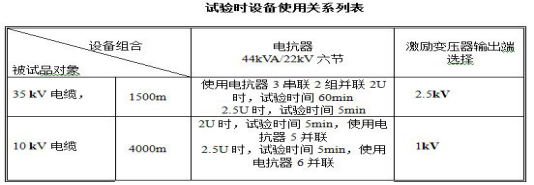

结论：串联谐振装置容量定为264kVA/66kV，分6节电抗器，电抗器单节为44kVA/22kV/2A/40H通过组合使用能满足上述被试品的试验要求。

四、组成部分

1.激励变压器JLB-10kVA/1/2.5kV/0.4kV 1台

a)额定容量：10kVA；

b)输入电压：380V，单相；

c)输出电压：1kV；2.5kV ；

d)结 构：干式；

e)重 量：约45kg；

2.隔离变压器10kVA/0.22kV/0.4kV 1台

a)额定容量：10kVA；

b)输入电压：220V，单相；

c)输出电压：400V，单相；

d)结 构：干式；

e)重 量：约25kg；

3.变频电源10kW/380V 1台

a)额定输出容量：10kW

b)工作电源：380±10%V（单相），工频

c)输出电压：0 – 400V，单相，

d)额定输入电流：25A

e)额定输出电流：25A

f)输 出 波 形：正弦波

g)电压分辨率： 0.01kV

h)电压测量精度：0.5%

i)频率调节范围：30 – 300Hz

j)频率调节分辨率：≤0.1Hz

k)频率稳定度： 0.1%

l)运 行 时 间：额定容量下连续60min

m)额定容量下连续运行60min元器件最高温度≤65K;

n)噪 声 水 平：≤50dB

4.高压电抗器DK-44kVA/22kV 6节

a)额定容量：44kVA;

b)额定电压：22kV；

c)额定电流：2A；

d)电 感 量：40H/单节；

e)品质因素：Q≥30 (f=45Hz)；

f)结 构：干式；

g)重 量：约30kg；

5.电容分压器FR-70 kV -1000pF 1套

a)额定电压：70kV；

b)高压电容量：1000pF

c)介质损耗：tgσ≤0.5%；

d)分 压 比：1000：1

e)测量精度：有效值1.5级;

f)重 量：约8kg；
