Ⅶ.串联谐振系统配置及其参数
1.激励变压器JLB-30kVA/3kV/0.4kV           1台
a)额定容量：30kVA；
b)输入电压：380V，单相；
c)输出电压：3kV；
d)结    构：干式；
e)重    量：约165 kg；

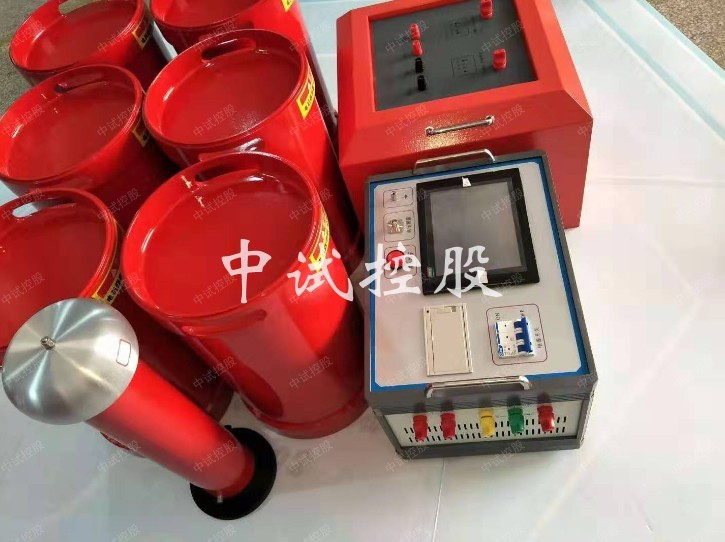

2．变频电源BP-30kW/380V                          1台
a)额定输出容量：30kW
b)工作电源：380V，工频
c)输出电压：0 – 400V，单相，
d)额定输入电流：75A
e)额定输出电流：75A
f)输 出 波 形：正弦波
g)电压分辨率： 0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率调节分辨率：≤0.1Hz
k)频率稳定度：    0.1%
l)运 行 时 间：额定容量下连续60min
m)额定容量下连续运行60min元器件最高温度≤65K;
n)噪 声 水 平：≤50dB
o)可实现以下功能
   1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
   2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时1.5分钟(全频扫). 频率分辨率0.1Hz
   3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
   4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
   5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作
   6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
   7)软件经过严格模拟运行检验，运行安全、稳定、可靠
   8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
   9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
   10)保护功能：具有断电、过流、过压及闪络保护功能；
        a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
        b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
        c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
        d)断电保护：试验电源断电后，装置能快速保护
   11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
   12)外观及操作界面充分采用人性化设计，美观大方，操作简便
   13)重量约45kg；

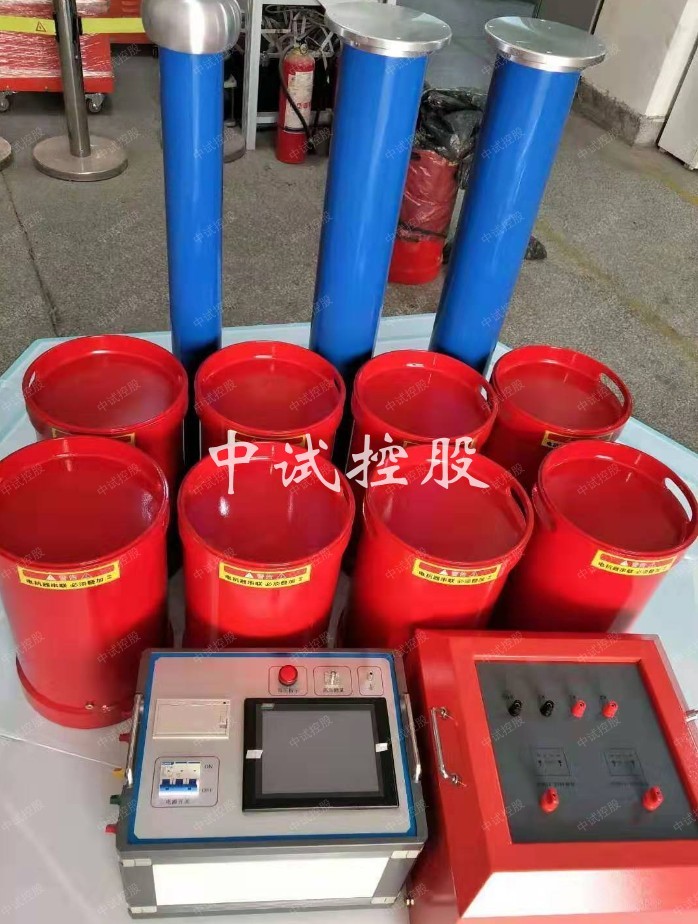

3．高压电抗器DK-67.5kVA/27kV                  8节
a)额定容量：67.5kVA;
b)额定电压：27kV；
c)额定电流：2.5A；
d)电 感 量： 60单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结    构：干式；
g)重    量：约65kg；
4．电容分压器FR-100 kV -1500 pF                1套
a)额定电压：100kV；
b)高压电容量：1500pF
c)介质损耗：tgσ≤0.5%；
d)分 压 比：1000：1
e)测量精度：有效值1.5级;
f)重    量：约10kg；

Ⅷ.总结：6km电缆调频式串联谐振试验装置解决方案为：BPXZ-540kVA/54kV调频式串联谐振试验装置
