405KV高压电缆串联谐振耐压试验装置 可对各种规格的等电力电缆、GIS、断路器、套管进行交流耐压试验，通过一定的频率限制，还可检测大型发电机组、电力变压器、互感器等电气设备的耐压水平。

405KV高压电缆串联谐振耐压试验装置总体技术功能
   1、变频串联谐振试验装置以调整输出频率激发串联谐振.
   2、变频串联谐振耐压成套装置包括以下基本部件：
      变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
   3、405/200变频串联谐振耐压装置系统功能满足以下试验要求：
   3.1满足：35kv试验电压以下的，开关、刀闸、变压器等耐压试验。
      110kv变电站所有电气主设备的交流耐压试验。
      35kv电缆，S=300mm2，长度1000m
      110kv电缆，S=185mm2，长度500m
   3.2以下环境条件下能够不影响正常试验：
      温度范围：—10～45℃
      海拔高度：≤2000m 相对温度：≤90%

405KV高压电缆串联谐振耐压试验装置具体技术性能参数
1 .变频电源2000-20/0.4 20KVA
  输入AC380V
  输出AC0-380V台1 36kg
2 .励磁变压器20/0.4 20KVA
  输入380V/40A
  输出3500V/7000V台1 150kg
3 .高压电抗器45/1.5/150H台6 56kg
4 .电容分压器分体TRF/0.001
  200kv 220KV/100V台1 42kg
5.高压均压环 直径500 只1
6 .附件箱 ：输入输出专用线、橡胶软连线、分压屏蔽
  线、接地软线 套1

 技术指标

（1）工作温度范围：-10~45℃

（2）工作湿度范围：≤90%

（3）海拔：≤3500m

（4）供电电源电压：220V±10%、单相（15KW及以下）50/60Hz

（5）供电电源容量：10KW

（6）额定输出电压：60KV

（7）额定输出容量：    KVA

（8）工作频率范围：30-350Hz（亦可根据用户要求放宽频率范围）

（9）频率调节分辨率：0.02Hz；   不稳定度≤0.05%

（10）噪音：≤60dB

（11）系统测量精度：1级

（12）输出波形：正弦波，波形畸变率≤1%

（13）电抗器Q值：20-120

（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护

特点：

5．1串并联谐振试验装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
5．2串并联谐振试验装置具有体积小、重量轻、特别方便野外试验。
5．3串并联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
5．4串并联谐振试验装置具有操作极具简单，并具有手动和自动两档。

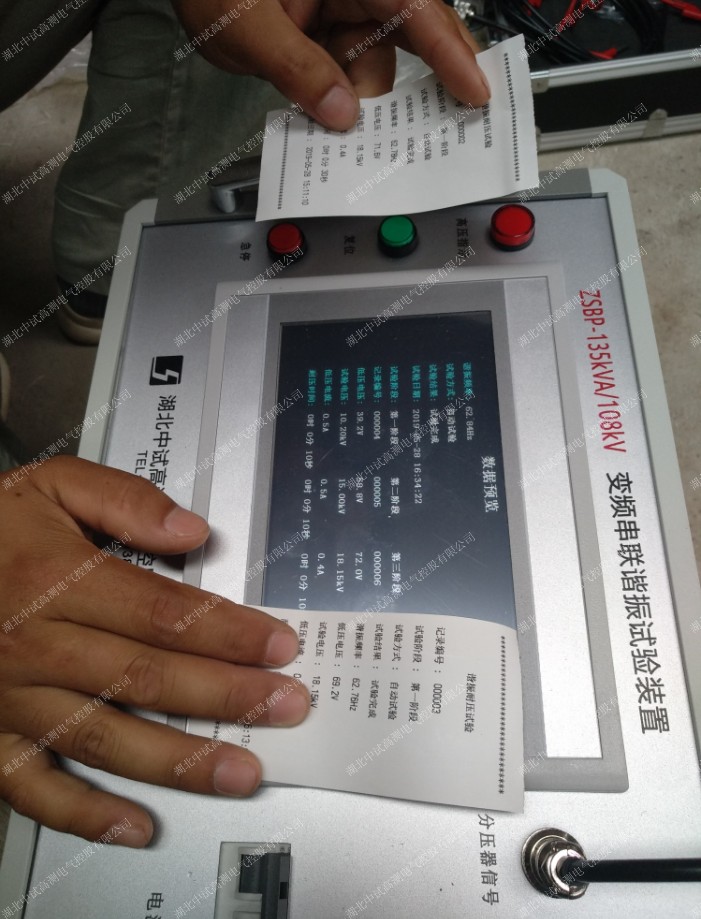

5．5串并联谐振试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。
5．6串并联谐振试验装置具有试品击穿后无过电压之虞，对试品的损坏相当小。
