10KV35KV电缆变频串联谐振耐压装置， 变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

产品特性：

  ◆ 体积小、重量轻，适合于现场使用

  变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

  ◆ 安装可靠性高

  变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

  ◆ 试验的等效性好

  采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和*性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。

产品参数：

  ◆ 工作温度范围：-10~45℃
  ◆ 工作湿度范围：≤90%
  ◆ 海拔：≤1000m
  ◆ 供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）
                   50/60Hz
  ◆ 供电电源容量：0-300KW
  ◆ 额定输出电压：0-1000KV
  ◆ 额定输出容量：0-35MVA
  ◆ 工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）
  ◆ 频率调节分辨率：0.02Hz；   不稳定度≤0.05%
  ◆ 噪音：≤60dB
  ◆ 系统测量精度：1级
  ◆ 输出波形：正弦波，波形畸变率≤1%
  ◆ 电抗器Q值：30-120
  ◆ 系统具有IGBT、过电压、过电流、试品闪络等全自动保



遵循标准：

GB10229-88            《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997  《高电压试验技术》



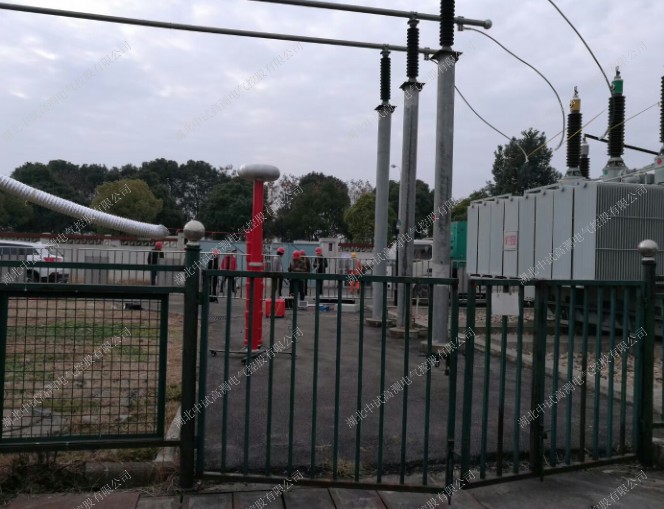

产品简介：

  是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

  ◆ 适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验
  ◆ 适用于66KV、110KV、220KV、500KV、GIS交流耐压试验
  ◆ 适用于大型发电机组、电力变压器工频耐压
  ◆ 适用于电力变压器的感应耐压试验

关键词：10KV35KV电缆变频串联谐振耐压装置、10KV35KV电缆变频串联谐振耐压装置



ZSBP-75KVA/75KV触摸屏变频串联谐振成套装置220v

一、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  75KVA；

  3、输出电压：     75KV，

  4、输出电流：      1A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求



三、系统配置及具体参数

1、变频控制电源8KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  8KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  32A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重  量：16Kg

2、 励磁变压器8KVA            1台

a) 额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：  2KV；4KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

  h) 重   量：    50Kg;

3、高压电抗器 25/25         3台

a) 额定容量：   25KVA

b) 额定电压：   25KV

c) 额定电流：  1A

e) 品质因素：  Q≥30

f) 结    构：  油浸式；

    g)  重    量：40Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-80/0.001                 1台

a) 额定电压：    80KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300H_Z内分压比不变。

四、供货清单一览表

序号	设备名称	型号规格	单位	数量
1	变频电源	10KW	台	1
2	励磁变压器	8KVA	台	1
3	高压电抗器	25/25(25KV/1A)	台	3
4	电容分压器	80/0.001	台	1
5	附件箱	专用	套	1

五、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）  耐压试验：1.1额定电压下，耐压1min；

（2）  短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；
