35KV变频串联谐振试验装置现货，Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

技术特点：

1、全国少数通过国家权威部门--电力工业电气设备质量检验测试中心严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全;

2、体积小，重量轻，特别适合现场使用;

3、能灵活整定实验电压、调频范围、加压时间;

4、具有计算机通讯接口，便于通讯和试验数据管理;

5、分辨率高、频率分辨率为0.001HZ;

6、符合国标要求:有监测峰值/√2功能，可实时监测试验波形;

7、过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;

8、 设备自带微型打印机，可及时打印保存试验数据;

9、 按标准抗振和防尘设计，耐长途运输和严酷使用环境;

10、 一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示试验数据、试验状态，并有实时操作步骤提示功能;

11、 独有软件校准功能，方便用户校准表计，确保高电压值准确度;

主要应用：

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

◆广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。

产品简介：

 是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

主要配置：

由变频电源、励磁变压器、电抗器、分压器组成。

附:部分常用型号和典型配置

工作原理：

我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

关键词：35KV变频串联谐振试验装置现货、35KV变频串联谐振试验装置现货



ZSBP-500kVA/200kV变频串联谐振耐压试验装置设备应用

  （一）交联乙烯电缆的交流耐压

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；

（二）发电机的交流耐压

激励变压器接线用法：

用于10kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接3/4kV；

用于20kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4/5kV；

用于27.5kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如6/7kV；

（三）变压器等其他被试品的交流耐压

激励变压器接线用法：

用于10kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接2kV；

用于35kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4kV；

用于110kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5kV；

试验时使用关系表

设备组合 试品		电抗器86kVA/53kV 6节	激励变压器输出端选择
满足10kV电缆, (试验电压22kV,试验时间5min)	0-1000m	使用电抗器1节	2kV
	1000-2000m	使用电抗器2节并联 以此类推	2kV
满足35kV电缆, (试验电压52kV,试验时间60min)	0-660m	使用电抗器2节串联 以此类推	4kV
满足110KV/100000KVA的变压器试验时间1min)		使用电抗器4/5节串联	4kV
满足110kV电缆, (试验电压128kV,试验时间60min)	0-800m	使用电抗器3串2组并联
满足10.5KV/50WM的发电机试验时间1min)		使用电抗器3节并联	4kV

*满足试品范围：

1、满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。试验时间：60分钟

2、满足35KV/31500KVA及以下变压器（容量不限）的交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤72kV。试验时间：1分钟

3、满足35KV及以开关，互感器等交流耐压试验，电容≤0.006uF,试验频率30~300Hz,试验电压U≤95kV。试验时间：1分钟

4、满足110KV及以开关，互感器等交流耐压试验，电容≤0.006uF,试验频率30~300Hz,试验电压U≤184kV。试验时间：1分钟

第四章   变频串联谐振控制箱的详细介绍

一、技术参数及功能描述

1、技术参数

u 输入电源:

电压： 380/220V±10%

频率： 45/65Hz

u 输出电压：0-500V；

u 输出波形：正弦波

u 频率调节范围：30-300Hz

u 频率分辨率：0.01Hz

u 频率稳定度：0.1%

u 频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

u 电压分辨率：0.1kV

u 电压测量精度：1.5%±200V

u 电压步进值： 1%，0.5%，0.1%，0.01%

u 运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

u 波形为脉宽电压调节的方波。

u 内部由ARM控制，操作功能得到优化,操作简单。

u 自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

u 自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

u 耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作。

u 实时显示试验状态，用户可根据试验状态进行相应操作。

u 强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

u 试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

u 数据查询功能,根据试验日期查询以往的试验数据。

二、系统硬件说明

1、面板外观（如下图）

（注意： 电源接入变频电源插座且面板上空开合上时，变频电源输出插座上已经带电，此时严禁碰触此插座金属部分。应在合空开前接好所有试验连线。）

1.1现场变压器交流耐压试验图

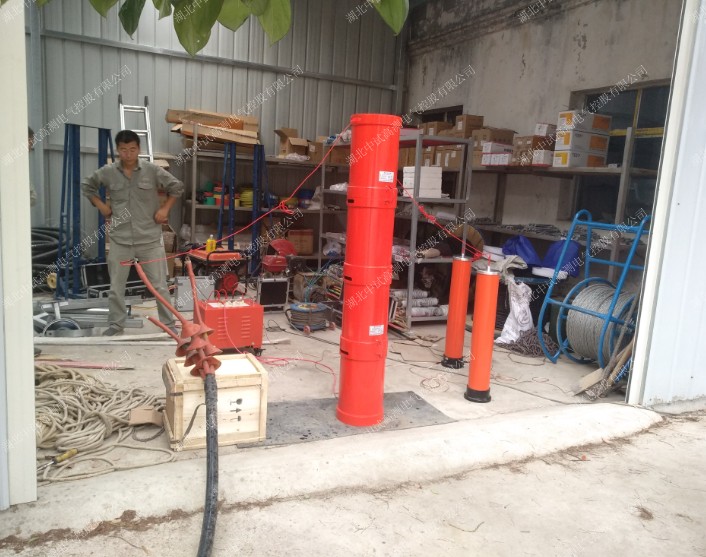

1.2 现场电缆1千米交流耐压试验图

三、手动/自动试验

1、手动试验

检查试验线路,确保线路无误后，合上电源开关。仪器显示如下图：

（1）按【手动试验】键进入试验参数设置.（见下图）包括以下参数：

试验电压设置

【参数设置】在设置参数过程中，每次设完当前参数按下小键盘上OK才能进入下一项设置（不是界面上确定键）

【试验电压】试验过程中要升到的目标电压值。

【耐压时间】试验过程中的耐压时间，时间到自动停机（最大99分钟）。

【分压变比】高压分压器的分压比（分压变比是根据当前分压器的实际变比值填入，注意不能填错，否则高压测量数据出错。）

【过压保护】试验过程中的最高电压，默认为目标电压1.1倍，用户可自己设置，但不能超过1.1倍。试验电压超过此设定值则保护停机

【过流保护】试验过程中的最大电流设定值，超过则保护停机

     （2）按【确定】键进入试验确认界面。（见下图）

按【确定】键仪器充电合闸进入试验界面（如下图）

2.1手动试验中手动调频手动升压；（1） 此时调节频率加和减寻找谐振点（寻找扫频过程中某一点的最高电压值，并且“测频”的频率值应与试验频率接近）谐振点找到后调节电压加和减开始升压。

（2）升到目标值后设备自动开始计时，此时设备会提示正在耐压，耐压时间由黑色变成红色倒计时。（见下图中耐压时间数字部分）

重点推荐使用---2.2 手动试验中自动调频手动升压(简称半自动试验)

如图

1.按下扫频键后40秒钟自动找到谐振点如下图

2.找到谐振频率点之后提示：

3.此时有两种选择；按下手动升压后，就需要人来控制升压，点击调压+，- 键就可以达到你所需要的目标值；按下自动升压机器就会完成你所需要的目标值。

当升压到所需要的目标值后如下图：

4.升到目标值后设备自动开始计时，此时设备会提示正在耐压，耐压时间由黑色变成红色倒计时。（见下图中耐压时间数字部分）计时结束后控制箱会自动降压停机。如下图：

6.上图中各显示项说明如下：

1.   显示屏上部方框部分为当前试验状态及类型提示。

2.  【试验电压】 试验时被试品上高压值。本仪器为峰值/√2（等                                  同于纯正弦波时的有效值）。

3.  【试验频率】 仪器输出电压的频率值。

4.  【目标电压】 试验过程中的高压目标值。

5.  【耐压时间】 达到目标电压后设备自动开始耐压计时。

6.  【电流】     仪器的输出电流值。

7.  【调压】     仪器的电压输出百分比（最大99.99%）。

8.  【测频】     高压测量信号的频率值。

9.  【Q 值】     谐振系统的品质因数。

10.【过压】    高压的最大保护值。

11.【过流】    仪器输出电流的最大保护值。

12.LCD屏下部分别为电压和频率调节的步进值，可按对应的调节按钮改变（循环变化）。

注意：手动控制加压，并选择适当的步进值以免系统高电压快速变化，产生过压，对被试品，试验系统产生危害

7.试验结束如下图：

备注：任何情况下可按【返回】键返回上一界面或开机界面。

2、自动试验

（1）按【自动试验】键进入试验参数设置.（见下图）包括以下参数：

自动试验和手动试验过程设置一样

【参数设置】在设置参数过程中，每次设完当前参数按下小键盘上OK才能进入下一项设置（不是界面上确定键）

【目标电压】试验过程中要升到的目标电压值.

【目标电压】试验过程中要升到的目标电压值。

【耐压时间】试验过程中的耐压时间，时间到自动转入下一阶段或停机

   说明：

        1.目标电压及耐压时间最多可设置5个阶段，前一阶段耐压时间到并且下一阶段不为零时调整电压至下一阶段目标电压值继续耐压，否则降压停机。

        2.目标电压的设置不能超过系统的最大电压值。

        3.目标电压或耐压时间有一个设置为零，则此阶段和下一阶段皆无效

4.目标电压及耐压时间至少有一个阶段不全为零，否则在开始试验时出现如下提示界面：

      【扫频范围】自动试验寻找谐振点时的频率输出范围，在已知被试品容量的情况下可计算出谐振频率，根据计算频率加减20Hz作为扫频范围，节省试验时间。

       其它参数设置  与手动试验参数设置相同。

      参数修改操作与手动试验参数修改相同。

 （3）按【确定】键直到进入试验界面（各显示项与手动试验相同）。

         .

 1.扫频如下图



2.扫频找到谐振点后开始升压如下图

3.升到试验目标电压值后

4.耐压时间到了后如下图

5.异常现象提示

***：当出现这个界面时用户根据自己的现场实际情况对照来解决问题

四、数据管理/报表

需要查询以往的试验报告，选择【数据管理】（下图）。

根据试验日期选择查询序号（最多50组数据），按【确定】按钮，显示试验报告如下图：

按【打印】键可进行打印。

按【返回】键返回上一界面。

五、串谐计算。为了用户更好更快的完成试验，多用计算公式可以节约时间和少带设备

。
