10KV 电缆交流耐压装置 串联谐振，广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。

工作原理：

我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

主要应用：

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

◆广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。

技术特点：

1、全国少数通过国家权威部门--电力工业电气设备质量检验测试中心严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全;

2、体积小，重量轻，特别适合现场使用;

3、能灵活整定实验电压、调频范围、加压时间;

4、具有计算机通讯接口，便于通讯和试验数据管理;

5、分辨率高、频率分辨率为0.001HZ;

6、符合国标要求:有监测峰值/√2功能，可实时监测试验波形;

7、过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;

8、 设备自带微型打印机，可及时打印保存试验数据;

9、 按标准抗振和防尘设计，耐长途运输和严酷使用环境;

10、 一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示试验数据、试验状态，并有实时操作步骤提示功能;

11、 独有软件校准功能，方便用户校准表计，确保高电压值准确度;

产品简介：

 是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

主要配置：

由变频电源、励磁变压器、电抗器、分压器组成。

附:部分常用型号和典型配置

关键词：10KV 电缆交流耐压装置 串联谐振、10KV 电缆交流耐压装置 串联谐振

满足试品范围：

1、满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。试验时间：60分钟

2、满足35KV/31500KVA及以下变压器（容量不限）的交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤72kV。试验时间：1分钟

3、满足35KV及以开关，互感器等交流耐压试验，电容≤0.006uF,试验频率30~300Hz,试验电压U≤95kV。试验时间：1分钟

4、满足110KV及以开关，互感器等交流耐压试验，电容≤0.006uF,试验频率30~300Hz,试验电压U≤184kV。试验时间：1分钟

变频串联谐振控制箱的详细介绍

一、技术参数及功能描述

1、技术参数

u 输入电源:

电压： 380/220V±10%

频率： 45/65Hz

u 输出电压：0-500V；

u 输出波形：正弦波

u 频率调节范围：30-300Hz

u 频率分辨率：0.01Hz

u 频率稳定度：0.1%

u 频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

u 电压分辨率：0.1kV

u 电压测量精度：1.5%±200V

u 电压步进值： 1%，0.5%，0.1%，0.01%

u 运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

u 波形为脉宽电压调节的方波。

u 内部由ARM控制，操作功能得到优化,操作简单。

u 自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

u 自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

u 耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作。

u 实时显示试验状态，用户可根据试验状态进行相应操作。

u 强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

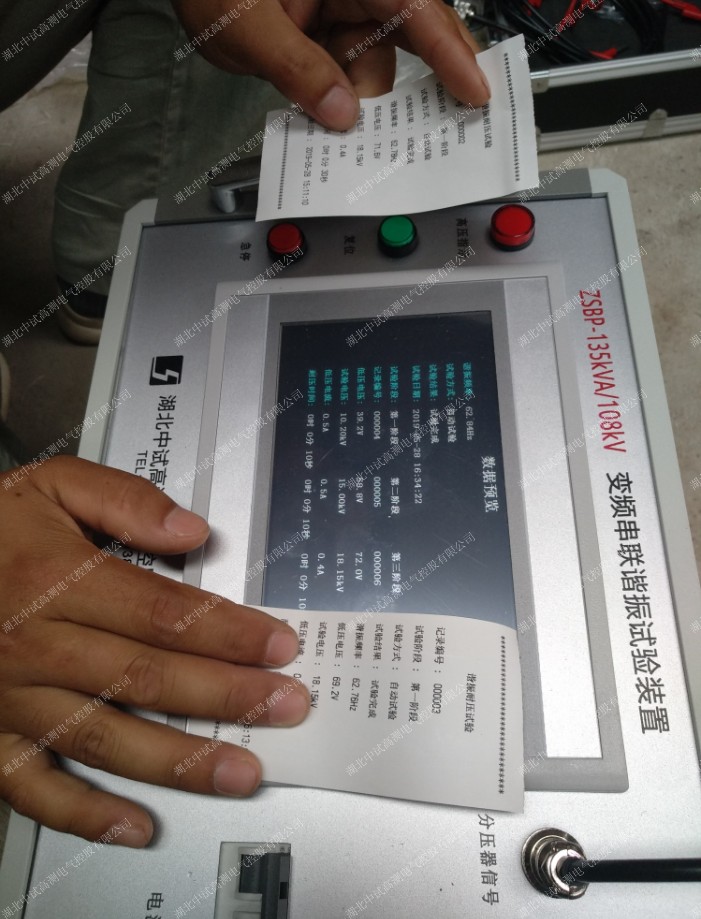

u 试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

u 数据查询功能,根据试验日期查询以往的试验数据。
