ZSBP—405kvA/200kv 调频式串并联谐振试验装置技术方案

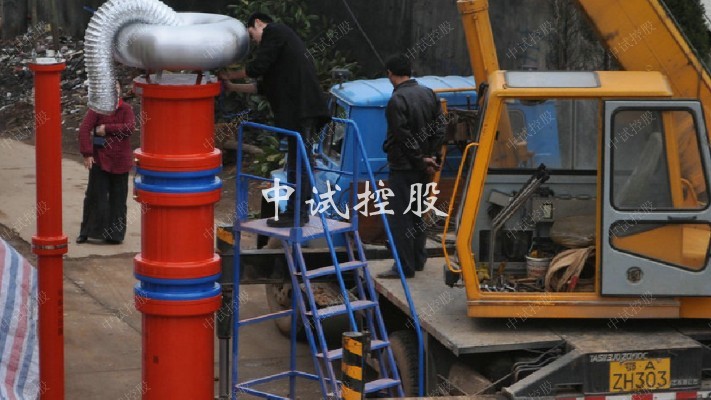

1、串并联谐振基本原理：
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

2、串并联谐振试验装置特点：
2．1串并联谐振试验装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2．2串并联谐振试验装置具有体积小、重量轻、每件重量不超过50kg、特别方便野外试验。
2．3串并联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
2．4串并联谐振试验装置具有操作极具简单，并具有手动和自动两档。
2．5串并联谐振试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。
2．6串并联谐振试验装置具有试品击穿后无过电压之虞，对试品的损坏相当小。
2．7串并联谐振试验装置试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

3、使用环境条件：
3．1 周围空气温度：
       最高温度：+45℃       最低温度：-10℃；
       最大日温差：35k       日照强度：0.1w/cm²
3．2 海拔高度：≤2000m ；
3．3 相对湿度：≤90 %
3．4 安装放置地点平坦，电抗器安装倾斜度不小于5⁰ ；
3．5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

4、适用范围：
4．1满足300mm²/110KV电缆，长度400m的交流耐压试验。

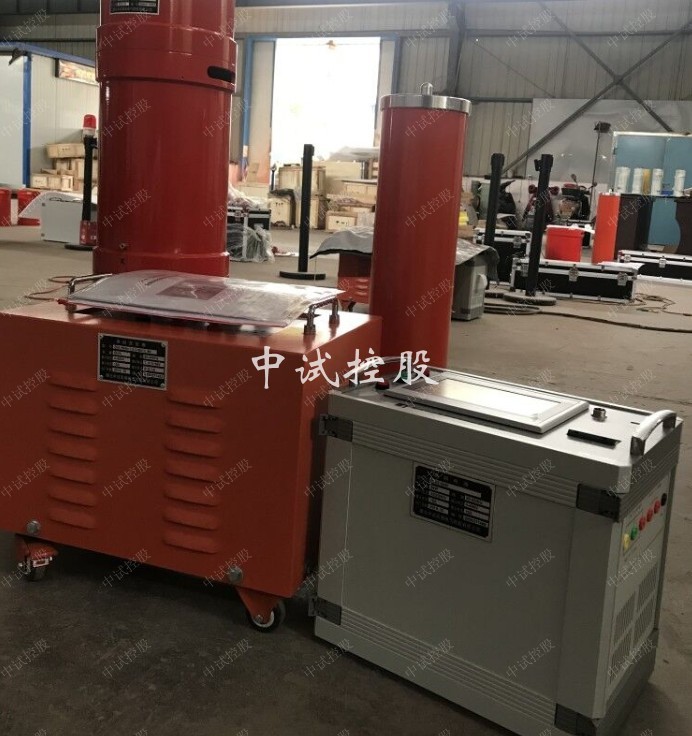

5、设备具体配置
5．1试验要求：
5．1．1．300mm²/110kv电缆的交流耐压试验，试验时间60min，试验电压52kv，试验频率30～300Hz，等效电容量为0.209×3=0.627uF。
5．2 电抗器的设计：
5．2．1. 300mm²/110kv电缆的交流耐压试验，试验时间60min，试验电压52kv，试验频率30～300Hz，等效电容量为0.627uF。当频率为40Hz时。
试验电流I=ωC_XU_试=2×3.14×40×0.627×52×10^-3=8.2A
对应电抗器电感量L=1/ω²C =25H

5．3 电抗器的配置：
5．3．1．300mm²/110kv电缆的交流耐压试验，最高试验电压52kv，为方便使用，将电抗器分六节，每节电抗器电压为30KV，每节电流为3.5A，每节电感量为40H。
验证：
1) 300mm²/110kv电缆的交流耐压试验，试验时间60min，试验电压52kv，试验频率30～300Hz，等效电容量为0.627uF。使用六台电抗器二串三并其额定电感量为26.6H，额定电压为60KV额定电流为10.5A。
试验频率：f=1/2π√LC = 38.9Hz
试验电流I=ωC_XU_试=2×3.14×38.9×0.627×52×10^-3=8A

5．4励磁变压器的配置
5．4．1．因品质因数Q值在额定负载下不小于25，所以，励磁变压器为电抗器总容量105×6=630kvA，除以品质因数25得25.2KvA取30KvA。
5．4．2．配置的励磁变压器规格为30kvA/2.5kv/5kv。

5．5 调频电源的配置：
5．5．1．调频电源的容量等于或大于励磁变压器的容量取30kvA。
5．5．2．配置的调频电源的规格为30kvA。

5．6 电容分压器的配置
5．6．1．因110kv电缆的交流耐压试验电压为52kv，所以，电容分压器电压为60kv、电容量为1000PF。
5．6．2．配置1台的电容分压器规格为60kv/0.001uF。

5．7 补偿电容器配置：
5. 7．1．因最高试验电压为52kv ，所以补偿电容电压为60kv，配置补偿电容器为：60kv/0.0125uF。
