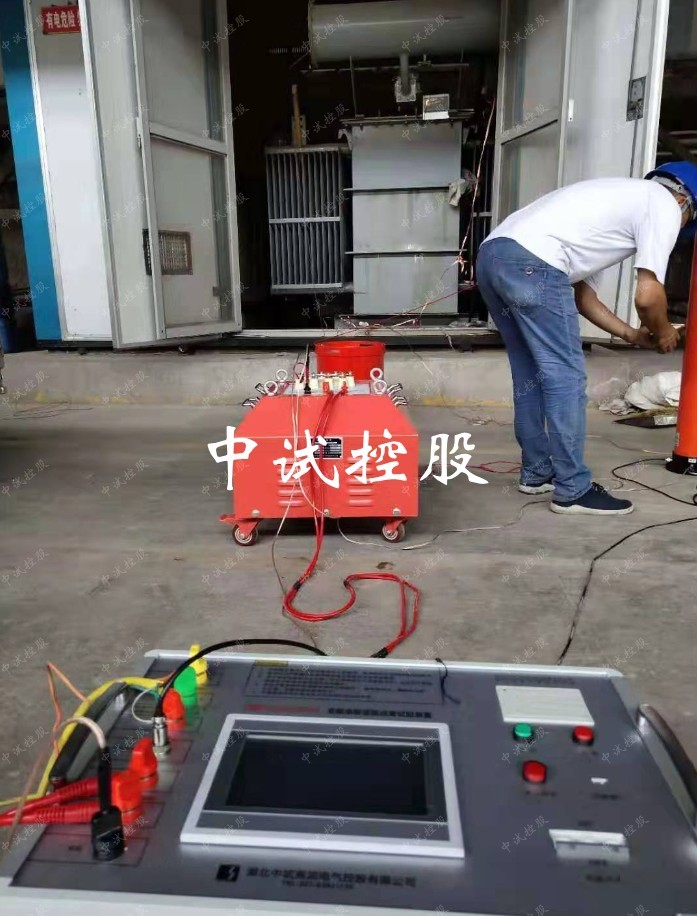

ZSBP-810kVA/130kV变频串联谐振试验装置技术方案
1、设备适用范围
1．1 满足630mm²/110kV交联电缆，长度1000m的交流耐压试验。

2、设备制造引用和执行标准
DL/T849.6—2004      《高压谐振试验装置》
GB 6450—1986        《干式电力变压器》
DL/T848.2—2004      《试验变压器》
GB/10229—1988       《电抗器》
GB/T11920—1989      《控制装置通用技术条件》
GB/T16927.1—1997    《高电压试验技术》
IEC358—1990         《耦合电容器和电容分压器》
GB311.1              《高压输变电设备的绝缘配合》
DL/T846—2004        《高电压测试设备通用技术条件》
Q/CSG10007—2004    《电力设备预防性试验规程》
GB7328—87          《变压器和电抗器的声级测量》
DL474。4—1992      《交流耐压试验》

3、使用环境条件
3．1 周围空气温度：
最高温度：+45℃       最低温度：-10℃；
最大日温差：35k       日照强度：0.1w/cm²
3．2 海拔高度：≤2000m ；
3．3 相对湿度：≤90 %
3．4 安装放置地点平坦，电抗器安装倾斜度不小于5⁰ ；
3．5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

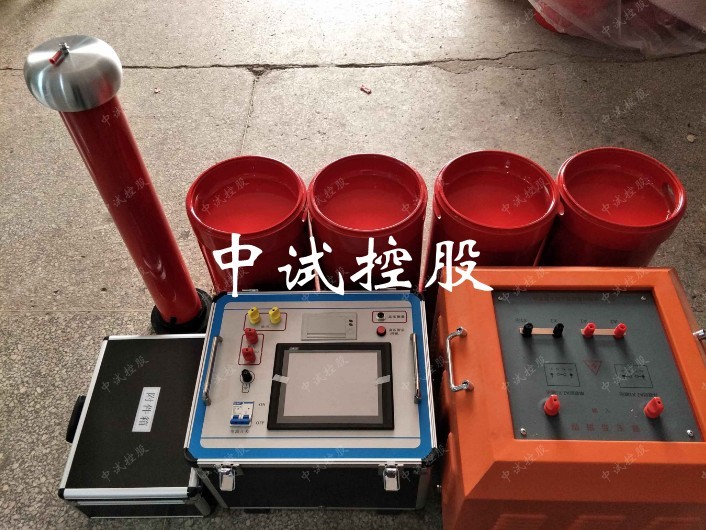

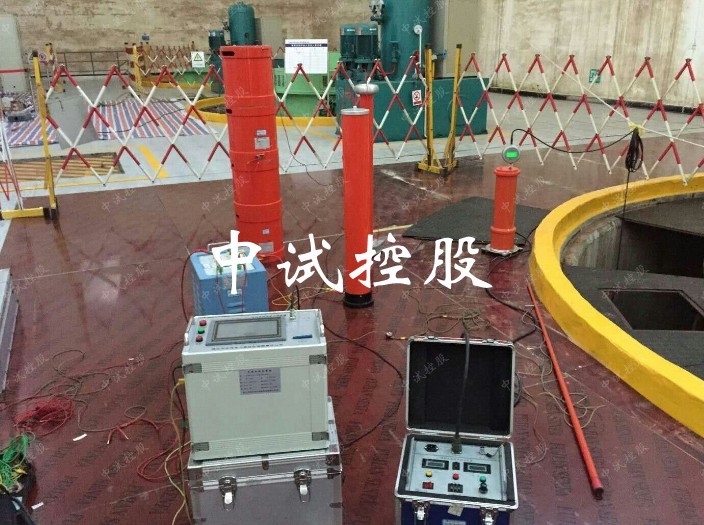

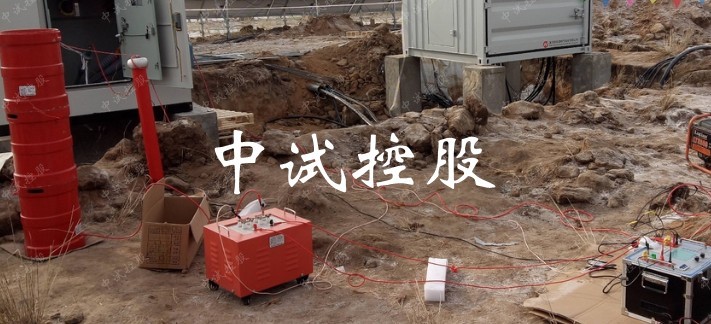

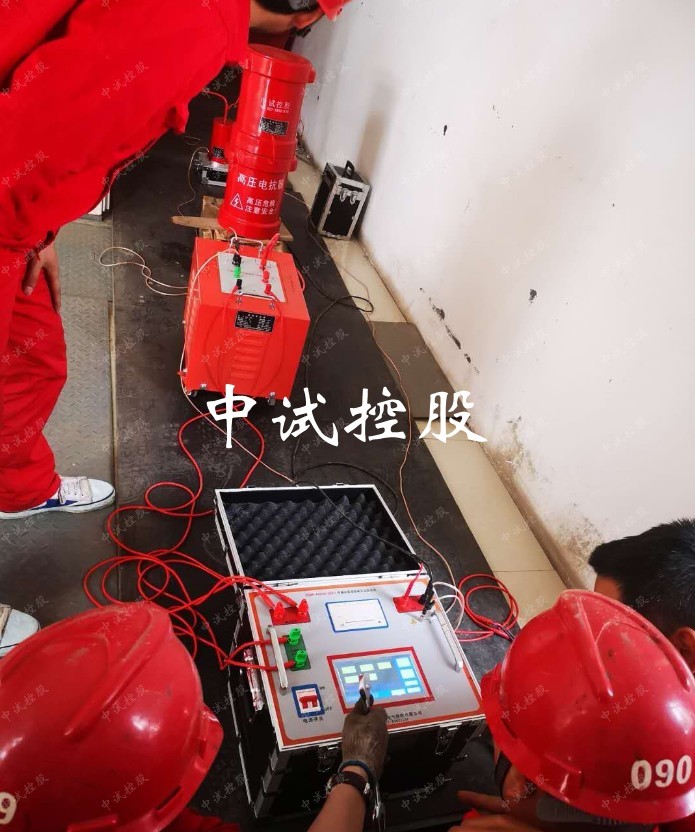

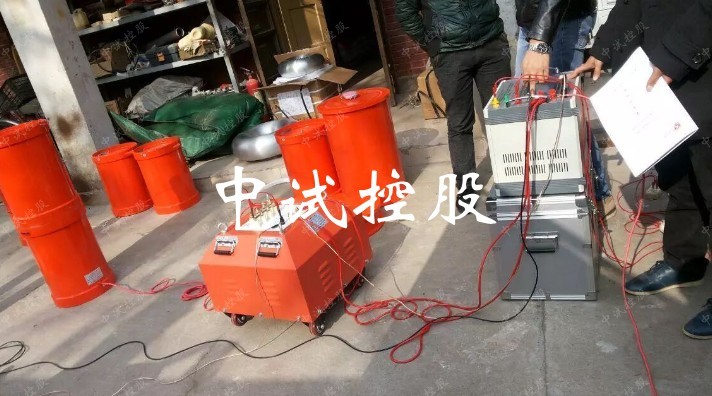

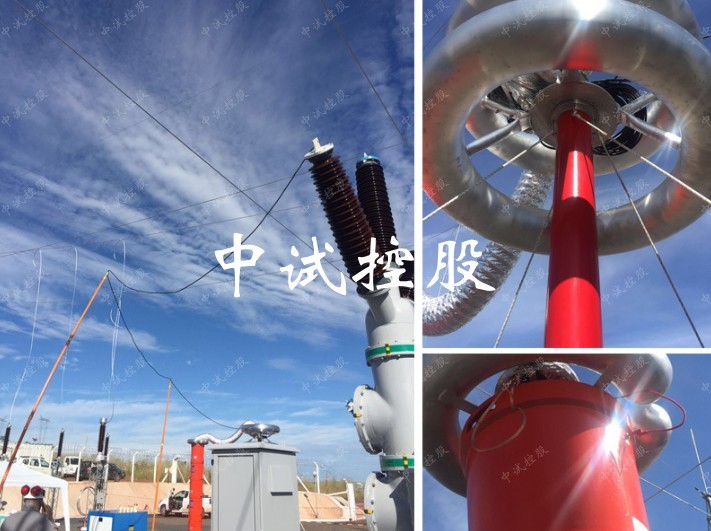

4、设备具体配置
4.1 试验要求：
4．1．1．630mm²/110kV交联电缆的交流耐压试验，长度1000m，等效电容量0.188uF，其试验电压128kV，试验频率30～300Hz，试验时间60min。

4．2 电抗器的设计：
4．2．1．630mm²/110kV交联电缆的交流耐压试验，长度1000m，等效电容量0.188uF，其试验电压128kV，试验频率30～300Hz，试验时间60min。当频率为35Hz时。
试验电流I=ωC_XU_试=2×3.14×35×0.188×128×10^-3=5.3A
对应电抗器电感量L=1/ω²C = 110H

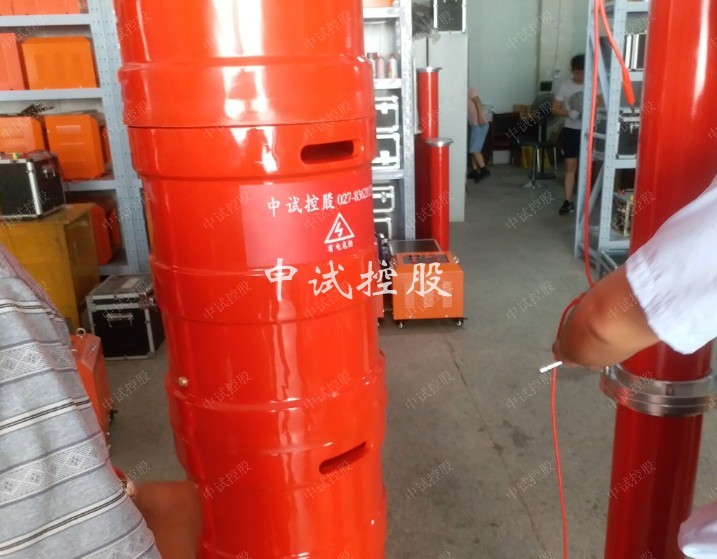

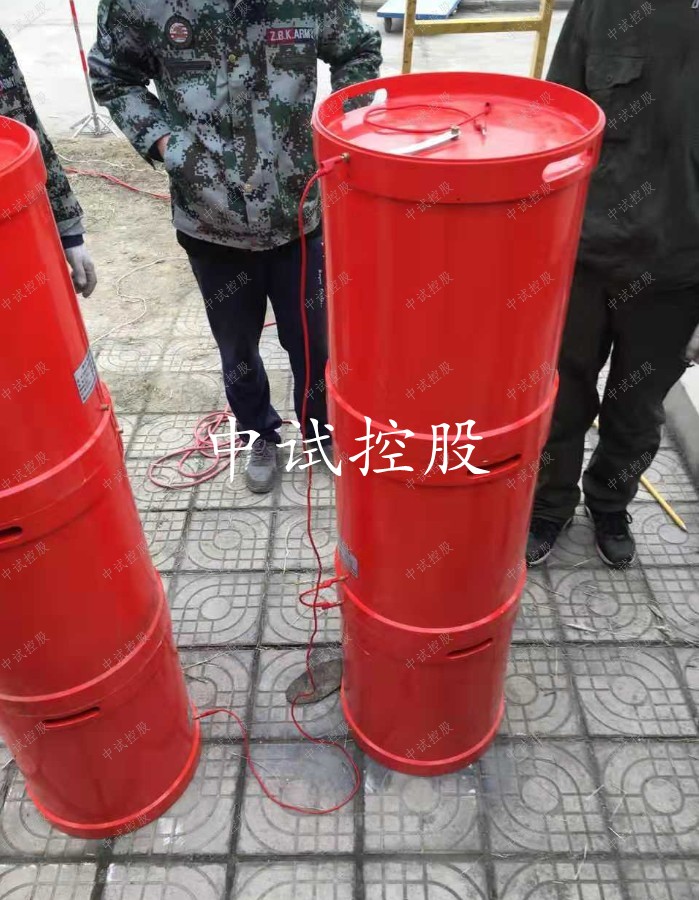

4．3 电抗器的配置：
4．3．1．做630mm²/110kV交联电缆交流耐压试验，其试验电压128kv，考虑到设备的兼容性及单台重量，将电抗器分六节，每节电抗器电压为45KV，每节电流为3A，每节电感量为70H。
4．3．2．电抗器三串二并，额定电压135KV，额定电流6A，电感量105H，满足630mm²/110kV电缆交流，长度1000m的交流耐压试验要求。
验证：
1) 630mm²/110kV交联电缆的交流耐压试验，长度1000m，等效电容量0.188uF，其试验电压128kV，试验频率30～300Hz，试验时间60min。使用电抗器三串三并，其电抗器额定电感量为105H，额定电容量为0.188uF，额定电压为135kV，额定电压为6A。
试验频率：f=1/2π√LC =35.8Hz
试验电流I=ωC_XU_试=2×3.14×35.8×0.188×128×10^-3=5.4A

4．5 励磁变压器的配置
4．5．1．因品质因数Q值在额定负载下不小于35，所以，励磁变压器为电抗器总容量810kVA，除以品质因数30得27.6kVA取30kVA。
4．5．2．配置的励磁变压器规格为：30kVA/2.5kV/5kV。

4．6 调频电源的配置：
4．6．1．调频电源的容量等于或大于励磁变压器的容量取30kVA。
4．6．2．配置的调频电源的规格为：30kVA。

4．7 电容分压器的配置
4．7．1．因设备的输出电压为128kV，所以，电容分压器电压为130kV、电容量为1000PF。
4．7．2．配置1台的电容分压器规格为：130kV/0.001uF。
