直流电阻测试仪使用方法

 1、测量前的准备：

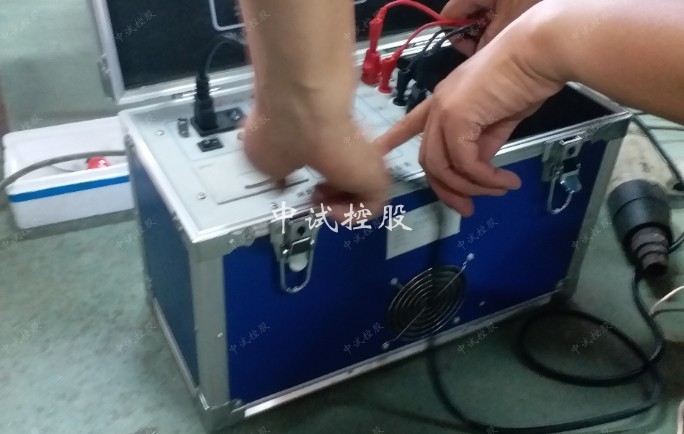

    首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。

   打开电源开关.直阻仪提供了“温升试验”和“普通试验”两种测量方式。其中“温升试验”方式应用于变压器温升试验的绕组直流电阻测量。“普通试验”方式则是普通情况下的变压器绕组的直流电阻测量，中试控股电力两者的区别在于“温升试验”方式在测量开始后会每隔30秒自动记录并打印绕组直流电阻的变化情况，在“普通模式”方式测量数据的记录和存储均为手动控制。按“模式”键可以在这两种模式间来回切换。“电流”键用于选择测量电流，直阻仪提供了4种不同的测量电流，您可以根据需要进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态（详细的参数请参见技术指标一节）。

    “查看”键用于查看和打印已经存储的测量数据。（详见“数据的查看和处理” ）。

    选择好测量方式和测量电流后，按“测量”键开始整个测量过程。

2、直流电阻测试仪开始测量：

   普通试验方式：

   如果测量方式选择为普通试验方式，直阻仪在按下“测量”键后开始对被测绕组充电.显示器中部显示区将出现一个充电进度条，进度条上部为当前的电流值，一般在测量大电感负载时，电流达到稳定需要一定时间，电流值由零向额定值上升。

    中试控股电力当电流达到额定值后，充电结束，直阻仪开始对数据进行采样计算。显示器提示“正在测量，请稍侯”，计算完毕后，所测电阻值将显示在显示屏上。待数据稳定后，即可以按“存储”键存储，或按“打印”键打印数据。

    温升试验方式：

    如果测量方式选择为温升试验方式.“计时”键为计时开始控制，在其被按下后，时钟开始计时并显示在状态栏右部。

按“测量”键开始进行测量，进入测量界面

    测量过程及注意事项与普通试验方式相同，数据的存储和打印将由直阻仪自动控制。直阻仪将每隔30秒自动打印和存储当前的数据，

3、直流电阻测试仪结束测量：

   测量完毕后，按“退出”键退出测量，此时如果是电感性负载，直阻仪将自动开始对绕组放电，显示器提示“正在放电，请稍候”，并发出蜂鸣音提示，放电指示消失后，即可拆除测量接线，测试下一绕组。

五、数据的查看和处理

 1、查看数据：

    在初始界面下按“查看”键将进入数据查看界面

    在状态栏的左部显示的是当前数据的总序号和已存储数据的总量，如果当前数据是在温升试验方式测量时保存的，则在状态栏右部显示记录时的时间，如果是在普通试验方式下保存的，则无时间显示。您可以通过“▲”和“▼”键依次查看存储的所有数据。

2、打印数据：

    如果您想打印存储的数据，可以按“PRT”键进入打印界面

    打印之前您需要设置需打印数据的起始序号和结束序号，使用“ ”键在序号的各位之间切换，使用“ ”键改变各位的数字大小，设置完成后按“OK”键确认。

3、直流电阻测试仪删除数据：

    当您想删除所存储的数据的时候，在查看界面按“删除”键进入删除界面

    直阻仪会询问您想删除哪些数据，按“全部”键将删除存储的全部数据，按“当前”键则只删除当前您看到的这个数据。按“退出”键则返回查看界面。
