一文看懂用直流高压发生器给电缆耐压试验的操作

时间：2019-12-27

直流高压发生器仪器选用先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。我公司视质量和信誉为生命，不断提高科技水平，研制出产品，以满足用户的需要。直流高压发生器可做电力电缆直流耐压和泄漏试验，磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验。

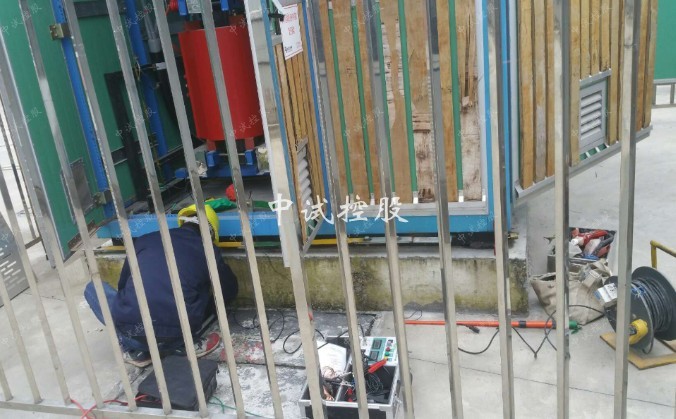

　　直流高压发生器在做耐压上和交流耐压上基本是保持一致的，只是输出的电压将交流换为了直流，所以在电缆的处理上也保持一致。将电缆的近仪器端的一相电缆（三相电缆为例）接直流高压发生器倍压筒顶部的高压输出（连接线保持悬空状态），其他两相短接接地（如果有铠装屏蔽也需要接地）；电缆的对端保证三相电缆头都处于悬空和大间距状态。

　　将直流高压发生器的控制箱和倍压筒按要求连接。中频输出接倍压筒的中频输入，直流高压发生器控制箱和倍压筒的接地都需要接地。在倍压筒顶部高压输出与电缆的高压连线间串入限流电阻（仪器标配），即将限流电阻扭入倍压筒顶部再接上与电缆之间的高压输出线。如果需要查看泄露电流，则将微安表接到限流电阻上端在接上高压输出即可。

　　将控制箱通电，把控制箱的升压旋钮都逆时针旋转到零位灯亮起，按下启动按钮。顺时针旋转控制箱升压旋钮，调整到仪器高压表显示试验所需要的试验电压即可。保持耐压一定时间，试验完成后，逆时针旋转升压旋钮降压到零位，按下停止键并切断电源。然后使用放电棒进行安全放电，完全放电之后才能进行拆线操作，依次按此步骤要求完成电缆其他相的耐压试验。

　　以上就是中试控股为您整理的关于直流高压发生器的相关使用介绍，希望对您有所帮助！
