工频直流高压发生器的波纹系数是什么意思呢？

时间：2019-12-27

工频直流高压发生器用了九十年代专业技术、该直流高压发生器但在产品结构和生产器件上采用了现在的电子器件和结构配置以及工艺流程，提高了电力中输出电压数值的稳定度和精度，直流高压发生器具有输出功率大、体积小、重量轻并且有可靠的过压、过流及零位静止合闸保护功能，ZGF系列直流高压发生器带0.75倍电压锁存按键功能，并配有时间继电器，该直流高压发生器能在试验中设置定时声音报警，整个工频直流高压发生器便于携带，操作方便，安全可靠，特别适用于电力检修部门，发电厂以及电力检修单位现场试验。的操作安装说明为操作前准备、水阻的安装说明、电压整定值校准、测试。
　　一、工频直流高压发生器操作前准备

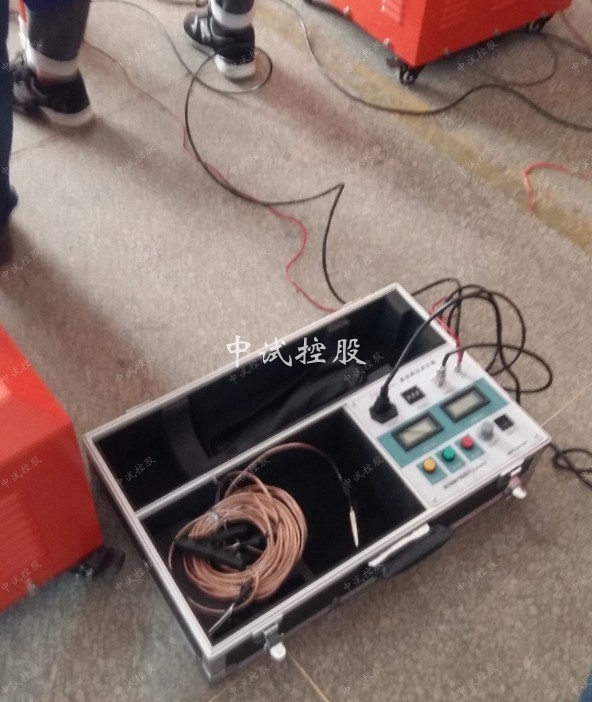

　　将工频直流高压发生器控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应无凝露现象；用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。
　　二、水阻的安装说明
　　1）在每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆2/3以上，有气孔的一端朝上。
　　2）试验完毕后将水倒掉，待下次试验前重新灌入。
　　三、电压整定值校准
　　1）插上电源线，打开控制箱电源开关2 ，电压显示表8及电流显示表7 ,以及0.75倍电压显示表11显示均为零值。
　　2）将电压整定按扭17顺时针旋到底,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位，零位指示灯4 亮。
　　3)轻按“启动”按键15，“电源”指示灯3（红色）亮。如按“启动”按键15，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,红色指示灯3亮。
　　4)顺时针旋转电压粗调旋钮18，当电压接近所需电压值时，再旋转电压细调旋钮19至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。
　　5)反时针调节电压整定旋钮17，使高压关断，此时红色指示灯3灭，“过压”指示灯5 亮。明此时仪器按所要求的输出电压整定，即输出到达所需电压值时自动切断高压，过电压保护。
　　说明：如整定旋钮不调整，每次电压值只能升到整定电压值。如需电压升到额定值，则必须将过压整定旋钮顺时针调至大。
　　工频直流高压发生器采用中频整流滤波技术，解决了工频直流高压发生装置波纹系数较大，波形不平稳的缺点。产品符合国家新颁布电力行业标准ZBF24003-90的要求，广泛用于电气设备直流耐压试验和泄漏电流试验，并且特别设置了测试氧化锌避雷器1mA下的电压U1mA及0.75U1mA下的泄漏电流功能。

　　安装在整流电路两端用以降低交流脉动波纹系数提升平滑直流输出的一种储能器件，通常把这种器件称其为滤波电容。滤波电容具有电极性，亦称其为电解电容。电解电容的一端为正极，另一端为负极，正极端连接在整流输出电路的正端，负极连接在电路的负端。在所有需要将交流电转换为直流电的电路中，设置滤波电容会使电子电路的工作性能更加稳定，同时也降低了交变脉动波纹对电子电路的干扰。滤波电容在电路中的符号一般用“C"表示，电容量越大，滤波性能越好。为了获得更好的直流稳定系数，电容量一般选择在数百微法或数千微法以上
　　直流高压发生器波纹系数是指直流电中交流分量和直流电压之比称为波纹系数,多用来衡量滤波品质。
　　波的图象叫做波形，不同的音色有不同的波形显示。频率不同时，波形表现出弹簧式的伸缩；振幅不同时，波形表现出山峰式的起伏。乐音的波形美丽而圆滑；噪音的波形混乱而繁杂。波形的种类很多，不同的波形有不同的定义和测量方法。正弦波形是在时域中定义的，但其波形失真参数却用正弦波形通过傅里叶变换后在频域中各谐波分量相对于基波幅度的大小来表示（见失真度测量）；锯齿波的非线性是指实际波形偏离理想直线的程度，速率较低的锯齿波的非线性可用等间隔精密采样的方法进行测量；脉冲波形测量的内容较多。
