直流电阻测试仪接线方法及步骤，相信有很多都有了解，也都比较熟练了。但是，在接线的过程中，同样的我们会遇到很多的问题，所以，操作起来，我们应注意规范。下面，直流电阻测试仪厂家跟大家谈一谈直流电阻测试仪接线过程要注意的的问题!


　　交接开关，大修和更换分接开关后，变压器绕组的直流电阻测试是变压器的重要测试项目。通常情况下，使用传统方法(电桥方法和压降方法)测量变压器绕组和大功率电感设备的直流电阻是一项耗时且劳动密集的任务。要更改此设置，请缩短测量时间并减少测试人员的工作量。

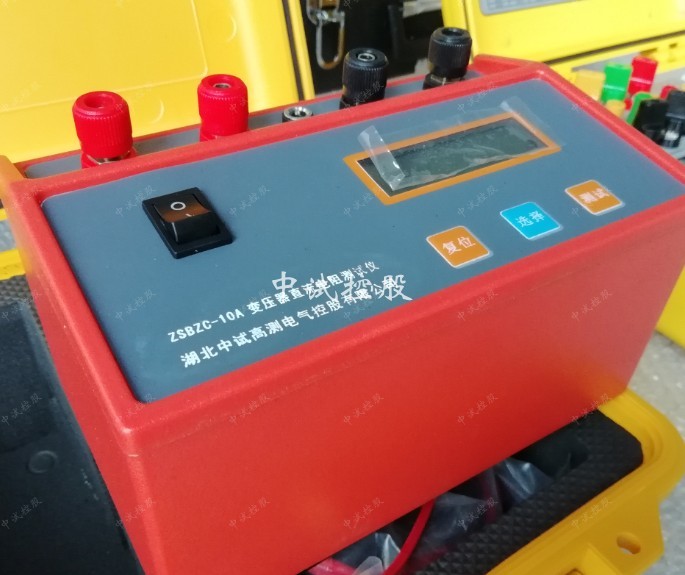

　　直流电阻测试仪是新一代变压器直流电阻测试仪。它可以根据不同类型的电源变压器自动选择测试电流，并快速显示测试结果。直流电阻测试仪还具有存储，打印，放电指示，内置非掉电存储器等功能，并且可以长时间存储测量数据。液晶显示器的使用使该仪器成为良好的人机界面，并且是进行直流电阻测试的理想设备。

　　直流电阻测试仪接线时，请注意以下要求：

　　1、使用电源线将仪器连接至外部AC 220电源，并使用接地线将接地端子接地。

　　2、测试两绕组变压器时，将高压测试线(更长)的四个测试夹(黄色，绿色，红色和黑色)连接到高压的A，B，C和O套管上。侧。三个袖子可以挂黑色测试夹;测试线的另一端相应地连接到仪器的端子。将低压测试导线(较短)的三个测试夹(黄色绿色红色)连接到低压侧的a，b，c和套管，然后将测试导线的另一端连接到相应的仪器。

　　3、三绕组变压器可以测试高压绕组和低压绕组，然后将高压测试线(更长)的四个测试夹连接到中压侧进行测试。

　　4、对于单相变压器，将高压测试引线上的黄色和绿色测试夹(较长)连接到单相变压器的高压侧，将黄色和绿色测试夹(较短)用于单相变压器。黄色低压测试导线上的相位。相。在变压器的低压侧，测试线的另一端相应地连接到仪器的端子。

　　5、直流电阻测试仪仪器专用测试线的设计使电流和电压线在同一钳口上，并且接线简单方便。
