我们之前可能了解过一些关于回路电阻测试仪的知识，其实，它也称为接触电阻测试仪，是一种用于测量开关控制装置的接触电阻和回路电阻的专用仪器。今天，我们就来重新认识回路电阻测试仪，了解它的原理、使用和维护!


　　一、工作原理：回路电阻测试仪采用脉宽调制型高频开关电源，提供大于100A的测试电流。当按下测量键时，高频开关电源输出大于100A的测试电流，采样电路开始采样。所获得的信号由放大器放大，模拟信号由A / D转换器转换成数字信号，然后由微处理器对数据进行滤波，计算和处理，然后送到显示器显示测量电流和电阻值。显示10秒后，系统自动重置。当测得的回路电阻值小于400μΩ时，测得的小分辨率为0.1μΩ，当测得的回路电阻值大于400μΩ时，测得的小分辨率为1μΩ。

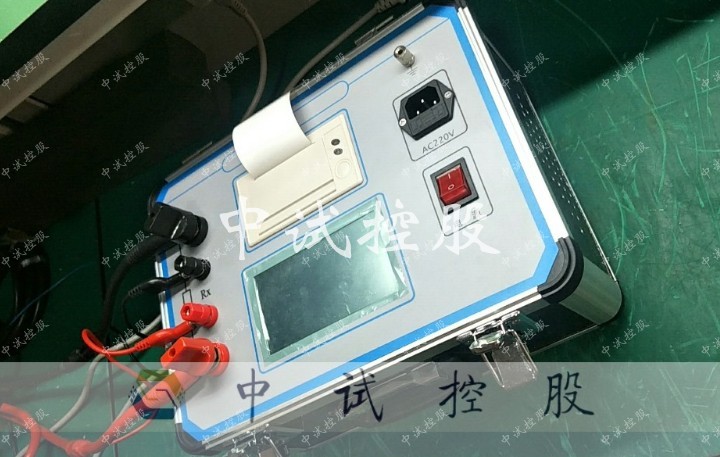

　　二、回路电阻测试仪的连接方法

　　接地：连接接地连接。

　　RS232：RS232是连接到计算机的串行通信接口。它是用户的可选界面。此设备未配置此接口。

　　打印机：打印机是热敏打印机。测试完成后，按键盘上的“打印”按钮打印测试结果。

　　LCD对比度：由于LCD屏幕在温度和光线不同时会略有变化，因此可以调整LCD对比度以适应亮度。

　　LCD：320X240像素点阵白色背光LCD，在阳光和黑暗中都非常清晰。

　　电源开关：工作电源，带保险丝。

　　三、回路电阻测试仪使用方法步骤

　　1.通过四个端子连接。

　　2.打开电源。

　　3.按下测量按钮(如果当前显示A值小于100A，可以通过面板当前微调来校正)。

　　4.测量显示值后，需要保存数据。

　　5.测量完成后，关闭电源。

　　6.试钳请保重。

　　四、使用回路电阻测试仪

　　1.打开AC220V电源(注意：电源线的第三条线必须连接到地)。按电源开关。此时，电流表和电阻表显示“000”(不允许数字中允许的位数)。击败)。

　　2.根据四线测量方法，用专用测试线将测试对象连接到仪表板。请注意，电压测量线应连接在电流输出线内。

　　3.按下测量开关并调节电流输出旋钮(顺时针)，直到电流表显示“100.0”。然后读取电阻表上的电阻值并记录被测产品的电阻。 (如果显示“1”，则测量的电路超出范围)。

　　4.测试完成后，将电流输出调节旋钮(逆时针)调小，重置测量开关，然后切断电源开关。要重复测试，只需重置测量开关，重新夹紧测试夹，然后按下测量开关。

　　五、故障分析和消除

　　1.请勿在未经许可的情况下拆卸，拆卸或改装仪器，否则有触电的危险。

　　2.仪器应放在干燥，通风，无腐蚀性的环境中。

　　3.请不要自行修理仪器或修改和处理仪器，否则仪器不在保修范围内。

　　4.在打开电源测试之前，将电流输出端子连接到测试产品。

　　5.为了发挥本产品的优异性能，请在使用本公司产品前仔细阅读使用说明书。

　　六、回路电阻测试仪维护

　　1.储存

　　设备应放置在干燥，无尘，通风，无腐蚀性的环境中。没有木箱包装，不允许堆叠。

　　存储设备时，面板应朝上。并在设备底部放置防潮物品，以防止设备受潮。

　　2.运输

　　当设备需要运输时，建议使用仪器包装木箱和减震物品，以避免运输过程中的损坏，造成不必要的损失。

　　当设备在运输过程中不使用木箱时，不允许堆叠。使用我们的仪器包装时，堆叠水平允许为两层。

　　运输设备时仪表板应朝上。
