一般的，我们对于回路电阻测试仪数字电源的同步控制需要专业的设备，但是另一方面也增加了成本，并且板上的占位面积通过以下方式完全实现：硬件电路。没有适应性和可伸缩性，每个新产品都需要重新计时和相应的硬件设计。特别是对于复杂的系统，每个系统至多可能需要10个电源轨，需要精确的时序设计。如果您有时序设计错误，则整个系统设计将不完整。


　　回路电阻测试仪数字电源的应用使时序和同步控制变得非常简单。数字电源管理IC通过单线DDC总线和SYNC引脚在电源轨之间提供轻松的同步和时序管理。需要专用的频率同步信号发生装置和时序控制装置，并且每个芯片的DDC引脚和SYNC引脚分别通过单线连接，并且可以精确地设置相应装置的时序和工作相位。

　　芯片运行期间不需要外部控制。通过简单地预先将配置文件写入芯片，芯片可以在独立操作期间实现准确的排序和同步未对准。

　　通过电源系统的配置，该电阻测试仪易于实现分类，同步和误差平衡，工作状态稳定。同时，在使用数字电源解决方案后，如果发生错误，可以通过软件简单，及时地进行纠正。设计人员可以节省更多时间来完成，而不必重新使用人力资源和资源来重新设计复杂的硬件。优化系统处理功能的潜在经济利益也很大。

　　回路电阻测试仪的正确连线：

　　(1)接地电阻为1Ω以上时的电路接线图：

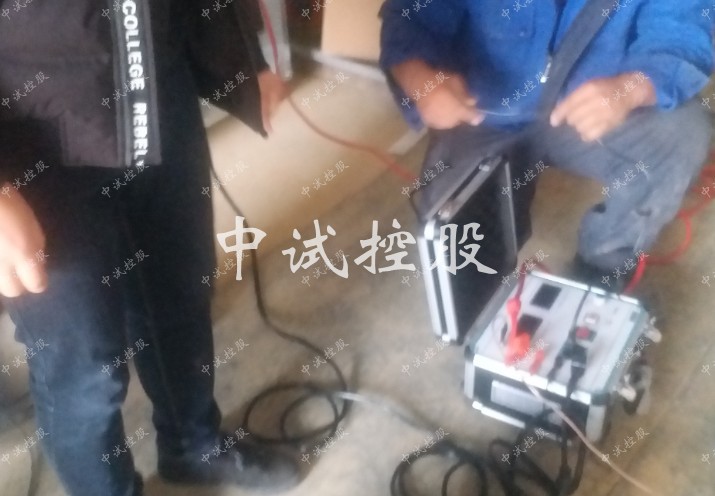

　　1.将两个E端子短接到镀铬的铜板上，然后使用仪器将它们连接到5m纯铜线。导线的另一端连接到被测物的接地电极E'上。连接接地电阻测试点的一端。

　　2.将P端子连接到仪表随附的20m纯铜线。导线的另一端连接到电位探针P'。

　　3.将C端子连接到仪表随附的40m纯铜线。导线的另一端连接到电流探头C'。

　　(2)当回路电阻测试仪测量的接地电阻小于1Ω时：

　　1.将两个E端子连接到仪器随附的5m纯铜线。接地电阻测试仪线的另一端连接到被测物体的接地电极E'。

　　2.水平放置仪表，调整振镜的机械零位，然后将其恢复为零;

　　3.选择接地电阻文件作为Zui的大档位，即×10档，并将接地电阻值选择为6〜7Ω;
