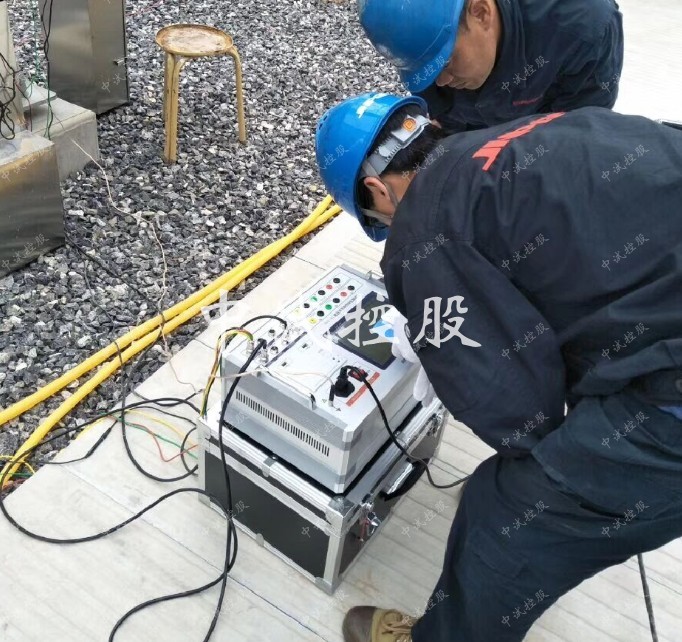

（一）合、分闸操作时，开关不动作

（1）现场合、分闸控制接线不正确或控制回路问题

处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，试验时直流要正常供电，否则短路区不动作。

 2．输出短路或负载过大，请关机检查控制接线

（1）控制接线错误，造成仪器输出短路，致使短路保护功能启动，仪器“合、分闸控制电源”无输出，现场线圈负载过大，仪器无法正常驱动。

对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的最大带载能力为20A，致使负载过大，仪器无法正常驱动。

现场一般都是把合闸控制线接在合闸线圈前级的合闸接触器线圈上，用仪器控制开关接触器合上，用接触器驱动开关合闸线圈，使开关动作或者采用“外触发”方式操作开关合闸。

（2）对于液压和弹簧机构的开关，由于仪器对输出电流大于6A时就默认为“负载过大”，请看一看或者用万用表实测一下合闸线圈的电阻阻值，确认合闸线圈电流较大，然后请认真检查接线，确认合闸输出没有短路，取消测试仪的短路保护功能进行试验。（注：仪器的短路保护功能取消后，“合、分闸控制电源”输出就不具备保护功能，如果此时控制电源输出确实是短路状态，则可能会造成仪器控制电源的损坏！请谨慎操作）

具体方法：关机按住下按键不放，开机，直到出现“释放按键”画面提示，松开 下按键，短路保护功能取消，仪器只要重新关机或复位后，短路保护功能又重新启动。

（3）检查仪器操作电源是否有直流输出

用万用表对仪器内部提供的操作电源进行电压校验检查，如电压输出正常，则进行其它检查，如无电压输出，可能是操作控制线上的保险管烧毁或控制线损坏，更换新的保险管即可使用，

（4）仪器内部电源损坏

处理办法：用现场开关柜操作电源，采用“外触发”方式进行操作，开关机构存在保护闭锁（如西门子、ABB开关）

处理办法：使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭锁。

用现场操作电源，用“外触发”方式试验。

（二）仪器做单合、单分测试时，开关动作了，无数据显示

（1）地线未完全接好，检查是否浮接，漏接现象；

（2）合闸线圈或分闸线圈的阻值太大，以致负载过小（一般线圈电流小于1A时，容易出现此种情况），使得仪器提前触发，未采集到数据，这种情况一般建议用户取消短路保护功能再试验。

（3）合闸不出数据，则合闸控制回路损坏，分闸不出数据，则分闸控制回路损坏，处理方法一般是把分闸控制线（绿色、黑色线）接在合闸线圈上，用分闸控制来操作开关合闸测试过程。
