一体化直流高压发生器厂家

时间：2019-12-18

一体化直流高压发生器厂家简介
湖北中试高测电气控股有限公司提供一体化直流高压发生器厂家价格、一体化直流高压发生器厂家报价，产品选型，技术支持，直流高压发生器，产品采用PWM高频脉宽调制技术闭环调整，具有较高的电压稳定性，微小的脉动因数以及快速可靠的保护电路，显示单元采用绿色背光源的宽温液晶显示屏，可在强光及黑暗中清晰显示数据。高压单元选用杜邦新型填充材料，使产品性能更加稳定可靠。产品广泛使用于发电供电部门、输变电工程公司及大型厂矿企业的预防性实验及科研院所作为直流高压稳压电源。

一、一体化直流高压发生器厂家产品主要技术特点
1、采用PWM高频脉宽调制技术闭环调整，具有较高的电压稳定性，微小的纹波因数，以及快速可靠的保护电路，可耐受大电容试品对地直接放电，且整机体积小，重量轻，方便野外使用。
2、全量程线性平滑调整电压，电压调节精度优于0.1%；电压测量精度0.5%，分辨率0.1Kv；电流测量精度0.5%，分辨率0.1�0�8A。
3、供电电源为交流220V（AC220V±10%，50Hz±1%），脉动因数小于0.5%，在工作现场，可全天候使用。
4、高压倍压器采用杜邦材料全固体封装，克服了空气及充油式设备带来的不便。宽大底座光质外筒，放置稳重，维护更便利。
5、75%电压转换按钮，测试避雷器简单方便。
6、具有过压静设定功能，调节过程显示过压值；具备完善的过压、过流、短路放电保护功能，是电缆实验zui佳伴侣。
7、具有完善的断线和非零电位启动保护功能，使操作者及试品随时受到安全的保护。防震控制箱整体设计，简洁、明确的面板设计及操作声音提示。
二、一体化直流高压发生器厂家主要产品型号规格及技术参数

电压 kV 电流mA	控制箱			高压倍压单元
电压 kV 电流mA	额定电压	外型尺寸（mm）	重量 kg	外型尺寸（mm）	重量 kg
60/2-5	60kV	310 * 250 * 230	5kg	470 * 260 * 220	6kg
80/2-5	80kV	310 * 250 * 230	6kg	490260220	8kg
100/2-5	100kV	310 * 250 * 230	6kg	550260220	8kg
120/2-5	120kV	310 * 250 * 230	7kg	600 * 260 * 220	10kg
200/2-5	200kV	310 * 250 * 230	8kg	1000 * 280 * 270	20kg
300/2-5	300kV	310 * 250 * 230	9kg	1300 * 280 * 270	22kg
高压极性	负电压极性，零电压启动，线性连续可调
工作电源	50HZ AC220V±10%
电压测量误差	0.5%±1个字，zui高分辨率0.1kV
电流测量误差	0.5%±1个字，zui高分辨率0.1�0�8A
纹波系数	优于0.5%
电压稳定度	随机波动，电网变化±10%时 ≤0.5%
工作方式	间断工作制，额定负载60分钟
环境温度	-20℃→40℃
相对湿度	温度为25℃时，不大于90%
海拔高度	3000米以下
外型尺寸=均压罩直径（R）绝缘筒径(r)总高（H）

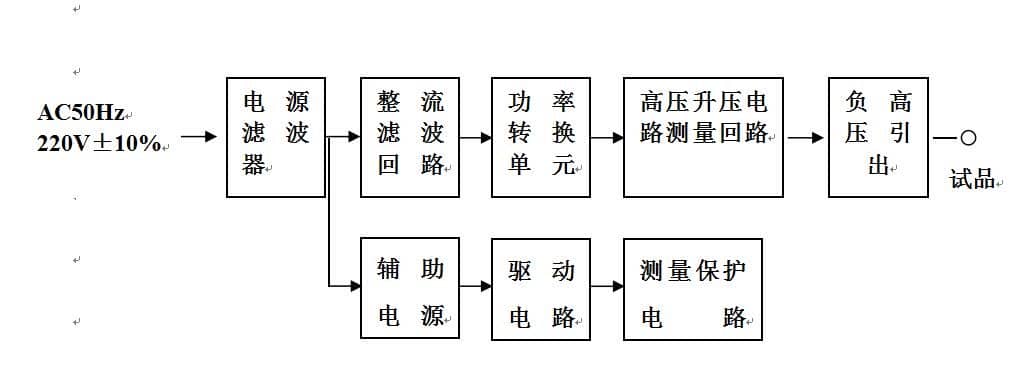

三、一体化直流高压发生器厂家电路框图
一体化直流高压发生器厂家电路框图

120kV/2mA一体化直流高压发生器电路框图

四、一体化直流高压发生器厂家面板介绍

（一）面板说明
1、电压表：显示输出电压，显示单位：千伏。
2、电流表：显示输出电流（包括泄漏电流和电晕电流）。
①．200kV以上设备为四位LCD显示。zui大显示为 9999 单位为：�8�6A
②．200kV以下电压设备为31/2 LCD显示：单位为：�8�6A
至mA自动切换。无小数点显示时单位为�8�6A，有小数点显示时单位为mA。
3、电源插座：单相交流AC220V±10%50HZ电源输入口。
4、MOA 75%指示灯：电压变化为75% V1mA显示灯亮。在静过压设定时此灯也点亮，电压表显示的是zui高输出电压设定值，不是实际输出电压，一旦电压调节钮回零、复位、则此灯熄灭。
5、航空插座：联接插座是，请先对准定位销，然后将插头压入，顺时针旋紧即可，拆卸时逆时针旋出。注意：装拆插头时，请握紧插头金属圆环处，严禁握线和拉线。
6、接地端子：由接地线联至高压发生器底部接地螺丝。
7、MOA75%按钮：在进行氧化锌避雷器测试时，在1mA时的高压电压值即V_1mA ,按下MOA75%按钮，则电压自动降至75% V_1mA，转换精度优于0.5%。
8、电压粗调旋钮：顺时针调节为升压方向，顺时针到头大约可升到1.1Ve,由于电路内部自检测的需要，在电位器回零后顺时针调节3/4圈内无电压输出。
9、电压细调旋钮：调节范围为电压示值的3%-8%间。
10、电源总开关：避免用此开关直接关断高压，关机时首先使用高压开关。
11、高压开关：升高压时向上拨合高压开关。试验完毕首先关断此开关，然后才可关闭电源开关。
12、ACRD:交流入口熔断器。
13、过压整定调节内藏式旋钮：用户可在额定电压范围内任意设置过压整定值。过压整定值可在不加高压条件下实现静态设置。
14、过压指示灯：当电压高于整定电压时，过压保护动作，关断高压，指示灯亮。
15、过流指示灯：当负载电流超过1.1或短路放电时，指示灯亮，关断高压。
16、高压指示灯：拨上高压开关，具备升压条件时，高压指示绿灯亮，在静过压整定时，高压指示绿灯熄灭的条件下，方可进行操作。
五、一体化直流高压发生器厂家使用注意事项
1、为确保人身安全及设备安全，仪器良好接地及停机后的放电为题，在此反复提醒用户注意。
2、控制箱，高压发生器接大地一定要牢固可靠，并且于高压发生器底部接地螺钉接入大地，严禁地线串联使用。
3、电容视频请放电完毕挂好地线后，人员方可接近。使用放电杆时，请务必将放电杆接地线接可靠。接地先应一并汇入高压发生器底部接地点。当电压小于60kV是，方可用放电杆逐渐接近放电操作。
4、该仪器使用电源为单相交流220V±10%50HZ。使用电压超过要求将造成设备损坏。
5、按规定选用保险管，切勿用金属线代替，仪器机芯带电切勿自行开启，关机时请先关闭高压开关，后关闭电源开关.
6、设备长期闲置，为防止电解电容干枯，操作箱需每半年通电时间不少于四小时。仪器运输时应避免水浸、严重振动及坠落。
7、拔插快装引线时，请将高压发生器平躺地上，对准定位销，压入插头，顺时针旋进。严禁强力扭、拉连线。
8、为确保测量数值的准确性，配备本公司一台以上设备单位，请将控制箱与高压发生器依照仪器序号配套使用。严禁无序搭配使用。
9、高压均压罩凹型接口只有强磁性，高端电流表与其相连时，要缓慢靠近，避免碰撞。
10、容性试品试验，由于存在RC充电振荡及极化吸收电流现象，加电压1分钟后进入稳态。
湖北中试高测电气控股有限公司提供一体化直流高压发生器厂家价格、一体化直流高压发生器厂家报价，产品选型，技术支持，一体化直流高压发生器，产品采用PWM高频脉宽调制技术闭环调整，具有较高的电压稳定性，微小的脉动因数以及快速可靠的保护电路，显示单元采用绿色背光源的宽温液晶显示屏，可在强光及黑暗中清晰显示数据。高压单元选用杜邦新型填充材料，使产品性能更加稳定可靠。产品广泛使用于发电供电部门、输变电工程公司及大型厂矿企业的预防性实验及科研院所作为直流高压稳压电源。
