二、大电容电力设备的交流耐压试验装置整套装置的组成

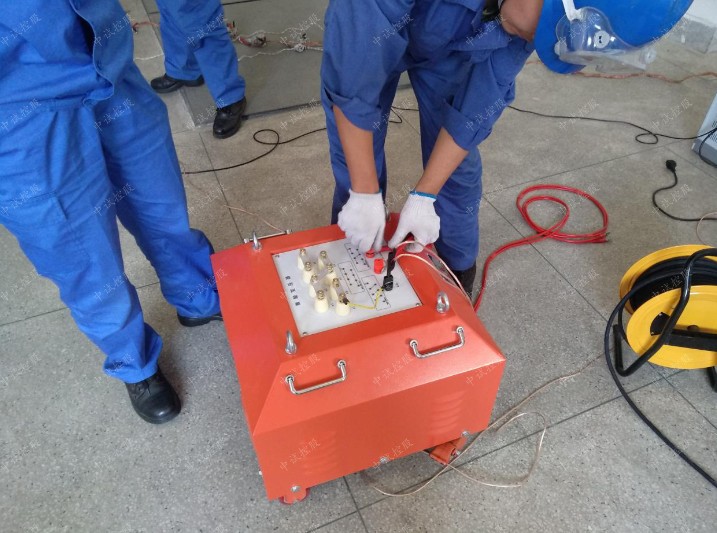

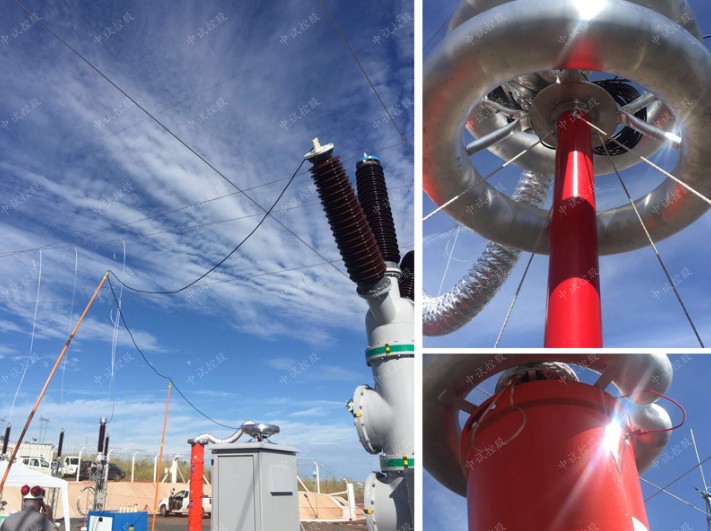

   整套装置由调频调压电源、激励变压器、电抗器、分压器等组成。

三、主要技术参数

   1、环境温度：-10℃—45℃
    2、工作湿度：≤90%
    3、海拔：≤2000M
    4、电源输入：380±10%三相或220V±10%单相（10KW以下），50Hz   5、额定输出容量：0-5000KVA
    6、谐振电压：0-1000KV
    7、频率调节范围：0.1-300Hz
    8、系统测量精度：0.5级
    9、频率调节分辨率：0.01Hz
    10、不稳定度：≤0.05%
    11、输出波形：正弦波
    12、波形畸变率：≤0.5%
    13、噪声：≤60db
    14、电抗器Q值：30-120

工作原理

   通过变频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品Cx上，通过改变变频控制器的输出频率，使回路处于串联谐振状态，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
    回路的谐振频率取决于被试品电容Cx和电抗器的电感L，谐振频率f=1/（2π√LC）。
   大电容电力设备的交流耐压试验装置6位精细调频、调压软件技术、10KHz载波频率、SPWM和进口原装IPM整体模块设计制造，配合适当的电抗器，就可以满足*和地方规定的试验范围，整机优越于国内同类产品。
    我公司研制的ZSBP系列变频串联谐振成套装置具有下列特点：
    1、大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能。
    2、能灵活整定试验电压、调频范围、加压时间。
    3、试验结果能计算出被试品电容。
    4、体积小、重量轻、操作方便。
    5、分辨率高，频率分辨率为0.001Hz，电压分辨率：粗调为1%，细调为0.01%。
    6、安全可靠性高，系统具有过电压、过电流及放电保护功能，可保护人身设备安全。
    7、试验结果可打印。
    8、可升级操作软件。

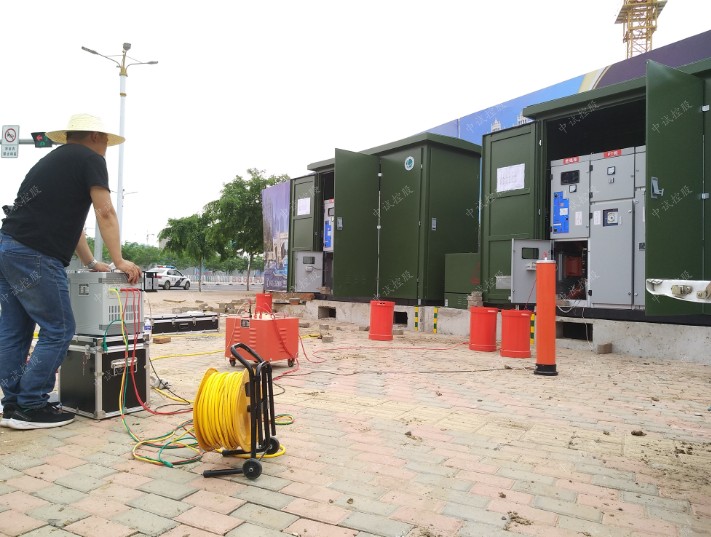

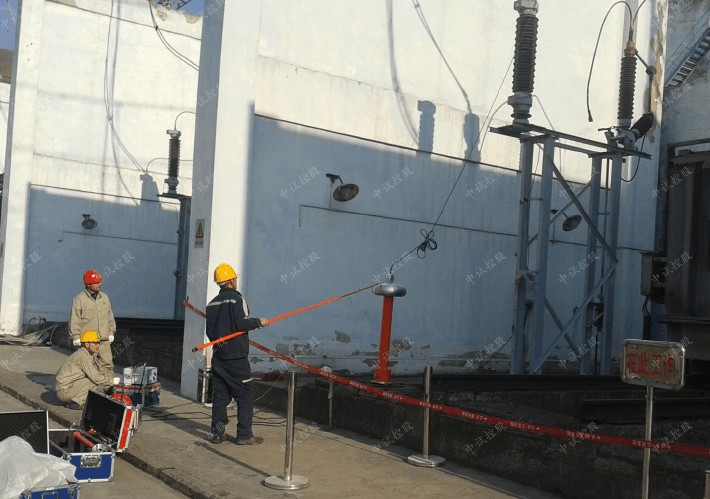

试验方法

   大电容电力设备的交流耐压试验装置先在低电压下调到系统谐振点，然后再升高试验电压幅值，达到所试验需电压值，在此电压下，维持规定的时间后，再降低电压到零，这就完成了整个试验过程。
